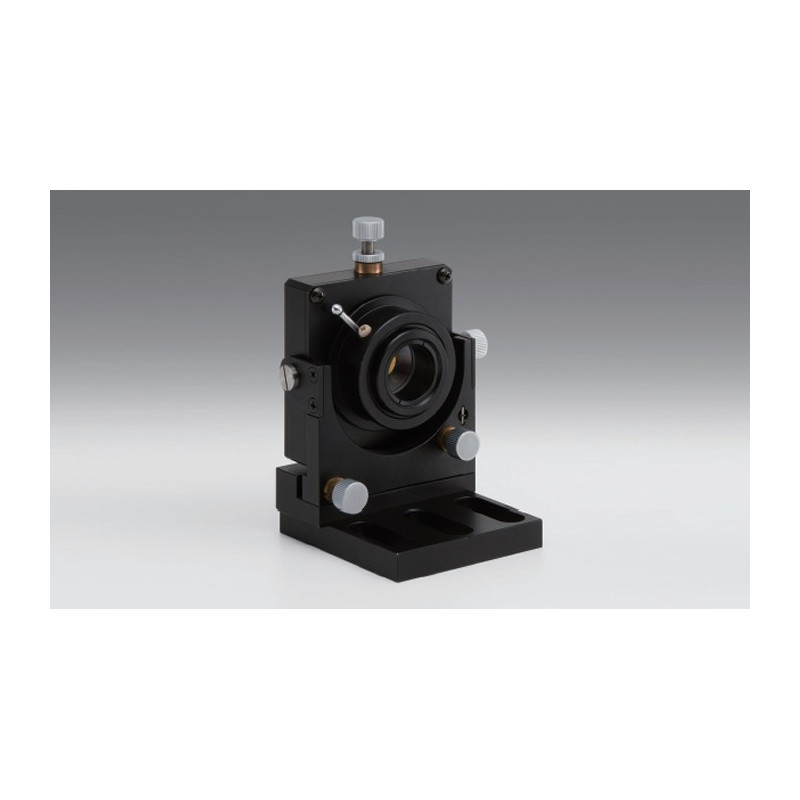

OSE-ALHN-3: Drei-Achsen-Optikhalter

-->

Artikel-Nr.: OSE-ALHN-25-3

Kompatibler Optik-Durchmesser

Für mehr Infos
Experten kontaktieren

Optik & Optomechanik Team
Tel.: +49 8153 405-11

opticsoptomechanics@laser2000.com

Beschreibung

Kompatible Optikdurchmesser in mm: 25
Kompatible Optikdicke in mm: 3 - 28
Einstellbereich Zentrierung: 6
Centering Adjustment Resolution mm/rotation: 0.25
Fokaler Einstellbereich: 3
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.49
A in mm: 68
B in mm: 99.5
C in mm: 63.5
D in mm: 12.5
F in mm: 25
G in mm: 22
H in mm: 75
I in mm: 68
J in mm: 41.3

Downloads

OSE-ALHN-25-3_STP.zip

OSE-ALHN-3_ALHN-5.pdf

Holders.zip

Kompatible Optikdurchmesser in mm: 25.4
Kompatible Optikdicke in mm: 3 - 28
Einstellbereich Zentrierung: 6
Centering Adjustment Resolution mm/rotation: 0.25
Fokaler Einstellbereich: 3
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.49
A in mm: 68
B in mm: 99.5
C in mm: 63.5
D in mm: 12.5
F in mm: 25.4
G in mm: 22
H in mm: 75
I in mm: 68
J in mm: 41.3

Downloads

OSE-ALHN-25.4-3_STP.zip

OSE-ALHN-3_ALHN-5.pdf

Holders.zip

Kompatible Optikdurchmesser in mm: 30
Kompatible Optikdicke in mm: 3 - 28
Einstellbereich Zentrierung: 6
Centering Adjustment Resolution mm/rotation: 0.25
Fokaler Einstellbereich: 3
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.49
A in mm: 68
B in mm: 99.5
C in mm: 63.5
D in mm: 12.5
F in mm: 30
G in mm: 27
H in mm: 75
I in mm: 68
J in mm: 41.3

Downloads

OSE-ALHN-30-3_STP.zip

OSE-ALHN-3_ALHN-5.pdf

Holders.zip

Kompatible Optikdurchmesser in mm: 50
Kompatible Optikdicke in mm: 3 - 28
Einstellbereich Zentrierung: 6
Centering Adjustment Resolution mm/rotation: 0.25
Fokaler Einstellbereich: 3
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.78
A in mm: 88
B in mm: 122.2
C in mm: 76.2
D in mm: 25
F in mm: 50
G in mm: 46
H in mm: 95
I in mm: 75
J in mm: 59.8

Downloads

OSE-ALHN-50-3_STP.zip

OSE-ALHN-3_ALHN-5.pdf

Holders.zip

Kompatible Optikdurchmesser in mm: 50.8
Kompatible Optikdicke in mm: 3 - 28
Einstellbereich Zentrierung: 6
Centering Adjustment Resolution mm/rotation: 0.25
Fokaler Einstellbereich: 3
Ausgangsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 0.78
A in mm: 88
B in mm: 122.2
C in mm: 76.2
D in mm: 25
F in mm: 50.8
G in mm: 46
H in mm: 95
I in mm: 75
J in mm: 59.8

Downloads

OSE-ALHN-50.8-3_STP.zip

OSE-ALHN-3_ALHN-5.pdf

Holders.zip
