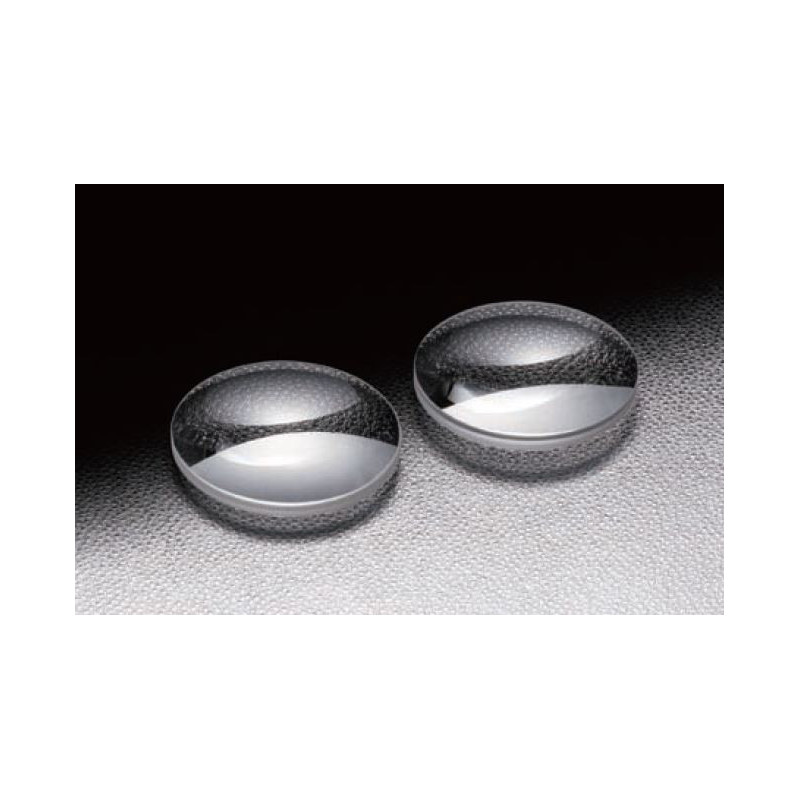

Bikonvexe Linse, AR in nm: 633 - 1064, BK7

-->

Artikel-Nr.: OSE-SLB-05B-06PIR1

Art: Bikonvexe Linsen
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Material: BK7

Brennweite in mm

Durchmesser / AxB in mm

Brennweite in mm

Durchmesser / AxB in mm

Für mehr Infos
Experten kontaktieren

Optik & Optomechanik Team
Tel.: +49 8153 405-11

opticsoptomechanics@laser2000.com

Beschreibung

Symmetrische bikonvexe Linsen sind am nützlichsten, wenn es sich um endliche konjugierte Punkte handelt. Dadurch eignen sie sich ideal für 1:1-Abbildungsanwendungen oder für den Einsatz in Mulit-Element-Systemen.

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø5
Brennweite in mm: 6.4
Kantendicke te in mm: 1.5
Dicke im Zentrum der Linse tc in mm: 2.5
Rückseitige Brennweite fb in mm: 5.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-05B-06PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø5
Brennweite in mm: 8.4
Kantendicke te in mm: 1.4
Dicke im Zentrum der Linse tc in mm: 2.1
Rückseitige Brennweite fb in mm: 7.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-05B-08PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø5
Brennweite in mm: 10.3
Kantendicke te in mm: 1.3
Dicke im Zentrum der Linse tc in mm: 1.9
Rückseitige Brennweite fb in mm: 9.7
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-05B-10PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø5
Brennweite in mm: 12.3
Kantendicke te in mm: 1.2
Dicke im Zentrum der Linse tc in mm: 1.7
Rückseitige Brennweite fb in mm: 11.7
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-05B-12PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø5
Brennweite in mm: 15.3
Kantendicke te in mm: 1.2
Dicke im Zentrum der Linse tc in mm: 1.6
Rückseitige Brennweite fb in mm: 14.7
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-05B-15PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø5
Brennweite in mm: 20.2
Kantendicke te in mm: 1.1
Dicke im Zentrum der Linse tc in mm: 1.4
Rückseitige Brennweite fb in mm: 19.8
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-05B-20PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø5
Brennweite in mm: 25.2
Kantendicke te in mm: 1.1
Dicke im Zentrum der Linse tc in mm: 1.3
Rückseitige Brennweite fb in mm: 24.8
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-05B-25PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø6
Brennweite in mm: 6.4
Kantendicke te in mm: 1
Dicke im Zentrum der Linse tc in mm: 2.5
Rückseitige Brennweite fb in mm: 5.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-06B-06PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø6
Brennweite in mm: 8.4
Kantendicke te in mm: 1
Dicke im Zentrum der Linse tc in mm: 2.1
Rückseitige Brennweite fb in mm: 7.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-06B-08PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø6
Brennweite in mm: 10.3
Kantendicke te in mm: 1
Dicke im Zentrum der Linse tc in mm: 1.9
Rückseitige Brennweite fb in mm: 9.7
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-06B-10PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø6
Brennweite in mm: 12.3
Kantendicke te in mm: 1
Dicke im Zentrum der Linse tc in mm: 1.7
Rückseitige Brennweite fb in mm: 11.7
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-06B-12PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø6
Brennweite in mm: 15.3
Kantendicke te in mm: 1
Dicke im Zentrum der Linse tc in mm: 1.6
Rückseitige Brennweite fb in mm: 14.7
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-06B-15PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø6
Brennweite in mm: 20.2
Kantendicke te in mm: 1
Dicke im Zentrum der Linse tc in mm: 1.4
Rückseitige Brennweite fb in mm: 19.8
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-06B-20PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø7
Brennweite in mm: 8.6
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.6
Rückseitige Brennweite fb in mm: 7.4
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-07B-08PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø7
Brennweite in mm: 10.5
Kantendicke te in mm: 1.9
Dicke im Zentrum der Linse tc in mm: 3.1
Rückseitige Brennweite fb in mm: 9.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-07B-10PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø7
Brennweite in mm: 12.5
Kantendicke te in mm: 1.8
Dicke im Zentrum der Linse tc in mm: 2.8
Rückseitige Brennweite fb in mm: 11.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-07B-12PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø7
Brennweite in mm: 15.4
Kantendicke te in mm: 1.7
Dicke im Zentrum der Linse tc in mm: 2.5
Rückseitige Brennweite fb in mm: 14.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-07B-15PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø7
Brennweite in mm: 20.4
Kantendicke te in mm: 1.7
Dicke im Zentrum der Linse tc in mm: 2.3
Rückseitige Brennweite fb in mm: 19.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-07B-20PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø8
Brennweite in mm: 8.6
Kantendicke te in mm: 1.5
Dicke im Zentrum der Linse tc in mm: 3.6
Rückseitige Brennweite fb in mm: 7.4
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-08B-08PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø8
Brennweite in mm: 10.5
Kantendicke te in mm: 1.5
Dicke im Zentrum der Linse tc in mm: 3.1
Rückseitige Brennweite fb in mm: 9.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-08B-10PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø8
Brennweite in mm: 12.5
Kantendicke te in mm: 1.5
Dicke im Zentrum der Linse tc in mm: 2.8
Rückseitige Brennweite fb in mm: 11.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-08B-12PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø8
Brennweite in mm: 15.4
Kantendicke te in mm: 1.5
Dicke im Zentrum der Linse tc in mm: 2.5
Rückseitige Brennweite fb in mm: 14.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-08B-15PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø8
Brennweite in mm: 20.4
Kantendicke te in mm: 1.5
Dicke im Zentrum der Linse tc in mm: 2.3
Rückseitige Brennweite fb in mm: 19.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-08B-20PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø8
Brennweite in mm: 25.4
Kantendicke te in mm: 1.5
Dicke im Zentrum der Linse tc in mm: 2.1
Rückseitige Brennweite fb in mm: 24.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-08B-25PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø10
Brennweite in mm: 10.8
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 4.6
Rückseitige Brennweite fb in mm: 9.2
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-10B-10PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø10
Brennweite in mm: 15.6
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.6
Rückseitige Brennweite fb in mm: 14.4
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-10B-15PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø10
Brennweite in mm: 20.5
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.2
Rückseitige Brennweite fb in mm: 19.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-10B-20PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø10
Brennweite in mm: 25.5
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3
Rückseitige Brennweite fb in mm: 24.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-10B-25PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø10
Brennweite in mm: 30.5
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.8
Rückseitige Brennweite fb in mm: 29.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-10B-30PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø10
Brennweite in mm: 40.4
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.6
Rückseitige Brennweite fb in mm: 39.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-10B-40PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø10
Brennweite in mm: 50.4
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.5
Rückseitige Brennweite fb in mm: 49.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-10B-50PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø10
Brennweite in mm: 60.4
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.4
Rückseitige Brennweite fb in mm: 59.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-10B-60PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø10
Brennweite in mm: 70.4
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.3
Rückseitige Brennweite fb in mm: 69.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-10B-70PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø10
Brennweite in mm: 80.4
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.3
Rückseitige Brennweite fb in mm: 79.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-10B-80PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø10
Brennweite in mm: 90.4
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.3
Rückseitige Brennweite fb in mm: 89.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-10B-90PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø10
Brennweite in mm: 100.4
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.2
Rückseitige Brennweite fb in mm: 99.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-10B-100PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø15
Brennweite in mm: 16
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 5.9
Rückseitige Brennweite fb in mm: 14
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-15B-15PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø15
Brennweite in mm: 20.8
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 4.8
Rückseitige Brennweite fb in mm: 19.2
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-15B-20PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø15
Brennweite in mm: 25.7
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 4.2
Rückseitige Brennweite fb in mm: 24.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-15B-25PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø15
Brennweite in mm: 30.6
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.8
Rückseitige Brennweite fb in mm: 29.4
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-15B-30PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø15
Brennweite in mm: 40.6
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.4
Rückseitige Brennweite fb in mm: 39.4
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-15B-40PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø15
Brennweite in mm: 50.5
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.1
Rückseitige Brennweite fb in mm: 49.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-15B-50PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø15
Brennweite in mm: 60.5
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.9
Rückseitige Brennweite fb in mm: 59.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-15B-60PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø15
Brennweite in mm: 70.5
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.8
Rückseitige Brennweite fb in mm: 69.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-15B-70PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø15
Brennweite in mm: 80.4
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.7
Rückseitige Brennweite fb in mm: 79.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-15B-80PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø15
Brennweite in mm: 90.4
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.6
Rückseitige Brennweite fb in mm: 89.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-15B-90PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø15
Brennweite in mm: 100.4
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.5
Rückseitige Brennweite fb in mm: 99.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-15B-100PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø20
Brennweite in mm: 21.2
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 7.1
Rückseitige Brennweite fb in mm: 18.8
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-20B-20PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø20
Brennweite in mm: 26
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 6
Rückseitige Brennweite fb in mm: 24
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-20B-25PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø20
Brennweite in mm: 31
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 5.3
Rückseitige Brennweite fb in mm: 29.1
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-20B-30PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø20
Brennweite in mm: 40.7
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 4.4
Rückseitige Brennweite fb in mm: 39.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-20B-40PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø20
Brennweite in mm: 50.7
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.9
Rückseitige Brennweite fb in mm: 49.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-20B-50PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø20
Brennweite in mm: 60.6
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.6
Rückseitige Brennweite fb in mm: 59.4
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-20B-60PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø20
Brennweite in mm: 70.6
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.4
Rückseitige Brennweite fb in mm: 69.4
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-20B-70PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø20
Brennweite in mm: 80.5
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.2
Rückseitige Brennweite fb in mm: 79.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-20B-80PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø20
Brennweite in mm: 90.5
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.1
Rückseitige Brennweite fb in mm: 89.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-20B-90PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø20
Brennweite in mm: 100.5
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3
Rückseitige Brennweite fb in mm: 99.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-20B-100PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø20
Brennweite in mm: 120.5
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.8
Rückseitige Brennweite fb in mm: 119.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-20B-120PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø20
Brennweite in mm: 150.4
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.6
Rückseitige Brennweite fb in mm: 149.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-20B-150PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø25
Brennweite in mm: 26.5
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 8.4
Rückseitige Brennweite fb in mm: 23.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25B-25PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø25
Brennweite in mm: 31.2
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 7.2
Rückseitige Brennweite fb in mm: 28.8
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25B-30PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø25
Brennweite in mm: 36.1
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 6.4
Rückseitige Brennweite fb in mm: 33.9
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25B-35PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø25
Brennweite in mm: 41
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 5.9
Rückseitige Brennweite fb in mm: 39
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25B-40PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø25
Brennweite in mm: 50.8
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 5.1
Rückseitige Brennweite fb in mm: 49.2
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25B-50PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø25
Brennweite in mm: 60.8
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 4.5
Rückseitige Brennweite fb in mm: 59.2
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25B-60PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø25
Brennweite in mm: 70.7
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 4.2
Rückseitige Brennweite fb in mm: 69.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25B-70PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø25
Brennweite in mm: 80.6
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.9
Rückseitige Brennweite fb in mm: 79.4
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25B-80PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø25
Brennweite in mm: 90.6
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.7
Rückseitige Brennweite fb in mm: 89.4
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25B-90PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø25
Brennweite in mm: 100.6
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.5
Rückseitige Brennweite fb in mm: 99.4
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25B-100PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø25
Brennweite in mm: 150.5
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3
Rückseitige Brennweite fb in mm: 149.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25B-150PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø25
Brennweite in mm: 170.5
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.9
Rückseitige Brennweite fb in mm: 169.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25B-170PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø25
Brennweite in mm: 200.5
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.8
Rückseitige Brennweite fb in mm: 199.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25B-200PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 25.4
Brennweite in mm: 26.5
Kantendicke te in mm: 1.8
Dicke im Zentrum der Linse tc in mm: 8.4
Rückseitige Brennweite fb in mm: 23.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25.4B-25PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 25.4
Brennweite in mm: 31.2
Kantendicke te in mm: 1.8
Dicke im Zentrum der Linse tc in mm: 7.2
Rückseitige Brennweite fb in mm: 28.7
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25.4B-30PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 25.4
Brennweite in mm: 36.1
Kantendicke te in mm: 1.8
Dicke im Zentrum der Linse tc in mm: 6.4
Rückseitige Brennweite fb in mm: 33.9
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25.4B-35PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 25.4
Brennweite in mm: 41
Kantendicke te in mm: 1.9
Dicke im Zentrum der Linse tc in mm: 5.9
Rückseitige Brennweite fb in mm: 39
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25.4B-40PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 25.4
Brennweite in mm: 50.8
Kantendicke te in mm: 1.9
Dicke im Zentrum der Linse tc in mm: 5.1
Rückseitige Brennweite fb in mm: 49.2
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25.4B-50PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 25.4
Brennweite in mm: 60.8
Kantendicke te in mm: 1.9
Dicke im Zentrum der Linse tc in mm: 4.5
Rückseitige Brennweite fb in mm: 59.2
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25.4B-60PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 25.4
Brennweite in mm: 70.7
Kantendicke te in mm: 1.9
Dicke im Zentrum der Linse tc in mm: 4.1
Rückseitige Brennweite fb in mm: 69.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25.4B-70PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 25.4
Brennweite in mm: 80.6
Kantendicke te in mm: 1.9
Dicke im Zentrum der Linse tc in mm: 3.9
Rückseitige Brennweite fb in mm: 79.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25.4B-80PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 25.4
Brennweite in mm: 100.6
Kantendicke te in mm: 1.9
Dicke im Zentrum der Linse tc in mm: 3.5
Rückseitige Brennweite fb in mm: 99.4
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25.4B-100PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 25.4
Brennweite in mm: 150.5
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3
Rückseitige Brennweite fb in mm: 149.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25.4B-150PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 25.4
Brennweite in mm: 200.5
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.8
Rückseitige Brennweite fb in mm: 199.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-25.4B-200PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 31.7
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 9.7
Rückseitige Brennweite fb in mm: 28.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30B-30PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 36.5
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 8.5
Rückseitige Brennweite fb in mm: 33.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30B-35PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 41.3
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 7.6
Rückseitige Brennweite fb in mm: 38.7
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30B-40PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 51.1
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 6.4
Rückseitige Brennweite fb in mm: 48.9
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30B-50PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 60.9
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 5.7
Rückseitige Brennweite fb in mm: 59.1
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30B-60PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 70.9
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 5.1
Rückseitige Brennweite fb in mm: 69.1
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30B-70PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 80.8
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 4.7
Rückseitige Brennweite fb in mm: 79.2
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30B-80PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 100.7
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 4.2
Rückseitige Brennweite fb in mm: 99.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30B-100PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 120.6
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.8
Rückseitige Brennweite fb in mm: 119.4
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30B-120PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 150.6
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.4
Rückseitige Brennweite fb in mm: 149.4
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30B-150PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 170.5
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.3
Rückseitige Brennweite fb in mm: 169.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30B-170PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 200.5
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.1
Rückseitige Brennweite fb in mm: 199.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30B-200PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø30
Brennweite in mm: 250.5
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 2.9
Rückseitige Brennweite fb in mm: 249.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-30B-250PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø40
Brennweite in mm: 42.1
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 12.3
Rückseitige Brennweite fb in mm: 37.9
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-40B-40PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø40
Brennweite in mm: 51.7
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 10
Rückseitige Brennweite fb in mm: 48.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-40B-50PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø40
Brennweite in mm: 61.4
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 8.6
Rückseitige Brennweite fb in mm: 58.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-40B-60PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø40
Brennweite in mm: 71.3
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 7.6
Rückseitige Brennweite fb in mm: 68.7
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-40B-70PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø40
Brennweite in mm: 81.2
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 6.9
Rückseitige Brennweite fb in mm: 78.8
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-40B-80PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø40
Brennweite in mm: 91.1
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 6.3
Rückseitige Brennweite fb in mm: 88.9
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-40B-90PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø40
Brennweite in mm: 101
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 5.9
Rückseitige Brennweite fb in mm: 99
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-40B-100PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø40
Brennweite in mm: 120.9
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 5.2
Rückseitige Brennweite fb in mm: 119.1
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-40B-120PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø40
Brennweite in mm: 150.8
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 4.6
Rückseitige Brennweite fb in mm: 149.2
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-40B-150PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø40
Brennweite in mm: 170.7
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 4.3
Rückseitige Brennweite fb in mm: 169.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-40B-170PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø40
Brennweite in mm: 200.6
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.9
Rückseitige Brennweite fb in mm: 199.4
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-40B-200PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø40
Brennweite in mm: 250.6
Kantendicke te in mm: 2
Dicke im Zentrum der Linse tc in mm: 3.5
Rückseitige Brennweite fb in mm: 249.4
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-40B-250PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: 52.7
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 15.8
Rückseitige Brennweite fb in mm: 47.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50B-50PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: 62.3
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 13.5
Rückseitige Brennweite fb in mm: 57.7
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50B-60PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: 72
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 11.9
Rückseitige Brennweite fb in mm: 68
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50B-70PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: 81.8
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 10.7
Rückseitige Brennweite fb in mm: 78.2
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50B-80PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: 91.6
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 9.8
Rückseitige Brennweite fb in mm: 88.4
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50B-90PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: 101.5
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 9.1
Rückseitige Brennweite fb in mm: 98.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50B-100PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: 121.3
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 8
Rückseitige Brennweite fb in mm: 118.7
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50B-120PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: 151.2
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 7
Rückseitige Brennweite fb in mm: 148.8
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50B-150PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: 171.1
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 6.6
Rückseitige Brennweite fb in mm: 168.9
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50B-170PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: 201
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 6
Rückseitige Brennweite fb in mm: 199
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50B-200PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: 220.9
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 5.7
Rückseitige Brennweite fb in mm: 219.1
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50B-220PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: 251
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 5.4
Rückseitige Brennweite fb in mm: 249.1
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50B-250PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø50
Brennweite in mm: 300.8
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 5
Rückseitige Brennweite fb in mm: 299.2
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50B-300PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 50.8
Brennweite in mm: 52.7
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 16.3
Rückseitige Brennweite fb in mm: 47.1
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50.8B-50PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 50.8
Brennweite in mm: 62.3
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 13.8
Rückseitige Brennweite fb in mm: 57.7
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50.8B-60PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 50.8
Brennweite in mm: 72
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 12.2
Rückseitige Brennweite fb in mm: 68
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50.8B-70PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 50.8
Brennweite in mm: 81.8
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 11
Rückseitige Brennweite fb in mm: 78.2
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50.8B-80PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 50.8
Brennweite in mm: 91.6
Kantendicke te in mm: 2.8
Dicke im Zentrum der Linse tc in mm: 9.8
Rückseitige Brennweite fb in mm: 88.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50.8B-90PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 50.8
Brennweite in mm: 101.5
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 9.3
Rückseitige Brennweite fb in mm: 98.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50.8B-100PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 50.8
Brennweite in mm: 121.3
Kantendicke te in mm: 2.8
Dicke im Zentrum der Linse tc in mm: 8
Rückseitige Brennweite fb in mm: 118.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50.8B-120PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 50.8
Brennweite in mm: 151.2
Kantendicke te in mm: 2.8
Dicke im Zentrum der Linse tc in mm: 7
Rückseitige Brennweite fb in mm: 148.9
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50.8B-150PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 50.8
Brennweite in mm: 171.1
Kantendicke te in mm: 2.4
Dicke im Zentrum der Linse tc in mm: 6.1
Rückseitige Brennweite fb in mm: 169
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50.8B-170PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 50.8
Brennweite in mm: 201
Kantendicke te in mm: 2.9
Dicke im Zentrum der Linse tc in mm: 6
Rückseitige Brennweite fb in mm: 199
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50.8B-200PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 50.8
Brennweite in mm: 251
Kantendicke te in mm: 2.9
Dicke im Zentrum der Linse tc in mm: 5.4
Rückseitige Brennweite fb in mm: 249.1
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50.8B-250PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø 50.8
Brennweite in mm: 300.8
Kantendicke te in mm: 2.9
Dicke im Zentrum der Linse tc in mm: 5
Rückseitige Brennweite fb in mm: 299.1
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-50.8B-300PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø60
Brennweite in mm: 63.2
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 18.4
Rückseitige Brennweite fb in mm: 56.8
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-60B-60PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø60
Brennweite in mm: 72.7
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 16
Rückseitige Brennweite fb in mm: 67.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-60B-70PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø60
Brennweite in mm: 82.4
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 14.2
Rückseitige Brennweite fb in mm: 77.6
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-60B-80PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø60
Brennweite in mm: 92.2
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 13
Rückseitige Brennweite fb in mm: 87.8
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-60B-90PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø60
Brennweite in mm: 102
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 11.9
Rückseitige Brennweite fb in mm: 98
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-60B-100PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø60
Brennweite in mm: 121.7
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 10.3
Rückseitige Brennweite fb in mm: 118.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-60B-120PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø60
Brennweite in mm: 151.5
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 8.8
Rückseitige Brennweite fb in mm: 148.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-60B-150PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø60
Brennweite in mm: 171.4
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 8.1
Rückseitige Brennweite fb in mm: 168.7
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-60B-170PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø60
Brennweite in mm: 201.2
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 7.4
Rückseitige Brennweite fb in mm: 198.8
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-60B-200PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø60
Brennweite in mm: 251.1
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 6.5
Rückseitige Brennweite fb in mm: 248.9
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-60B-250PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø60
Brennweite in mm: 301
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 5.9
Rückseitige Brennweite fb in mm: 299
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-60B-300PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø80
Brennweite in mm: 103.2
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 19
Rückseitige Brennweite fb in mm: 96.8
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-80B-100PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø80
Brennweite in mm: 152.2
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 13.5
Rückseitige Brennweite fb in mm: 147.8
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-80B-150PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø80
Brennweite in mm: 201.8
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 10.8
Rückseitige Brennweite fb in mm: 198.2
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-80B-200PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø80
Brennweite in mm: 251.5
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 9.2
Rückseitige Brennweite fb in mm: 248.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-80B-250PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø80
Brennweite in mm: 301.3
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 8.2
Rückseitige Brennweite fb in mm: 298.7
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-80B-300PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø80
Brennweite in mm: 401.1
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 6.9
Rückseitige Brennweite fb in mm: 398.9
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-80B-400PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø80
Brennweite in mm: 501
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 6.1
Rückseitige Brennweite fb in mm: 499
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-80B-500PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø80
Brennweite in mm: 700.9
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 5.2
Rückseitige Brennweite fb in mm: 699.1
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-80B-700PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø80
Brennweite in mm: 1000.7
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 4.5
Rückseitige Brennweite fb in mm: 999.3
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-80B-1000PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø100
Brennweite in mm: 153.3
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 19.5
Rückseitige Brennweite fb in mm: 146.7
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-100B-150PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø100
Brennweite in mm: 202.5
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 15.2
Rückseitige Brennweite fb in mm: 197.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-100B-200PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø100
Brennweite in mm: 252.1
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 12.7
Rückseitige Brennweite fb in mm: 247.9
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-100B-250PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø100
Brennweite in mm: 301.8
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 11.1
Rückseitige Brennweite fb in mm: 298.2
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-100B-300PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø100
Brennweite in mm: 401.5
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 9
Rückseitige Brennweite fb in mm: 398.5
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-100B-400PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø100
Brennweite in mm: 501.3
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 7.8
Rückseitige Brennweite fb in mm: 498.7
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-100B-500PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø100
Brennweite in mm: 701.1
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 6.4
Rückseitige Brennweite fb in mm: 698.9
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-100B-700PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls

Art: Bikonvexe Linsen
Material: BK7
Wellenlängenbereich der Antireflexbeschichtung in nm: 633 - 1064
Durchschnittliche Transmission im AR-Bereich: 98,5%
Laser-Zerstörschwelle LIDT in J/cm²: 4
Freie Apertur in %: 83
Oberflächenqualität (Scratch-Dig): 40 - 20
Geometrie: rund
Durchmesser D in mm: Ø100
Brennweite in mm: 1001
Kantendicke te in mm: 3
Dicke im Zentrum der Linse tc in mm: 5.4
Rückseitige Brennweite fb in mm: 999.1
Brechungsindex: 1.519
Optik ausgelegt für die Wellenlänge: 546,1 nm
Dichte in g/cm³: 2.52
Koeffizient der thermischen Ausdehnung in x10^-6/°C: 7.2
Wärmeleitfähigkeit in Wm^-1K^-1: 1.13
Abbe Zahl: 64,1

Auch kundenspezifische Beschichtungen sind möglich.

Downloads

OSE-SLB-100B-1000PIR1_STP.zip

OSE-SLB-B-P_SLSQ-B-P.pdf

Opt_Lenses_.zip

AR_Simulation__M_IR1_IR2_.xls
