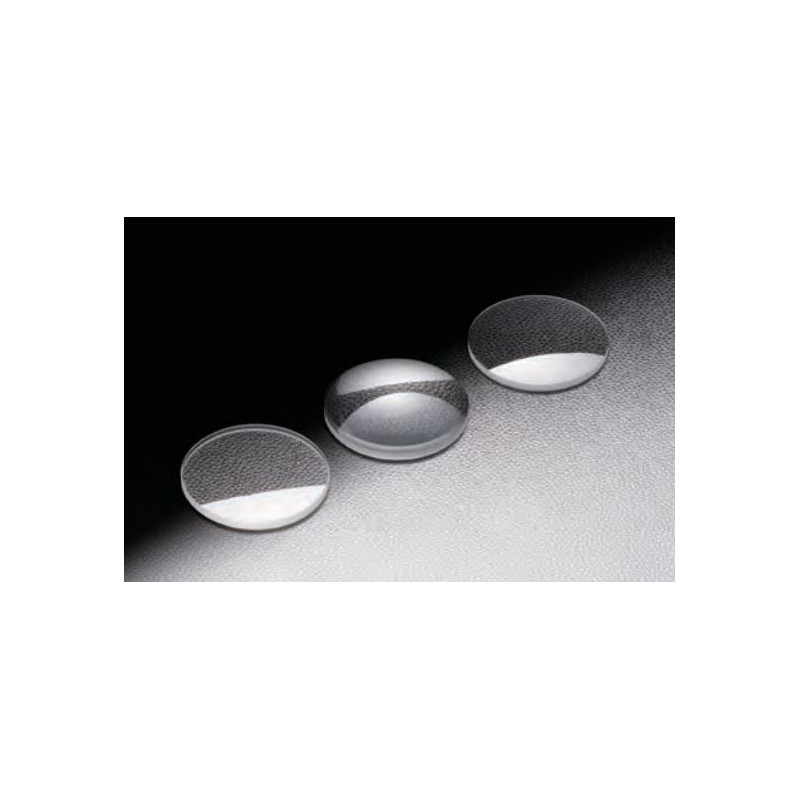

Plankonvexe Linse, Unbeschichtet, SiO2, Excimer
Artikel-Nr.: OSE-SLSQK-30-40P
Für mehr Infos
Experten kontaktieren
Optik & Optomechanik Team
Tel.: +49 8153 405-11
Produktanfrage
check_circle Question sent
Your question has been sent!
error Your question cannot be sent!
Beschreibung
Diese einfachen Plankonvexlinsen haben auf der einen Seite eine flache Oberfläche und auf der anderen Seite eine sphärische Oberfläche. Sie sind auch sehr nahe an der Form, die die sphärische Aberration für unendliche konjugierte Anwendungen minimiert.
- Art: Plankonvexe Linsen
- Material: Quarzglas
- Wellenlängenbereich der Antireflexbeschichtung in nm: Unbeschichtet
- Durchschnittliche Transmission im AR-Bereich: Unbeschichtet
- Laser-Zerstörschwelle LIDT in J/cm²: -
- Freie Apertur in %: 83
- Oberflächenqualität (Scratch-Dig): 40 - 20
- Geometrie: rund
- Brechungsindex: 1,460
- Optik ausgelegt für die Wellenlänge: 546,1 nm
- Dichte in g/cm³: 2.2
- Koeffizient der thermischen Ausdehnung in x10^-6/°C: 0.47
- Wärmeleitfähigkeit in Wm^-1K^-1: 1.38
- Abbe Zahl: 67,8
Auch kundenspezifische Beschichtungen sind möglich.
- Art: Plankonvexe Linsen
- Material: Quarzglas
- Wellenlängenbereich der Antireflexbeschichtung in nm: Unbeschichtet
- Durchschnittliche Transmission im AR-Bereich: Unbeschichtet
- Laser-Zerstörschwelle LIDT in J/cm²: -
- Freie Apertur in %: 83
- Oberflächenqualität (Scratch-Dig): 40 - 20
- Geometrie: rund
- Durchmesser D in mm: Ø30
- Brennweite in mm: 40
- Kantendicke te in mm: 2
- Dicke im Zentrum der Linse tc in mm: 9.7
- Rückseitige Brennweite fb in mm: 33.3
- Krümmungsradius r in mm: 18.4
- Brechungsindex: 1,460
- Optik ausgelegt für die Wellenlänge: 546,1 nm
- Dichte in g/cm³: 2.2
- Koeffizient der thermischen Ausdehnung in x10^-6/°C: 0.47
- Wärmeleitfähigkeit in Wm^-1K^-1: 1.38
- Abbe Zahl: 67,8
Auch kundenspezifische Beschichtungen sind möglich.
- Art: Plankonvexe Linsen
- Material: Quarzglas
- Wellenlängenbereich der Antireflexbeschichtung in nm: Unbeschichtet
- Durchschnittliche Transmission im AR-Bereich: Unbeschichtet
- Laser-Zerstörschwelle LIDT in J/cm²: -
- Freie Apertur in %: 83
- Oberflächenqualität (Scratch-Dig): 40 - 20
- Geometrie: rund
- Durchmesser D in mm: Ø30
- Brennweite in mm: 50
- Kantendicke te in mm: 2
- Dicke im Zentrum der Linse tc in mm: 7.6
- Rückseitige Brennweite fb in mm: 44.8
- Krümmungsradius r in mm: 23
- Brechungsindex: 1,460
- Optik ausgelegt für die Wellenlänge: 546,1 nm
- Dichte in g/cm³: 2.2
- Koeffizient der thermischen Ausdehnung in x10^-6/°C: 0.47
- Wärmeleitfähigkeit in Wm^-1K^-1: 1.38
- Abbe Zahl: 67,8
Auch kundenspezifische Beschichtungen sind möglich.
- Art: Plankonvexe Linsen
- Material: Quarzglas
- Wellenlängenbereich der Antireflexbeschichtung in nm: Unbeschichtet
- Durchschnittliche Transmission im AR-Bereich: Unbeschichtet
- Laser-Zerstörschwelle LIDT in J/cm²: -
- Freie Apertur in %: 83
- Oberflächenqualität (Scratch-Dig): 40 - 20
- Geometrie: rund
- Durchmesser D in mm: Ø30
- Brennweite in mm: 60
- Kantendicke te in mm: 2
- Dicke im Zentrum der Linse tc in mm: 6.4
- Rückseitige Brennweite fb in mm: 55.6
- Krümmungsradius r in mm: 27.6
- Brechungsindex: 1,460
- Optik ausgelegt für die Wellenlänge: 546,1 nm
- Dichte in g/cm³: 2.2
- Koeffizient der thermischen Ausdehnung in x10^-6/°C: 0.47
- Wärmeleitfähigkeit in Wm^-1K^-1: 1.38
- Abbe Zahl: 67,8
Auch kundenspezifische Beschichtungen sind möglich.
- Art: Plankonvexe Linsen
- Material: Quarzglas
- Wellenlängenbereich der Antireflexbeschichtung in nm: Unbeschichtet
- Durchschnittliche Transmission im AR-Bereich: Unbeschichtet
- Laser-Zerstörschwelle LIDT in J/cm²: -
- Freie Apertur in %: 83
- Oberflächenqualität (Scratch-Dig): 40 - 20
- Geometrie: rund
- Durchmesser D in mm: Ø30
- Brennweite in mm: 80
- Kantendicke te in mm: 2
- Dicke im Zentrum der Linse tc in mm: 5.2
- Rückseitige Brennweite fb in mm: 76.4
- Krümmungsradius r in mm: 36.8
- Brechungsindex: 1,460
- Optik ausgelegt für die Wellenlänge: 546,1 nm
- Dichte in g/cm³: 2.2
- Koeffizient der thermischen Ausdehnung in x10^-6/°C: 0.47
- Wärmeleitfähigkeit in Wm^-1K^-1: 1.38
- Abbe Zahl: 67,8
Auch kundenspezifische Beschichtungen sind möglich.
- Art: Plankonvexe Linsen
- Material: Quarzglas
- Wellenlängenbereich der Antireflexbeschichtung in nm: Unbeschichtet
- Durchschnittliche Transmission im AR-Bereich: Unbeschichtet
- Laser-Zerstörschwelle LIDT in J/cm²: -
- Freie Apertur in %: 83
- Oberflächenqualität (Scratch-Dig): 40 - 20
- Geometrie: rund
- Durchmesser D in mm: Ø30
- Brennweite in mm: 100
- Kantendicke te in mm: 2
- Dicke im Zentrum der Linse tc in mm: 4.5
- Rückseitige Brennweite fb in mm: 96.9
- Krümmungsradius r in mm: 46
- Brechungsindex: 1,460
- Optik ausgelegt für die Wellenlänge: 546,1 nm
- Dichte in g/cm³: 2.2
- Koeffizient der thermischen Ausdehnung in x10^-6/°C: 0.47
- Wärmeleitfähigkeit in Wm^-1K^-1: 1.38
- Abbe Zahl: 67,8
Auch kundenspezifische Beschichtungen sind möglich.
- Art: Plankonvexe Linsen
- Material: Quarzglas
- Wellenlängenbereich der Antireflexbeschichtung in nm: Unbeschichtet
- Durchschnittliche Transmission im AR-Bereich: Unbeschichtet
- Laser-Zerstörschwelle LIDT in J/cm²: -
- Freie Apertur in %: 83
- Oberflächenqualität (Scratch-Dig): 40 - 20
- Geometrie: rund
- Durchmesser D in mm: Ø30
- Brennweite in mm: 150
- Kantendicke te in mm: 2
- Dicke im Zentrum der Linse tc in mm: 3.7
- Rückseitige Brennweite fb in mm: 147.5
- Krümmungsradius r in mm: 69
- Brechungsindex: 1,460
- Optik ausgelegt für die Wellenlänge: 546,1 nm
- Dichte in g/cm³: 2.2
- Koeffizient der thermischen Ausdehnung in x10^-6/°C: 0.47
- Wärmeleitfähigkeit in Wm^-1K^-1: 1.38
- Abbe Zahl: 67,8
Auch kundenspezifische Beschichtungen sind möglich.
- Art: Plankonvexe Linsen
- Material: Quarzglas
- Wellenlängenbereich der Antireflexbeschichtung in nm: Unbeschichtet
- Durchschnittliche Transmission im AR-Bereich: Unbeschichtet
- Laser-Zerstörschwelle LIDT in J/cm²: -
- Freie Apertur in %: 83
- Oberflächenqualität (Scratch-Dig): 40 - 20
- Geometrie: rund
- Durchmesser D in mm: Ø30
- Brennweite in mm: 200
- Kantendicke te in mm: 2
- Dicke im Zentrum der Linse tc in mm: 3.2
- Rückseitige Brennweite fb in mm: 197.8
- Krümmungsradius r in mm: 92
- Brechungsindex: 1,460
- Optik ausgelegt für die Wellenlänge: 546,1 nm
- Dichte in g/cm³: 2.2
- Koeffizient der thermischen Ausdehnung in x10^-6/°C: 0.47
- Wärmeleitfähigkeit in Wm^-1K^-1: 1.38
- Abbe Zahl: 67,8
Auch kundenspezifische Beschichtungen sind möglich.
- Art: Plankonvexe Linsen
- Material: Quarzglas
- Wellenlängenbereich der Antireflexbeschichtung in nm: Unbeschichtet
- Durchschnittliche Transmission im AR-Bereich: Unbeschichtet
- Laser-Zerstörschwelle LIDT in J/cm²: -
- Freie Apertur in %: 83
- Oberflächenqualität (Scratch-Dig): 40 - 20
- Geometrie: rund
- Durchmesser D in mm: Ø30
- Brennweite in mm: 300
- Kantendicke te in mm: 2
- Dicke im Zentrum der Linse tc in mm: 2.8
- Rückseitige Brennweite fb in mm: 298.1
- Krümmungsradius r in mm: 138
- Brechungsindex: 1,460
- Optik ausgelegt für die Wellenlänge: 546,1 nm
- Dichte in g/cm³: 2.2
- Koeffizient der thermischen Ausdehnung in x10^-6/°C: 0.47
- Wärmeleitfähigkeit in Wm^-1K^-1: 1.38
- Abbe Zahl: 67,8
Auch kundenspezifische Beschichtungen sind möglich.
- Art: Plankonvexe Linsen
- Material: Quarzglas
- Wellenlängenbereich der Antireflexbeschichtung in nm: Unbeschichtet
- Durchschnittliche Transmission im AR-Bereich: Unbeschichtet
- Laser-Zerstörschwelle LIDT in J/cm²: -
- Freie Apertur in %: 83
- Oberflächenqualität (Scratch-Dig): 40 - 20
- Geometrie: rund
- Durchmesser D in mm: Ø50
- Brennweite in mm: 70
- Kantendicke te in mm: 3
- Dicke im Zentrum der Linse tc in mm: 14.9
- Rückseitige Brennweite fb in mm: 59.8
- Krümmungsradius r in mm: 32.2
- Brechungsindex: 1,460
- Optik ausgelegt für die Wellenlänge: 546,1 nm
- Dichte in g/cm³: 2.2
- Koeffizient der thermischen Ausdehnung in x10^-6/°C: 0.47
- Wärmeleitfähigkeit in Wm^-1K^-1: 1.38
- Abbe Zahl: 67,8
Auch kundenspezifische Beschichtungen sind möglich.
- Art: Plankonvexe Linsen
- Material: Quarzglas
- Wellenlängenbereich der Antireflexbeschichtung in nm: Unbeschichtet
- Durchschnittliche Transmission im AR-Bereich: Unbeschichtet
- Laser-Zerstörschwelle LIDT in J/cm²: -
- Freie Apertur in %: 83
- Oberflächenqualität (Scratch-Dig): 40 - 20
- Geometrie: rund
- Durchmesser D in mm: Ø50
- Brennweite in mm: 100
- Kantendicke te in mm: 3
- Dicke im Zentrum der Linse tc in mm: 10.4
- Rückseitige Brennweite fb in mm: 92.9
- Krümmungsradius r in mm: 46
- Brechungsindex: 1,460
- Optik ausgelegt für die Wellenlänge: 546,1 nm
- Dichte in g/cm³: 2.2
- Koeffizient der thermischen Ausdehnung in x10^-6/°C: 0.47
- Wärmeleitfähigkeit in Wm^-1K^-1: 1.38
- Abbe Zahl: 67,8
Auch kundenspezifische Beschichtungen sind möglich.
- Art: Plankonvexe Linsen
- Material: Quarzglas
- Wellenlängenbereich der Antireflexbeschichtung in nm: Unbeschichtet
- Durchschnittliche Transmission im AR-Bereich: Unbeschichtet
- Laser-Zerstörschwelle LIDT in J/cm²: -
- Freie Apertur in %: 83
- Oberflächenqualität (Scratch-Dig): 40 - 20
- Geometrie: rund
- Durchmesser D in mm: Ø50
- Brennweite in mm: 150
- Kantendicke te in mm: 3
- Dicke im Zentrum der Linse tc in mm: 7.7
- Rückseitige Brennweite fb in mm: 144.7
- Krümmungsradius r in mm: 69
- Brechungsindex: 1,460
- Optik ausgelegt für die Wellenlänge: 546,1 nm
- Dichte in g/cm³: 2.2
- Koeffizient der thermischen Ausdehnung in x10^-6/°C: 0.47
- Wärmeleitfähigkeit in Wm^-1K^-1: 1.38
- Abbe Zahl: 67,8
Auch kundenspezifische Beschichtungen sind möglich.
- Art: Plankonvexe Linsen
- Material: Quarzglas
- Wellenlängenbereich der Antireflexbeschichtung in nm: Unbeschichtet
- Durchschnittliche Transmission im AR-Bereich: Unbeschichtet
- Laser-Zerstörschwelle LIDT in J/cm²: -
- Freie Apertur in %: 83
- Oberflächenqualität (Scratch-Dig): 40 - 20
- Geometrie: rund
- Durchmesser D in mm: Ø50
- Brennweite in mm: 200
- Kantendicke te in mm: 3
- Dicke im Zentrum der Linse tc in mm: 6.5
- Rückseitige Brennweite fb in mm: 195.6
- Krümmungsradius r in mm: 92
- Brechungsindex: 1,460
- Optik ausgelegt für die Wellenlänge: 546,1 nm
- Dichte in g/cm³: 2.2
- Koeffizient der thermischen Ausdehnung in x10^-6/°C: 0.47
- Wärmeleitfähigkeit in Wm^-1K^-1: 1.38
- Abbe Zahl: 67,8
Auch kundenspezifische Beschichtungen sind möglich.
- Art: Plankonvexe Linsen
- Material: Quarzglas
- Wellenlängenbereich der Antireflexbeschichtung in nm: Unbeschichtet
- Durchschnittliche Transmission im AR-Bereich: Unbeschichtet
- Laser-Zerstörschwelle LIDT in J/cm²: -
- Freie Apertur in %: 83
- Oberflächenqualität (Scratch-Dig): 40 - 20
- Geometrie: rund
- Durchmesser D in mm: Ø50
- Brennweite in mm: 300
- Kantendicke te in mm: 3
- Dicke im Zentrum der Linse tc in mm: 5.3
- Rückseitige Brennweite fb in mm: 296.4
- Krümmungsradius r in mm: 138
- Brechungsindex: 1,460
- Optik ausgelegt für die Wellenlänge: 546,1 nm
- Dichte in g/cm³: 2.2
- Koeffizient der thermischen Ausdehnung in x10^-6/°C: 0.47
- Wärmeleitfähigkeit in Wm^-1K^-1: 1.38
- Abbe Zahl: 67,8
Auch kundenspezifische Beschichtungen sind möglich.
- Art: Plankonvexe Linsen
- Material: Quarzglas
- Wellenlängenbereich der Antireflexbeschichtung in nm: Unbeschichtet
- Durchschnittliche Transmission im AR-Bereich: Unbeschichtet
- Laser-Zerstörschwelle LIDT in J/cm²: -
- Freie Apertur in %: 83
- Oberflächenqualität (Scratch-Dig): 40 - 20
- Geometrie: rund
- Durchmesser D in mm: Ø50
- Brennweite in mm: 400
- Kantendicke te in mm: 3
- Dicke im Zentrum der Linse tc in mm: 4.7
- Rückseitige Brennweite fb in mm: 396.8
- Krümmungsradius r in mm: 184
- Brechungsindex: 1,460
- Optik ausgelegt für die Wellenlänge: 546,1 nm
- Dichte in g/cm³: 2.2
- Koeffizient der thermischen Ausdehnung in x10^-6/°C: 0.47
- Wärmeleitfähigkeit in Wm^-1K^-1: 1.38
- Abbe Zahl: 67,8
Auch kundenspezifische Beschichtungen sind möglich.
- Art: Plankonvexe Linsen
- Material: Quarzglas
- Wellenlängenbereich der Antireflexbeschichtung in nm: Unbeschichtet
- Durchschnittliche Transmission im AR-Bereich: Unbeschichtet
- Laser-Zerstörschwelle LIDT in J/cm²: -
- Freie Apertur in %: 83
- Oberflächenqualität (Scratch-Dig): 40 - 20
- Geometrie: rund
- Durchmesser D in mm: Ø50
- Brennweite in mm: 500
- Kantendicke te in mm: 3
- Dicke im Zentrum der Linse tc in mm: 4.4
- Rückseitige Brennweite fb in mm: 497
- Krümmungsradius r in mm: 230
- Brechungsindex: 1,460
- Optik ausgelegt für die Wellenlänge: 546,1 nm
- Dichte in g/cm³: 2.2
- Koeffizient der thermischen Ausdehnung in x10^-6/°C: 0.47
- Wärmeleitfähigkeit in Wm^-1K^-1: 1.38
- Abbe Zahl: 67,8
Auch kundenspezifische Beschichtungen sind möglich.
