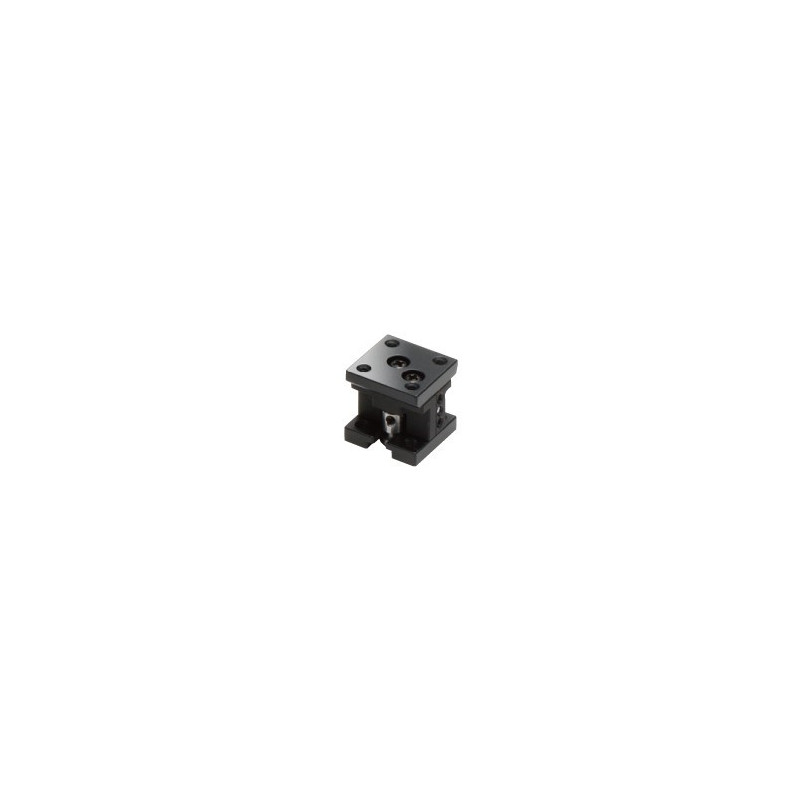

OSE-TASB-3: Z -Achsen, 15 x 15 mm

-->

Artikel-Nr.: OSE-TASB-153

Tischgröße in mm

Version

Tischgröße in mm

Version

Für mehr Infos
Experten kontaktieren

Optik & Optomechanik Team
Tel.: +49 8153 405-11

opticsoptomechanics@laser2000.com

Beschreibung

Art: Z-Achsen
Tischgröße in mm: 25x25
Maximaler XYZ Verfahrweg in mm: 3
Verfahrweg z-Achse in ± mm: +3-0
Lagertyp: Schwalbenschwanzmethode
Ausgangsmaterial: Messing
Oberflächenbeschaffenheit: Schwarz matt
Spindelsteigung in mm: 0.5
Belastbarkeit in N: 6.9
Genauigkeit des Verfahrwegs / Geradheit in µm: 30
Max. Moment Kapazität / Pitch in Nm: 0.3
Max. Moment Kapazität / Roll in Nm: 0.3
Momentsteifigkeit / Pitch in ´´/Ncm: 6.1
Momentsteifigkeit / Roll in ´´/Ncm: 4.1
Parallelität in µm: 100
Gewicht in kg: 0.05

Downloads

OSE-TASB-3.pdf

OSE-TASB-253_STP.zip

ManualStages.zip

Actuators.pdf

Art: Z-Achsen
Tischgröße in mm: 40x40
Maximaler XYZ Verfahrweg in mm: 5
Verfahrweg z-Achse in ± mm: +5-0
Lagertyp: Schwalbenschwanzmethode
Ausgangsmaterial: Messing
Oberflächenbeschaffenheit: Schwarz matt
Spindelsteigung in mm: 0.5
Belastbarkeit in N: 29.4
Genauigkeit des Verfahrwegs / Geradheit in µm: 30
Max. Moment Kapazität / Pitch in Nm: 0.5
Max. Moment Kapazität / Roll in Nm: 0.5
Momentsteifigkeit / Pitch in ´´/Ncm: 4.59
Momentsteifigkeit / Roll in ´´/Ncm: 2.55
Parallelität in µm: 100
Gewicht in kg: 0.2

Downloads

OSE-TASB-3.pdf

OSE-TASB-403_STP.zip

ManualStages.zip

Actuators.pdf

Art: Z-Achsen
Tischgröße in mm: 15x15
Maximaler XYZ Verfahrweg in mm: 2
Verfahrweg z-Achse in ± mm: +2-0
Lagertyp: Schwalbenschwanzmethode
Ausgangsmaterial: Messing
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Spindelsteigung in mm: 0.4
Belastbarkeit in N: 4.9
Genauigkeit des Verfahrwegs / Geradheit in µm: 30
Parallelität in µm: 100
Gewicht in kg: 0.012

Downloads

OSE-TASB-3.pdf

OSE-TASB-153_STP.zip

ManualStages.zip

Actuators.pdf

Art: Z-Achsen
Tischgröße in mm: 60x60
Maximaler XYZ Verfahrweg in mm: 7
Verfahrweg z-Achse in ± mm: +7-0
Lagertyp: Schwalbenschwanzmethode
Ausgangsmaterial: Messing
Oberflächenbeschaffenheit: Schwarz matt
Spindelsteigung in mm: 0.5
Belastbarkeit in N: 98.1
Genauigkeit des Verfahrwegs / Geradheit in µm: 30
Max. Moment Kapazität / Pitch in Nm: 1
Max. Moment Kapazität / Roll in Nm: 1
Momentsteifigkeit / Pitch in ´´/Ncm: 0.7
Momentsteifigkeit / Roll in ´´/Ncm: 1.7
Parallelität in µm: 100
Gewicht in kg: 0.9

Downloads

OSE-TASB-4.pdf

OSE-TASB-603_STP.zip

ManualStages.zip

Actuators.pdf

Art: Z-Achsen
Tischgröße in mm: 40x40
Maximaler XYZ Verfahrweg in mm: 5
Verfahrweg z-Achse in ± mm: +5-0
Lagertyp: Schwalbenschwanzmethode
Ausgangsmaterial: Messing
Oberflächenbeschaffenheit: Schwarz matt
Spindelsteigung in mm: 0.5
Belastbarkeit in N: 29.4
Genauigkeit des Verfahrwegs / Geradheit in µm: 30
Max. Moment Kapazität / Pitch in Nm: 0.5
Max. Moment Kapazität / Roll in Nm: 0.5
Momentsteifigkeit / Pitch in ´´/Ncm: 4.59
Momentsteifigkeit / Roll in ´´/Ncm: 2.55
Parallelität in µm: 100
Gewicht in kg: 0.2

Downloads

OSE-TASB-3.pdf

OSE-TASB-403UU_STP.zip

ManualStages.zip

Actuators.pdf

Art: Z-Achsen
Tischgröße in mm: 65x65
Maximaler XYZ Verfahrweg in mm: 7
Verfahrweg z-Achse in ± mm: +7-0
Lagertyp: Schwalbenschwanzmethode
Ausgangsmaterial: Messing
Oberflächenbeschaffenheit: Schwarz matt
Spindelsteigung in mm: 0.5
Belastbarkeit in N: 98.1
Genauigkeit des Verfahrwegs / Geradheit in µm: 30
Max. Moment Kapazität / Pitch in Nm: 1
Max. Moment Kapazität / Roll in Nm: 1
Momentsteifigkeit / Pitch in ´´/Ncm: 0.7
Momentsteifigkeit / Roll in ´´/Ncm: 1.7
Parallelität in µm: 100
Gewicht in kg: 1.1

Downloads

OSE-TASB-3.pdf

OSE-TASB-653-M6_STP.zip

ManualStages.zip

Actuators.pdf

Art: Z-Achsen
Tischgröße in mm: 65x65
Maximaler XYZ Verfahrweg in mm: 7
Verfahrweg z-Achse in ± mm: +7-0
Lagertyp: Schwalbenschwanzmethode
Ausgangsmaterial: Messing
Oberflächenbeschaffenheit: Schwarz matt
Spindelsteigung in mm: 0.5
Belastbarkeit in N: 98.1
Genauigkeit des Verfahrwegs / Geradheit in µm: 30
Max. Moment Kapazität / Pitch in Nm: 1
Max. Moment Kapazität / Roll in Nm: 1
Momentsteifigkeit / Pitch in ´´/Ncm: 0.7
Momentsteifigkeit / Roll in ´´/Ncm: 1.7
Parallelität in µm: 100
Gewicht in kg: 1.1

Downloads

OSE-TASB-4.pdf

OSE-TASB-653UU_STP.zip

ManualStages.zip

Actuators.pdf
