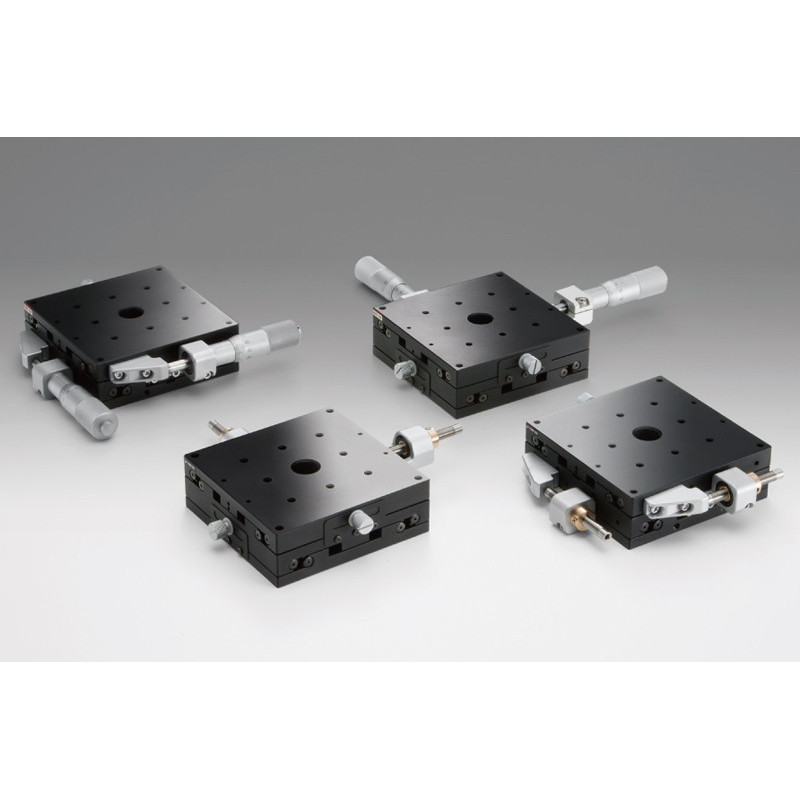

OSE-TSD-1002: XY -Achsen, 100 x 100 mm

-->

Artikel-Nr.: OSE-TSD-1002C

Modell

Mikrometerposition

Für mehr Infos
Experten kontaktieren

Optik & Optomechanik Team
Tel.: +49 8153 405-11

opticsoptomechanics@laser2000.com

Beschreibung

Art: XY-Achsen
Tischgröße in mm: 100x100
Maximaler XYZ Verfahrweg in mm: 12.5
Verfahrweg x-Achse in ± mm: 12.5
Verfahrweg y-Achse in ± mm: 12.5
Mikrometerposition: Mitte
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 588
Genauigkeit des Verfahrwegs / Geradheit in µm: 0.5
Genauigkeit des Verfahrwegs / Pitch in ´´: 25
Genauigkeit des Verfahrwegs / Yaw in ´´: 15
Max. Moment Kapazität / Pitch in Nm: 35
Max. Moment Kapazität / Roll in Nm: 35
Max. Moment Kapazität / Yaw in Nm: 32
Momentsteifigkeit / Pitch in ´´/Ncm: 0.03
Momentsteifigkeit / Roll in ´´/Ncm: 0.03
Momentsteifigkeit / Yaw in ´´/Ncm: 0.04
Parallelität in µm: 40
Laufparallelität in µm: 15
Orthogonalität in µm: 10
Gewicht in kg: 2.6

Downloads

OSE-TSD-1202.pdf

OSE-TSD-1002C_STP.zip

ManualStages.zip

Actuators.pdf

Art: XY-Achsen
Tischgröße in mm: 100x100
Maximaler XYZ Verfahrweg in mm: 12.5
Verfahrweg x-Achse in ± mm: 12.5
Verfahrweg y-Achse in ± mm: 12.5
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 588
Genauigkeit des Verfahrwegs / Geradheit in µm: 0.5
Genauigkeit des Verfahrwegs / Pitchin ´´: 25
Genauigkeit des Verfahrwegs / Yaw in ´´: 15
Max. Moment Kapazität / Pitch in Nm: 35
Max. Moment Kapazität / Roll in Nm: 35
Max. Moment Kapazität / Yaw in Nm: 32
Momentsteifigkeit / Pitch in ´´/Ncm: 0.03
Momentsteifigkeit / Roll in ´´/Ncm: 0.03
Momentsteifigkeit / Yaw in ´´/Ncm: 0.04
Parallelität in µm: 40
Laufparallelität in µm: 15
Orthogonalität in µm: 10
Gewicht in kg: 2.6

Downloads

OSE-TSD-1202.pdf

OSE-TSD-1002S_STP.zip

ManualStages.zip

Actuators.pdf

Art: XY-Achsen
Tischgröße in mm: 100x100
Maximaler XYZ Verfahrweg in mm: 12.5
Verfahrweg x-Achse in ± mm: 12.5
Verfahrweg y-Achse in ± mm: 12.5
Mikrometerposition: Seite
Aktuatorvorschub in mm: 0.5
Ablesbare Auflösung Mikrometer in mm: 0.01
Lagertyp: Verlängerte Kugellagerführung
Ausgangsmaterial: Stahl
Oberflächenbeschaffenheit: Sehr dunkel verchromt
Belastbarkeit in N: 588
Genauigkeit des Verfahrwegs / Geradheit in µm: 0.5
Genauigkeit des Verfahrwegs / Pitchin ´´: 25
Genauigkeit des Verfahrwegs / Yaw in ´´: 15
Max. Moment Kapazität / Pitch in Nm: 35
Max. Moment Kapazität / Roll in Nm: 35
Max. Moment Kapazität / Yaw in Nm: 32
Momentsteifigkeit / Pitch in ´´/Ncm: 0.03
Momentsteifigkeit / Roll in ´´/Ncm: 0.03
Momentsteifigkeit / Yaw in ´´/Ncm: 0.04
Parallelität in µm: 40
Laufparallelität in µm: 15
Orthogonalität in µm: 10
Gewicht in kg: 2.6

Downloads

OSE-TSD-1202.pdf

OSE-TSD-1002SR_STP.zip

ManualStages.zip

Actuators.pdf
