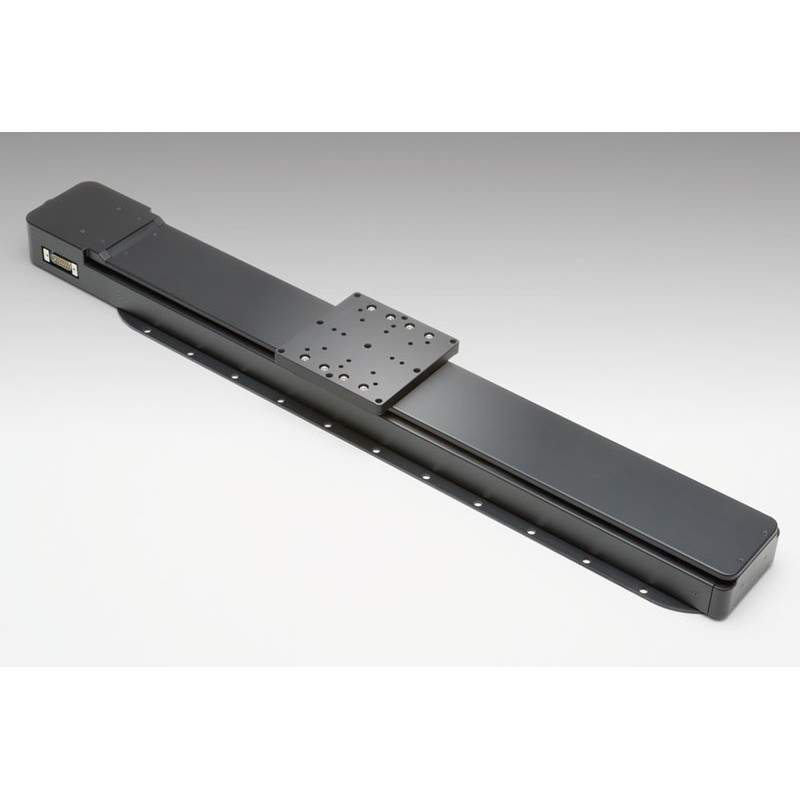

X-Achsen, 120 x 120 mm, Kompaktwaage

-->

Artikel-Nr.: OSE-OSMS(CS)33-300(X)

Version

Verfahrweg in mm

Für mehr Infos
Experten kontaktieren

Optik & Optomechanik Team
Tel.: +49 8153 405-11

opticsoptomechanics@laser2000.com

Beschreibung

Motorisierte Präzisionstische mit kompakten optischen Maßstäben ermöglichen ein hochgenaues und zuverlässiges System mit geschlossenem Regelkreis unter Verwendung von Reglern.

Verfahrweg in mm: 300
Tischgröße in mm: 120x120
Spindeltyp: Kugelgewindespindel-Durchmesser Ø10mm, 10mm Steigung
Lagerung: Außenschienenstruktur
Achsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 7.8
Auflösung / (Voll) in µm/Puls: 20
Auflösung / (Halb) in µm/Puls: 10
Maximale Geschwindikteit in mm/sec: 100
Positioniergenauigkeit in µm: 25
Wiederholgenauigkeit in µm: 5
Maximale Nutzlastin N: 14.7
Pitch iN*cm: 0.12
Yaw iN*cm: 0.08
Roll iN*cm: 0.1
Totgang [µm]: 5
Umkehrspiel [µm]: 3
Parallelität in µm: 50
Paralellität der Lagerung µm: 15
Pitch [´´]/Yaw [´´]: 40/25
Sensor Artikelnummer: Kleiner Fotosensor: GP1S092HCPIF(Sharp Corporation)
Endschalter: Ausgestattet (Im Normalzustand geschlossen)
Home-Sensor: Ausgestattet
Näherungssensor: Ausgestattet
Auflösung der Stellschraube µm: 0.5
Motortyp: 5-Phasen-Schrittmotor 0.75A/Phase (Tamagawa Seiki Co., Ltd.)
Motor-Artikelnummer: TS3667N43E967 (42mm)
Schrittwinkel: 0.72°
Netzspannung: DC5-24V ±10%
Stromaufnahme: 80mA oder weniger (20mA oder weniger per sensor)
Steuerungsausgang: NPN Offener-Kollektor-AusgangDC30V oder weniger, 50mA oder weniger
Output Logik: Wenn schattiert: Ausgangstransistor aus (Keine Leitung)
Netzspannung /Strom: DC5V±5% / 100mA
Treiberkanal: D15D15A-CA
Maßstabskabel: GSEF-CA-3
Kompatible Treiber: -
Kompatible Controller: OSE-SHOT-302GS, OSE-SHOT-304GS, OSE-HIT-M*HIT-S

Downloads

OSE-HDS-120YAW_STP.zip

DOWNLOAD

MotorizedStages.zip

DOWNLOAD

Verfahrweg in mm: 300
Tischgröße in mm: 120x120
Spindeltyp: Kugelgewindespindel-Durchmesser Ø10mm, 10mm Steigung
Lagerung: Außenschienenstruktur
Achsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 7.8
Auflösung / (Voll) in µm/Puls: 20
Auflösung / (Halb) in µm/Puls: 10
Maximale Geschwindikteit in mm/sec: 100
Positioniergenauigkeit in µm: 25
Wiederholgenauigkeit in µm: 5
Maximale Nutzlastin N: 14.7
Pitch iN*cm: 0.12
Yaw iN*cm: 0.08
Roll iN*cm: 0.1
Totgang [µm]: 5
Umkehrspiel [µm]: 3
Parallelität in µm: 50
Paralellität der Lagerung µm: 15
Pitch [´´]/Yaw [´´]: 40/25
Sensor Artikelnummer: Kleiner Fotosensor: GP1S092HCPIF(Sharp Corporation)
Endschalter: Ausgestattet (Im Normalzustand geschlossen)
Home-Sensor: Ausgestattet
Näherungssensor: Ausgestattet
Auflösung der Stellschraube µm: 0.5
Motortyp: 5-Phasen-Schrittmotor 0.75A/Phase (Tamagawa Seiki Co., Ltd.)
Motor-Artikelnummer: TS3667N43E967 (42mm)
Schrittwinkel: 0.72°
Netzspannung: DC5-24V ±10%
Stromaufnahme: 80mA oder weniger (20mA oder weniger per sensor)
Steuerungsausgang: NPN Offener-Kollektor-AusgangDC30V oder weniger, 50mA oder weniger
Output Logik: Wenn schattiert: Ausgangstransistor aus (Keine Leitung)
Netzspannung /Strom: DC5V±5% / 100mA
Treiberkanal: D15D15A-CA
Maßstabskabel: GSEF-CA-3
Kompatible Treiber: -
Kompatible Controller: OSE-SHOT-302GS, OSE-SHOT-304GS, OSE-HIT-M*HIT-S

Downloads

OSE-HDS-120YAW_STP.zip

DOWNLOAD

MotorizedStages.zip

DOWNLOAD

Verfahrweg in mm: 300
Tischgröße in mm: 120x120
Spindeltyp: Kugelgewindespindel-Durchmesser Ø10mm, 10mm Steigung
Lagerung: Außenschienenstruktur
Achsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 7.8
Auflösung / (Voll) in µm/Puls: 20
Auflösung / (Halb) in µm/Puls: 10
Maximale Geschwindikteit in mm/sec: 100
Positioniergenauigkeit in µm: 25
Wiederholgenauigkeit in µm: 5
Maximale Nutzlastin N: 14.7
Pitch iN*cm: 0.12
Yaw iN*cm: 0.08
Roll iN*cm: 0.1
Totgang [µm]: 5
Umkehrspiel [µm]: 3
Parallelität in µm: 50
Paralellität der Lagerung µm: 15
Pitch [´´]/Yaw [´´]: 40/25
Sensor Artikelnummer: Kleiner Fotosensor: GP1S092HCPIF(Sharp Corporation)
Endschalter: Ausgestattet (Im Normalzustand geschlossen)
Home-Sensor: Ausgestattet
Näherungssensor: Ausgestattet
Auflösung der Stellschraube µm: 0.5
Motortyp: 5-Phasen-Schrittmotor 0.75A/Phase (Tamagawa Seiki Co., Ltd.)
Motor-Artikelnummer: TS3667N43E967 (42mm)
Schrittwinkel: 0.72°
Netzspannung: DC5-24V ±10%
Stromaufnahme: 80mA oder weniger (20mA oder weniger per sensor)
Steuerungsausgang: NPN Offener-Kollektor-AusgangDC30V oder weniger, 50mA oder weniger
Output Logik: Wenn schattiert: Ausgangstransistor aus (Keine Leitung)
Netzspannung /Strom: DC5V±5% / 100mA
Treiberkanal: D15D15A-CA
Maßstabskabel: GSEF-CA-3
Kompatible Treiber: -
Kompatible Controller: OSE-SHOT-302GS, OSE-SHOT-304GS, OSE-HIT-M*HIT-S

Downloads

OSE-HDS-120YAW_STP.zip

DOWNLOAD

MotorizedStages.zip

DOWNLOAD

Verfahrweg in mm: 500
Tischgröße in mm: 120x120
Spindeltyp: Kugelgewindespindel-Durchmesser Ø10mm, 10mm Steigung
Lagerung: Außenschienenstruktur
Achsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 9.6
Auflösung / (Voll) in µm/Puls: 20
Auflösung / (Halb) in µm/Puls: 10
Maximale Geschwindikteit in mm/sec: 100
Positioniergenauigkeit in µm: 25
Wiederholgenauigkeit in µm: 5
Maximale Nutzlastin N: 14.7
Pitch iN*cm: 0.12
Yaw iN*cm: 0.08
Roll iN*cm: 0.1
Totgang [µm]: 5
Umkehrspiel [µm]: 3
Parallelität in µm: 50
Paralellität der Lagerung µm: 15
Pitch [´´]/Yaw [´´]: 40/25
Sensor Artikelnummer: Kleiner Fotosensor: GP1S092HCPIF(Sharp Corporation)
Endschalter: Ausgestattet (Im Normalzustand geschlossen)
Home-Sensor: Ausgestattet
Näherungssensor: Ausgestattet
Auflösung der Stellschraube µm: 0.5
Motortyp: 5-Phasen-Schrittmotor 0.75A/Phase (Tamagawa Seiki Co., Ltd.)
Motor-Artikelnummer: TS3667N43E967 (42mm)
Schrittwinkel: 0.72°
Netzspannung: DC5-24V ±10%
Stromaufnahme: 80mA oder weniger (20mA oder weniger per sensor)
Steuerungsausgang: NPN Offener-Kollektor-AusgangDC30V oder weniger, 50mA oder weniger
Output Logik: Wenn schattiert: Ausgangstransistor aus (Keine Leitung)
Netzspannung /Strom: DC5V±5% / 100mA
Treiberkanal: D15D15A-CA
Maßstabskabel: GSEF-CA-3
Kompatible Treiber: -
Kompatible Controller: OSE-SHOT-302GS, OSE-SHOT-304GS, OSE-HIT-M*HIT-S

Downloads

OSE-HDS-120YAW_STP.zip

DOWNLOAD

MotorizedStages.zip

DOWNLOAD

Verfahrweg in mm: 500
Tischgröße in mm: 120x120
Spindeltyp: Kugelgewindespindel-Durchmesser Ø10mm, 10mm Steigung
Lagerung: Außenschienenstruktur
Achsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 9.6
Auflösung / (Voll) in µm/Puls: 20
Auflösung / (Halb) in µm/Puls: 10
Maximale Geschwindikteit in mm/sec: 100
Positioniergenauigkeit in µm: 25
Wiederholgenauigkeit in µm: 5
Maximale Nutzlastin N: 14.7
Pitch iN*cm: 0.12
Yaw iN*cm: 0.08
Roll iN*cm: 0.1
Totgang [µm]: 5
Umkehrspiel [µm]: 3
Parallelität in µm: 50
Paralellität der Lagerung µm: 15
Pitch [´´]/Yaw [´´]: 40/25
Sensor Artikelnummer: Kleiner Fotosensor: GP1S092HCPIF(Sharp Corporation)
Endschalter: Ausgestattet (Im Normalzustand geschlossen)
Home-Sensor: Ausgestattet
Näherungssensor: Ausgestattet
Auflösung der Stellschraube µm: 0.5
Motortyp: 5-Phasen-Schrittmotor 0.75A/Phase (Tamagawa Seiki Co., Ltd.)
Motor-Artikelnummer: TS3667N43E967 (42mm)
Schrittwinkel: 0.72°
Netzspannung: DC5-24V ±10%
Stromaufnahme: 80mA oder weniger (20mA oder weniger per sensor)
Steuerungsausgang: NPN Offener-Kollektor-AusgangDC30V oder weniger, 50mA oder weniger
Output Logik: Wenn schattiert: Ausgangstransistor aus (Keine Leitung)
Netzspannung /Strom: DC5V±5% / 100mA
Treiberkanal: D15D15A-CA
Maßstabskabel: GSEF-CA-3
Kompatible Treiber: -
Kompatible Controller: OSE-SHOT-302GS, OSE-SHOT-304GS, OSE-HIT-M*HIT-S

Downloads

OSE-HDS-120YAW_STP.zip

DOWNLOAD

MotorizedStages.zip

DOWNLOAD

Verfahrweg in mm: 500
Tischgröße in mm: 120x120
Spindeltyp: Kugelgewindespindel-Durchmesser Ø10mm, 10mm Steigung
Lagerung: Außenschienenstruktur
Achsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 9.6
Auflösung / (Voll) in µm/Puls: 20
Auflösung / (Halb) in µm/Puls: 10
Maximale Geschwindikteit in mm/sec: 100
Positioniergenauigkeit in µm: 25
Wiederholgenauigkeit in µm: 5
Maximale Nutzlastin N: 14.7
Pitch iN*cm: 0.12
Yaw iN*cm: 0.08
Roll iN*cm: 0.1
Totgang [µm]: 5
Umkehrspiel [µm]: 3
Parallelität in µm: 50
Paralellität der Lagerung µm: 15
Pitch [´´]/Yaw [´´]: 40/25
Sensor Artikelnummer: Kleiner Fotosensor: GP1S092HCPIF(Sharp Corporation)
Endschalter: Ausgestattet (Im Normalzustand geschlossen)
Home-Sensor: Ausgestattet
Näherungssensor: Ausgestattet
Auflösung der Stellschraube µm: 0.5
Motortyp: 5-Phasen-Schrittmotor 0.75A/Phase (Tamagawa Seiki Co., Ltd.)
Motor-Artikelnummer: TS3667N43E967 (42mm)
Schrittwinkel: 0.72°
Netzspannung: DC5-24V ±10%
Stromaufnahme: 80mA oder weniger (20mA oder weniger per sensor)
Steuerungsausgang: NPN Offener-Kollektor-AusgangDC30V oder weniger, 50mA oder weniger
Output Logik: Wenn schattiert: Ausgangstransistor aus (Keine Leitung)
Netzspannung /Strom: DC5V±5% / 100mA
Treiberkanal: D15D15A-CA
Maßstabskabel: GSEF-CA-3
Kompatible Treiber: -
Kompatible Controller: OSE-SHOT-302GS, OSE-SHOT-304GS, OSE-HIT-M*HIT-S
