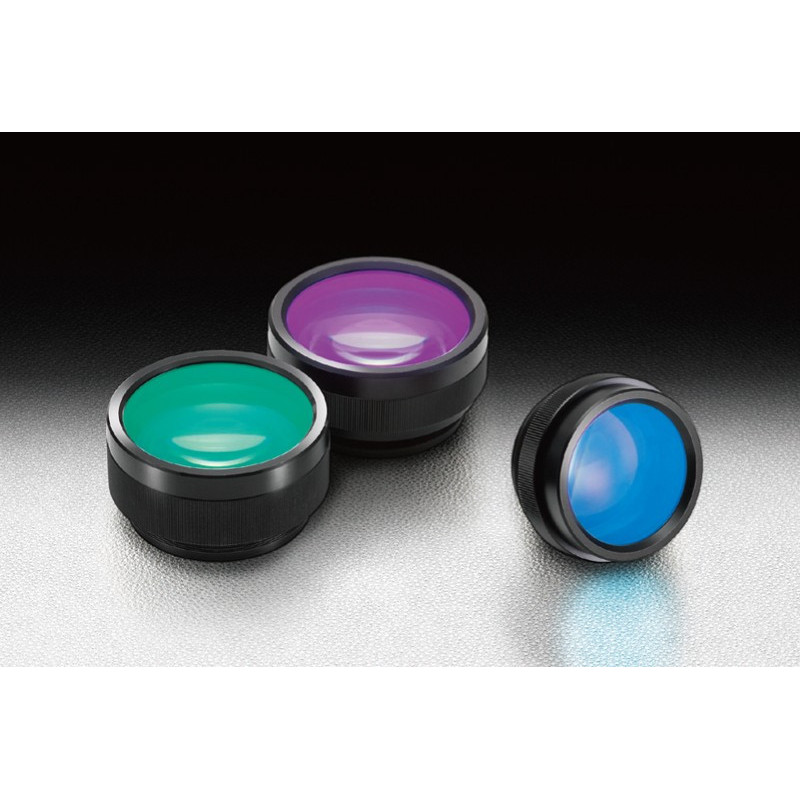

F-Theta Linsen für YAG

-->

Artikel-Nr.: OSE-f-Theta-100-532L

F-Theta-Objektive werden für Lasermarkierungen, Strichcodeleser, Lasermikrobearbeitung und andere Laseranwendungen eingesetzt.

Design-Wellenlänge in nm

Brennweite in mm

Für mehr Infos
Experten kontaktieren

Optik & Optomechanik Team
Tel.: +49 8153 405-11

opticsoptomechanics@laser2000.com

Beschreibung

Eintrittspupillendurchmesser in mm: Ø12
Brennweite f in mm: 100.2
Arbeitsabstand in mm: 114.7
Optimierte Wellenlänge in nm: 532
Scanwinkel in °: ±22,9
Scanbereich in mm: Ø80
Durchlässigkeit in %: >95
Telezentrisch: Nein
A in mm: 53.3
B in mm: 17.8
C in mm: 22.5
D in mm: 22.8
E in mm: 8
F in mm: Ø89
ØG in mm: Ø80
ØH in mm: Ø72
I: Ø60
ØJ in mm: 48.6
K in mm: Ø83
Schraube: M85 P1

Downloads

OSE-ftheta-100-532L_STP.zip

OSE-f-theta.pdf

Opt(ME-optics).zip

Eintrittspupillendurchmesser in mm: Ø12
Brennweite f in mm: 99.93
Arbeitsabstand in mm: 109.6
Optimierte Wellenlänge in nm: 1064
Scanwinkel in °: ±22,9
Scanbereich in mm: Ø80
Durchlässigkeit in %: >95
Telezentrisch: Nein
A in mm: 53.3
B in mm: 17
C in mm: 20
D in mm: 25.3
E in mm: 8
F in mm: Ø87
ØG in mm: Ø80
ØH in mm: Ø69
I: Ø57
ØJ in mm: 50.3
K in mm: Ø83
Schraube: M85 P1

Downloads

OSE-ftheta-100-1064L_STP.zip

OSE-f-theta.pdf

Opt(ME-optics).zip

Eintrittspupillendurchmesser in mm: Ø15
Brennweite f in mm: 152.1
Arbeitsabstand in mm: 168.6
Optimierte Wellenlänge in nm: 1064
Scanwinkel in °: ±24,0
Scanbereich in mm: Ø127,4
Durchlässigkeit in %: >95
Telezentrisch: Nein
A in mm: 63
B in mm: 19.8
C in mm: 26.8
D in mm: 28
E in mm: 8.2
F in mm: Ø87
ØG in mm: Ø80
ØH in mm: Ø74,5
I: Ø64
ØJ in mm: 56
K in mm: Ø86
Schraube: M85 P1

Downloads

OSE-ftheta-150-1064B_STP.zip

OSE-f-theta.pdf

Opt(ME-optics).zip

Eintrittspupillendurchmesser in mm: Ø12
Brennweite f in mm: 220
Arbeitsabstand in mm: 254.2
Optimierte Wellenlänge in nm: 1064
Scanwinkel in °: ±24,0
Scanbereich in mm: Ø184
Durchlässigkeit in %: >95
Telezentrisch: Nein
A in mm: 59.8
B in mm: 21.1
C in mm: 32.1
D in mm: 19.7
E in mm: 8
F in mm: Ø97
ØG in mm: Ø80
ØH in mm: -
I: Ø68
ØJ in mm: 48.8
K in mm: Ø97
Schraube: M85 P1

Downloads

OSE-ftheta-220-1064L_STP.zip

OSE-f-theta.pdf

Opt(ME-optics).zip

Eintrittspupillendurchmesser in mm: Ø15
Brennweite f in mm: 273
Arbeitsabstand in mm: 318.9
Optimierte Wellenlänge in nm: 1064
Scanwinkel in °: ±24,13
Scanbereich in mm: Ø230
Durchlässigkeit in %: >95
Telezentrisch: Nein
A in mm: 59.7
B in mm: 33.5
C in mm: 26
D in mm: 24.7
E in mm: 9
F in mm: Ø106
ØG in mm: Ø74
ØH in mm: -
I: Ø64
ØJ in mm: 67.2
K in mm: Ø106
Schraube: M85 P1

Downloads

OSE-ftheta-270-1064_STP.zip

OSE-f-theta.pdf

Opt(ME-optics).zip
