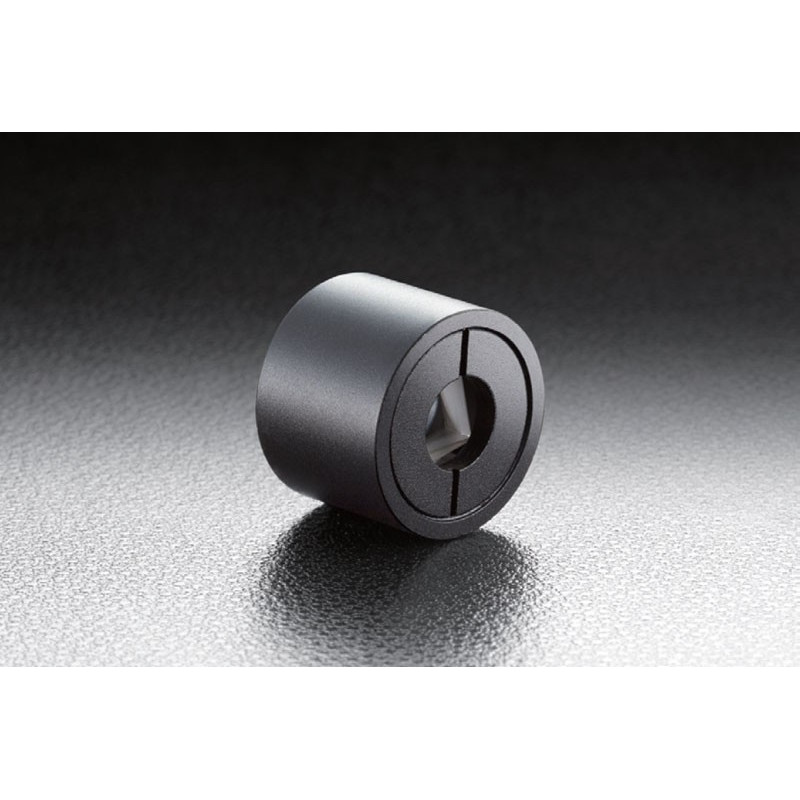

Wollaston-Prismen, Kalzit

-->

Artikel-Nr.: OSE-WPPC-06-14SN

Hierbei handelt es sich um Prismen zur Aufteilung des einfallenden Strahls in zwei linear polarisierte Strahlen mit orthogonaler Polarisationsrichtung. Calcit kann im sichtbaren bis zum infraroten Bereich eingesetzt werden.

Wellenlängenbereich in nm

Durchmesser A in mm

Wellenlängenbereich in nm

Durchmesser A in mm

Für mehr Infos
Experten kontaktieren

Optik & Optomechanik Team
Tel.: +49 8153 405-11

opticsoptomechanics@laser2000.com

Beschreibung

Material: Kalzit
Rahmenmaterial: Aluminiumveredelung: schwarz eloxiert
Laserzerstörschwelle in J/cm² : 0.3
Oberflächenplanität des Subtrats: λ/4
Strahlabweichung: <3
Beschichtung: MgF2 Einlagige Antireflexbeschichtung
Oberflächenqualität (Scratch - Dig): 20-10

Art: Polarisatoren
Wellenlängenbereich in nm: 350 - 2300
Material: Kalzit
Rahmenmaterial: Aluminiumveredelung: schwarz eloxiert
Laserzerstörschwelle in J/cm² : 0.3
Oberflächenplanität des Subtrats: λ/4
Strahlabweichung: <3
Beschichtung: MgF2 Einlagige Antireflexbeschichtung
Oberflächenqualität (Scratch - Dig): 20-10
Extinktionsverhältnis: <5×10^-5
ØA in mm: 8
ØD×L in mm: 25,4×16
Trennwinkel 350nm in °: 22.5
Trennwinkel 980nm in °: 19
Trennwinkel 2300nm in °: 16.7

Downloads

OSE-WPPB_WPPC.pdf

DOWNLOAD

Opt_Polarizers_.zip

DOWNLOAD

Art: Polarisatoren
Wellenlängenbereich in nm: 350 - 2300
Material: Kalzit
Rahmenmaterial: Aluminiumveredelung: schwarz eloxiert
Laserzerstörschwelle in J/cm² : 0.3
Oberflächenplanität des Subtrats: λ/4
Strahlabweichung: <3
Beschichtung: MgF2 Einlagige Antireflexbeschichtung
Oberflächenqualität (Scratch - Dig): 20-10
Extinktionsverhältnis: <5×10^-5
ØA in mm: 10
ØD×L in mm: 25,4×18
Trennwinkel 350nm in °: 22.5
Trennwinkel 980nm in °: 19
Trennwinkel 2300nm in °: 16.7

Downloads

OSE-WPPB_WPPC.pdf

DOWNLOAD

Opt_Polarizers_.zip

DOWNLOAD

Art: Polarisatoren
Wellenlängenbereich in nm: 350 - 2300
Material: Kalzit
Rahmenmaterial: Aluminiumveredelung: schwarz eloxiert
Laserzerstörschwelle in J/cm² : 0.3
Oberflächenplanität des Subtrats: λ/4
Strahlabweichung: <3
Beschichtung: MgF2 Einlagige Antireflexbeschichtung
Oberflächenqualität (Scratch - Dig): 20-10
Extinktionsverhältnis: <5×10^-5
ØA in mm: 10
ØD×L in mm: 25,4×18
Trennwinkel 350nm in °: 22.5
Trennwinkel 980nm in °: 19
Trennwinkel 2300nm in °: 16.7

Art: Polarisatoren
Wellenlängenbereich in nm: 350 - 2300
Material: Kalzit
Rahmenmaterial: Aluminiumveredelung: schwarz eloxiert
Laserzerstörschwelle in J/cm² : 0.3
Oberflächenplanität des Subtrats: λ/4
Strahlabweichung: <3
Beschichtung: MgF2 Einlagige Antireflexbeschichtung
Oberflächenqualität (Scratch - Dig): 20-10
Extinktionsverhältnis: <5×10^-5
ØA in mm: 10
ØD×L in mm: 25,4×18
Trennwinkel 350nm in °: 22.5
Trennwinkel 980nm in °: 19
Trennwinkel 2300nm in °: 16.7

Art: Polarisatoren
Wellenlängenbereich in nm: 350 - 2300
Material: Kalzit
Rahmenmaterial: Aluminiumveredelung: schwarz eloxiert
Laserzerstörschwelle in J/cm² : 0.3
Oberflächenplanität des Subtrats: λ/4
Strahlabweichung: <3
Beschichtung: MgF2 Einlagige Antireflexbeschichtung
Oberflächenqualität (Scratch - Dig): 20-10
Extinktionsverhältnis: <5×10^-5
ØA in mm: 6
ØD×L in mm: 15×14
Trennwinkel 350nm in °: 22.5
Trennwinkel 980nm in °: 19
Trennwinkel 2300nm in °: 16.7
