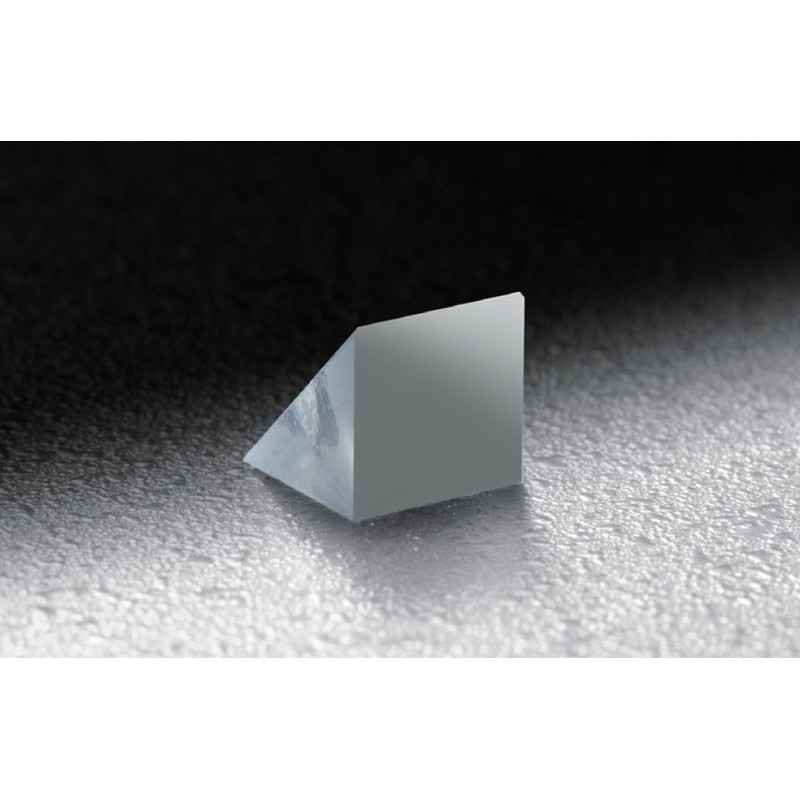

Beschichtete Prismen mit spitzer Kante

search
-->

Artikel-Nr.: OSE-KRPB4-10-550

Das Messerleistenprisma ist an den scharfen Kanten der rechtwinkligen Flächen poliert und hat an diesen Kanten keine Fasen.

A - B in mm
A - B in mm
alt

Für mehr Infos
Experten kontaktieren

Optik & Optomechanik Team
Tel.: +49 8153 405-11

Beschreibung

  • Material: BK7
  • Brechungsindex nd: 1.517
  • Oberflächenebenheit des Substrats: λ/4
  • Ridge Processing: Rechtwinklige Kante: Messerkante (nicht abgeschrägt) Andere Kante: Abgekürzt
  • Beschichtung: 2-Oberfläche, die den rechten Winkel bilden: Al + MgF2 (geschütztes Aluminium), Obliquität: Unbeschichtet
  • Oberflächenqualität (Scratch-Dig): 40-20
  • Freie Apertur: 90% vom Kreis oder von der Ellipse zum tatsächlichen Maß für Eingang und Ausgangsoberfläche
  • Laserzerstörschwelle J/cm²: 0.25
  • Winkelgenauigkeit 90°: ±1´
  • Winkelgenauigkeit 45°: ±1´
