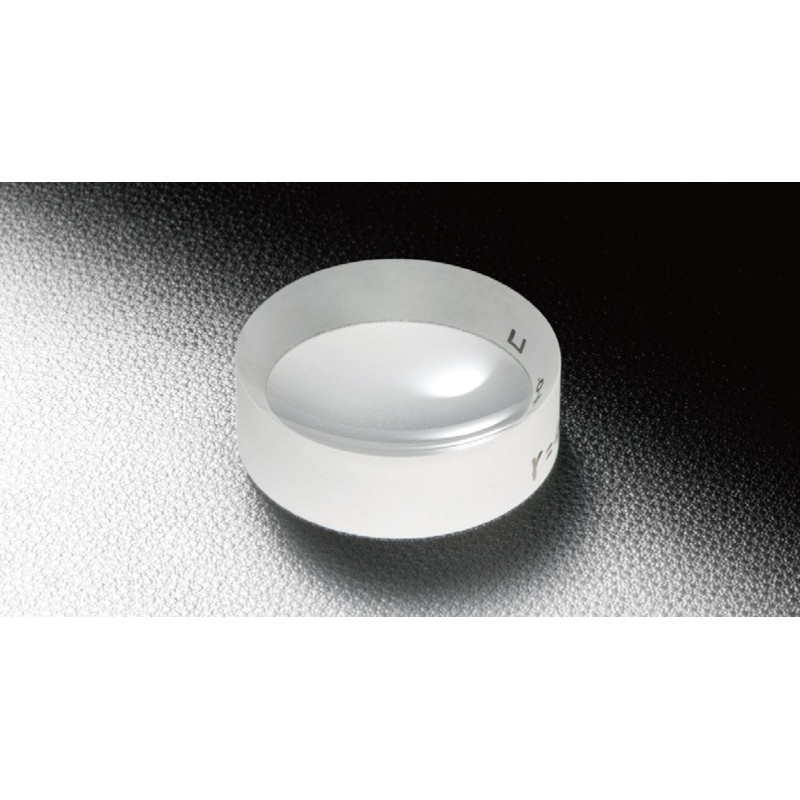

Aluminium-Konkaver Spiegel, Al, BK7

-->

Artikel-Nr.: OSE-TCAN-10C05-10

Diese Spiegel werden hauptsächlich als Primärspiegel in Spiegelteleskopen oder als Reflexionsspiegel einer kollimierenden optischen Systemlichtquelle verwendet.

Durchmesser in mm

Brennweite in mm

Durchmesser in mm

Brennweite in mm

Für mehr Infos
Experten kontaktieren

Optik & Optomechanik Team
Tel.: +49 8153 405-11

opticsoptomechanics@laser2000.com

Beschreibung

Beschichtete Aluminium-Konkave Spiegel. Ohne Schutzbeschichtung: Al

Art: Aluminium-Konkave Spiegel
Radius-Toleranz: ±2%
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Oberflächenqualität: 40-20
Rückseitige Oberfläche: Geschliffen

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø10
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.1
Krümmungsradius r in mm: 15
Brennweite f in mm: 7.5
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø10
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.4
Krümmungsradius r in mm: 20
Brennweite f in mm: 10
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø10
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.5
Krümmungsradius r in mm: 25
Brennweite f in mm: 12.5
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø10
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.6
Krümmungsradius r in mm: 30
Brennweite f in mm: 15
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø10
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.7
Krümmungsradius r in mm: 40
Brennweite f in mm: 20
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø10
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.7
Krümmungsradius r in mm: 50
Brennweite f in mm: 25
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø10
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.8
Krümmungsradius r in mm: 60
Brennweite f in mm: 30
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø10
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.8
Krümmungsradius r in mm: 70
Brennweite f in mm: 35
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø10
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.8
Krümmungsradius r in mm: 80
Brennweite f in mm: 40
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø10
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.9
Krümmungsradius r in mm: 90
Brennweite f in mm: 45
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø10
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.9
Krümmungsradius r in mm: 100
Brennweite f in mm: 50
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø10
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.9
Krümmungsradius r in mm: 120
Brennweite f in mm: 60
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø10
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.9
Krümmungsradius r in mm: 150
Brennweite f in mm: 75
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø10
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.9
Krümmungsradius r in mm: 200
Brennweite f in mm: 100
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø10
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.9
Krümmungsradius r in mm: 250
Brennweite f in mm: 125
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø10
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 5
Krümmungsradius r in mm: 300
Brennweite f in mm: 150
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø10
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 5
Krümmungsradius r in mm: 4000
Brennweite f in mm: 2000
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø10
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 5
Krümmungsradius r in mm: 500
Brennweite f in mm: 250
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø10
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 5
Krümmungsradius r in mm: 600
Brennweite f in mm: 300
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø10
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 5
Krümmungsradius r in mm: 700
Brennweite f in mm: 350
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø10
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 5
Krümmungsradius r in mm: 800
Brennweite f in mm: 400
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø10
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 5
Krümmungsradius r in mm: 1000
Brennweite f in mm: 500
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø10
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 5
Krümmungsradius r in mm: 1500
Brennweite f in mm: 750
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø10
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 5
Krümmungsradius r in mm: 2000
Brennweite f in mm: 1000
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø10
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 5
Krümmungsradius r in mm: 2500
Brennweite f in mm: 1250
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø10
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 5
Krümmungsradius r in mm: 3000
Brennweite f in mm: 1500
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø10
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 5
Krümmungsradius r in mm: 5000
Brennweite f in mm: 2500
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø10
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 5
Krümmungsradius r in mm: 10000
Brennweite f in mm: 5000
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø15
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 7
Dicke des Zentrums tc in mm: 3.6
Krümmungsradius r in mm: 10
Brennweite f in mm: 5
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø15
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 7
Dicke des Zentrums tc in mm: 5
Krümmungsradius r in mm: 15
Brennweite f in mm: 7.5
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø15
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 3.5
Krümmungsradius r in mm: 20
Brennweite f in mm: 10
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø15
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 3.8
Krümmungsradius r in mm: 25
Brennweite f in mm: 12.5
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø15
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4
Krümmungsradius r in mm: 30
Brennweite f in mm: 15
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø15
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.3
Krümmungsradius r in mm: 40
Brennweite f in mm: 20
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø15
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.4
Krümmungsradius r in mm: 50
Brennweite f in mm: 25
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø15
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.5
Krümmungsradius r in mm: 60
Brennweite f in mm: 30
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø15
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.6
Krümmungsradius r in mm: 70
Brennweite f in mm: 35
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø15
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.6
Krümmungsradius r in mm: 80
Brennweite f in mm: 40
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø15
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.7
Krümmungsradius r in mm: 90
Brennweite f in mm: 45
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø15
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.7
Krümmungsradius r in mm: 100
Brennweite f in mm: 50
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø15
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.8
Krümmungsradius r in mm: 120
Brennweite f in mm: 60
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø15
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.8
Krümmungsradius r in mm: 150
Brennweite f in mm: 75
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø15
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.9
Krümmungsradius r in mm: 200
Brennweite f in mm: 100
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø15
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.9
Krümmungsradius r in mm: 250
Brennweite f in mm: 125
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø15
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.9
Krümmungsradius r in mm: 300
Brennweite f in mm: 150
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø15
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.9
Krümmungsradius r in mm: 400
Brennweite f in mm: 200
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø15
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.9
Krümmungsradius r in mm: 500
Brennweite f in mm: 250
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø15
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 5
Krümmungsradius r in mm: 600
Brennweite f in mm: 300
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø15
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 5
Krümmungsradius r in mm: 700
Brennweite f in mm: 350
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø15
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 5
Krümmungsradius r in mm: 800
Brennweite f in mm: 400
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø15
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 5
Krümmungsradius r in mm: 1000
Brennweite f in mm: 500
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø15
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 5
Krümmungsradius r in mm: 1500
Brennweite f in mm: 750
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø15
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 5
Krümmungsradius r in mm: 2000
Brennweite f in mm: 1000
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø15
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 5
Krümmungsradius r in mm: 2500
Brennweite f in mm: 1250
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø15
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 5
Krümmungsradius r in mm: 3000
Brennweite f in mm: 1500
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø15
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 5
Krümmungsradius r in mm: 4000
Brennweite f in mm: 2000
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø15
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 5
Krümmungsradius r in mm: 5000
Brennweite f in mm: 2500
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø15
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 5
Krümmungsradius r in mm: 10000
Brennweite f in mm: 5000
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø15
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 5
Krümmungsradius r in mm: 30000
Brennweite f in mm: 15000
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø20
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 8
Dicke des Zentrums tc in mm: 4.2
Krümmungsradius r in mm: 15
Brennweite f in mm: 7.5
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø20
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 8
Dicke des Zentrums tc in mm: 5.3
Krümmungsradius r in mm: 20
Brennweite f in mm: 10
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø20
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 8
Dicke des Zentrums tc in mm: 5.9
Krümmungsradius r in mm: 25
Brennweite f in mm: 12.5
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø20
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 3.3
Krümmungsradius r in mm: 30
Brennweite f in mm: 15
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø20
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 3.7
Krümmungsradius r in mm: 40
Brennweite f in mm: 20
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø20
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4
Krümmungsradius r in mm: 50
Brennweite f in mm: 25
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø20
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.2
Krümmungsradius r in mm: 60
Brennweite f in mm: 30
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø20
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.3
Krümmungsradius r in mm: 70
Brennweite f in mm: 35
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø20
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.4
Krümmungsradius r in mm: 80
Brennweite f in mm: 40
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø20
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.4
Krümmungsradius r in mm: 90
Brennweite f in mm: 45
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø20
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.5
Krümmungsradius r in mm: 100
Brennweite f in mm: 50
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø20
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.6
Krümmungsradius r in mm: 120
Brennweite f in mm: 60
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø20
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.7
Krümmungsradius r in mm: 150
Brennweite f in mm: 75
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø20
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.7
Krümmungsradius r in mm: 200
Brennweite f in mm: 100
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø20
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.8
Krümmungsradius r in mm: 250
Brennweite f in mm: 125
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø20
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.8
Krümmungsradius r in mm: 300
Brennweite f in mm: 150
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø20
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.9
Krümmungsradius r in mm: 400
Brennweite f in mm: 200
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø20
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.9
Krümmungsradius r in mm: 500
Brennweite f in mm: 250
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø20
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.9
Krümmungsradius r in mm: 600
Brennweite f in mm: 300
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø20
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.9
Krümmungsradius r in mm: 700
Brennweite f in mm: 350
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø20
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.9
Krümmungsradius r in mm: 800
Brennweite f in mm: 400
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø20
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 5
Krümmungsradius r in mm: 1000
Brennweite f in mm: 500
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø20
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 5
Krümmungsradius r in mm: 1500
Brennweite f in mm: 750
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø20
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 5
Krümmungsradius r in mm: 2000
Brennweite f in mm: 1000
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø20
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 5
Krümmungsradius r in mm: 2500
Brennweite f in mm: 1250
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø20
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 5
Krümmungsradius r in mm: 3000
Brennweite f in mm: 1500
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø20
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 5
Krümmungsradius r in mm: 4000
Brennweite f in mm: 2000
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø20
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 5
Krümmungsradius r in mm: 5000
Brennweite f in mm: 2500
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø20
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 5
Krümmungsradius r in mm: 10000
Brennweite f in mm: 5000
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø20
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 5
Krümmungsradius r in mm: 30000
Brennweite f in mm: 15000
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø25
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 10
Dicke des Zentrums tc in mm: 3.3
Krümmungsradius r in mm: 15
Brennweite f in mm: 7.5
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø25
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 7
Dicke des Zentrums tc in mm: 2.6
Krümmungsradius r in mm: 20
Brennweite f in mm: 10
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø25
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 7
Dicke des Zentrums tc in mm: 3.7
Krümmungsradius r in mm: 25
Brennweite f in mm: 12.5
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø25
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 7
Dicke des Zentrums tc in mm: 4.3
Krümmungsradius r in mm: 30
Brennweite f in mm: 15
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø25
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 7
Dicke des Zentrums tc in mm: 5
Krümmungsradius r in mm: 40
Brennweite f in mm: 20
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø25
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 7
Dicke des Zentrums tc in mm: 5.4
Krümmungsradius r in mm: 50
Brennweite f in mm: 25
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø25
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 3.7
Krümmungsradius r in mm: 60
Brennweite f in mm: 30
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø25
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 3.9
Krümmungsradius r in mm: 70
Brennweite f in mm: 35
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø25
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4
Krümmungsradius r in mm: 80
Brennweite f in mm: 40
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø25
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.1
Krümmungsradius r in mm: 90
Brennweite f in mm: 45
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø25
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.2
Krümmungsradius r in mm: 100
Brennweite f in mm: 50
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø25
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.3
Krümmungsradius r in mm: 120
Brennweite f in mm: 60
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø25
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.5
Krümmungsradius r in mm: 150
Brennweite f in mm: 75
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø25
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.6
Krümmungsradius r in mm: 200
Brennweite f in mm: 100
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø25
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.6
Krümmungsradius r in mm: 250
Brennweite f in mm: 125
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø25
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.7
Krümmungsradius r in mm: 300
Brennweite f in mm: 150
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø25
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.7
Krümmungsradius r in mm: 400
Brennweite f in mm: 200
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø25
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.8
Krümmungsradius r in mm: 500
Brennweite f in mm: 250
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø25
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.8
Krümmungsradius r in mm: 600
Brennweite f in mm: 300
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø25
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.9
Krümmungsradius r in mm: 700
Brennweite f in mm: 350
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø25
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.9
Krümmungsradius r in mm: 800
Brennweite f in mm: 400
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø25
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.9
Krümmungsradius r in mm: 1000
Brennweite f in mm: 500
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø25
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.9
Krümmungsradius r in mm: 1500
Brennweite f in mm: 750
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø25
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.9
Krümmungsradius r in mm: 2000
Brennweite f in mm: 1000
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø25
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 5
Krümmungsradius r in mm: 2500
Brennweite f in mm: 1250
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø25
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 5
Krümmungsradius r in mm: 3000
Brennweite f in mm: 1500
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø25
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 5
Krümmungsradius r in mm: 4000
Brennweite f in mm: 2000
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø25
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 5
Krümmungsradius r in mm: 5000
Brennweite f in mm: 2500
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø25
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 5
Krümmungsradius r in mm: 10000
Brennweite f in mm: 5000
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø25
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 5
Krümmungsradius r in mm: 30000
Brennweite f in mm: 15000
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø25.4
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 7
Dicke des Zentrums tc in mm: 5.4
Krümmungsradius r in mm: 50
Brennweite f in mm: 25
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø25.4
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.2
Krümmungsradius r in mm: 100
Brennweite f in mm: 50
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø25.4
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.7
Krümmungsradius r in mm: 250
Brennweite f in mm: 125
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø25.4
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.8
Krümmungsradius r in mm: 500
Brennweite f in mm: 250
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø25.4
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.9
Krümmungsradius r in mm: 1000
Brennweite f in mm: 500
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø30
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 10
Dicke des Zentrums tc in mm: 3.2
Krümmungsradius r in mm: 20
Brennweite f in mm: 10
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø30
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 10
Dicke des Zentrums tc in mm: 5
Krümmungsradius r in mm: 25
Brennweite f in mm: 12.5
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø30
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 7
Dicke des Zentrums tc in mm: 3
Krümmungsradius r in mm: 30
Brennweite f in mm: 15
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø30
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 7
Dicke des Zentrums tc in mm: 4.1
Krümmungsradius r in mm: 40
Brennweite f in mm: 20
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø30
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 7
Dicke des Zentrums tc in mm: 4.7
Krümmungsradius r in mm: 50
Brennweite f in mm: 25
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø30
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 7
Dicke des Zentrums tc in mm: 5.1
Krümmungsradius r in mm: 60
Brennweite f in mm: 30
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø30
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 7
Dicke des Zentrums tc in mm: 5.4
Krümmungsradius r in mm: 70
Brennweite f in mm: 35
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø30
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 7
Dicke des Zentrums tc in mm: 5.6
Krümmungsradius r in mm: 80
Brennweite f in mm: 40
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø30
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 7
Dicke des Zentrums tc in mm: 5.7
Krümmungsradius r in mm: 90
Brennweite f in mm: 45
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø30
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 7
Dicke des Zentrums tc in mm: 5.9
Krümmungsradius r in mm: 100
Brennweite f in mm: 50
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø30
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.1
Krümmungsradius r in mm: 120
Brennweite f in mm: 60
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø30
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.2
Krümmungsradius r in mm: 150
Brennweite f in mm: 75
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø30
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.4
Krümmungsradius r in mm: 200
Brennweite f in mm: 100
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø30
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.5
Krümmungsradius r in mm: 250
Brennweite f in mm: 125
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø30
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.6
Krümmungsradius r in mm: 300
Brennweite f in mm: 150
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø30
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.7
Krümmungsradius r in mm: 400
Brennweite f in mm: 200
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø30
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.8
Krümmungsradius r in mm: 500
Brennweite f in mm: 250
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø30
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.8
Krümmungsradius r in mm: 600
Brennweite f in mm: 300
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø30
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.8
Krümmungsradius r in mm: 700
Brennweite f in mm: 350
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø30
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.9
Krümmungsradius r in mm: 800
Brennweite f in mm: 400
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø30
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.9
Krümmungsradius r in mm: 1000
Brennweite f in mm: 500
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø30
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.9
Krümmungsradius r in mm: 1500
Brennweite f in mm: 750
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø30
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 4.9
Krümmungsradius r in mm: 2000
Brennweite f in mm: 1000
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø30
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 5
Krümmungsradius r in mm: 2500
Brennweite f in mm: 1250
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø30
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 5
Krümmungsradius r in mm: 3000
Brennweite f in mm: 1500
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø30
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 5
Krümmungsradius r in mm: 3500
Brennweite f in mm: 1750
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø30
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 5
Krümmungsradius r in mm: 4000
Brennweite f in mm: 2000
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø30
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 5
Krümmungsradius r in mm: 5000
Brennweite f in mm: 2500
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø30
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 5
Krümmungsradius r in mm: 10000
Brennweite f in mm: 5000
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø30
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 5
Krümmungsradius r in mm: 30000
Brennweite f in mm: 15000
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø40
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 13
Dicke des Zentrums tc in mm: 3
Krümmungsradius r in mm: 25
Brennweite f in mm: 12.5
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø40
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 13
Dicke des Zentrums tc in mm: 5.4
Krümmungsradius r in mm: 30
Brennweite f in mm: 15
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø40
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 13
Dicke des Zentrums tc in mm: 7.6
Krümmungsradius r in mm: 40
Brennweite f in mm: 20
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø40
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 13
Dicke des Zentrums tc in mm: 8.8
Krümmungsradius r in mm: 50
Brennweite f in mm: 25
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø40
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 10
Dicke des Zentrums tc in mm: 6.6
Krümmungsradius r in mm: 60
Brennweite f in mm: 30
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø40
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 10
Dicke des Zentrums tc in mm: 7.1
Krümmungsradius r in mm: 70
Brennweite f in mm: 35
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø40
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 8
Dicke des Zentrums tc in mm: 5.5
Krümmungsradius r in mm: 80
Brennweite f in mm: 40
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø40
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 8
Dicke des Zentrums tc in mm: 5.7
Krümmungsradius r in mm: 90
Brennweite f in mm: 45
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø40
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 8
Dicke des Zentrums tc in mm: 6
Krümmungsradius r in mm: 100
Brennweite f in mm: 50
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø40
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 7
Dicke des Zentrums tc in mm: 5.7
Krümmungsradius r in mm: 150
Brennweite f in mm: 75
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø40
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 7
Dicke des Zentrums tc in mm: 6
Krümmungsradius r in mm: 200
Brennweite f in mm: 100
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø40
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 7
Dicke des Zentrums tc in mm: 6.2
Krümmungsradius r in mm: 250
Brennweite f in mm: 125
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø40
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 6
Dicke des Zentrums tc in mm: 5.3
Krümmungsradius r in mm: 300
Brennweite f in mm: 150
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø40
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 6
Dicke des Zentrums tc in mm: 5.5
Krümmungsradius r in mm: 400
Brennweite f in mm: 200
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø40
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 6
Dicke des Zentrums tc in mm: 5.6
Krümmungsradius r in mm: 500
Brennweite f in mm: 250
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø40
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 6
Dicke des Zentrums tc in mm: 5.8
Krümmungsradius r in mm: 1000
Brennweite f in mm: 500
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø40
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 6
Dicke des Zentrums tc in mm: 5.9
Krümmungsradius r in mm: 1500
Brennweite f in mm: 750
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø50
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 16
Dicke des Zentrums tc in mm: 7.2
Krümmungsradius r in mm: 40
Brennweite f in mm: 20
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø50
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 13
Dicke des Zentrums tc in mm: 6.3
Krümmungsradius r in mm: 50
Brennweite f in mm: 25
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø50
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 10
Dicke des Zentrums tc in mm: 4.5
Krümmungsradius r in mm: 60
Brennweite f in mm: 30
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø50
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 10
Dicke des Zentrums tc in mm: 5.4
Krümmungsradius r in mm: 70
Brennweite f in mm: 35
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø50
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 10
Dicke des Zentrums tc in mm: 6
Krümmungsradius r in mm: 80
Brennweite f in mm: 40
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø50
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 10
Dicke des Zentrums tc in mm: 6.5
Krümmungsradius r in mm: 90
Brennweite f in mm: 45
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø50
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 10
Dicke des Zentrums tc in mm: 6.8
Krümmungsradius r in mm: 100
Brennweite f in mm: 50
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø50
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 8
Dicke des Zentrums tc in mm: 5.4
Krümmungsradius r in mm: 120
Brennweite f in mm: 60
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø50
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 8
Dicke des Zentrums tc in mm: 5.9
Krümmungsradius r in mm: 150
Brennweite f in mm: 75
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø50
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 8
Dicke des Zentrums tc in mm: 6.4
Krümmungsradius r in mm: 200
Brennweite f in mm: 100
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø50
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 8
Dicke des Zentrums tc in mm: 6.7
Krümmungsradius r in mm: 250
Brennweite f in mm: 125
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø50
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 8
Dicke des Zentrums tc in mm: 7
Krümmungsradius r in mm: 300
Brennweite f in mm: 150
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø50
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 8
Dicke des Zentrums tc in mm: 7.2
Krümmungsradius r in mm: 400
Brennweite f in mm: 200
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø50
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 8
Dicke des Zentrums tc in mm: 7.4
Krümmungsradius r in mm: 500
Brennweite f in mm: 250
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø50
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 8
Dicke des Zentrums tc in mm: 7.5
Krümmungsradius r in mm: 600
Brennweite f in mm: 300
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø50
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 8
Dicke des Zentrums tc in mm: 7.6
Krümmungsradius r in mm: 700
Brennweite f in mm: 350
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø50
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 8
Dicke des Zentrums tc in mm: 7.6
Krümmungsradius r in mm: 800
Brennweite f in mm: 400
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø50
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 8
Dicke des Zentrums tc in mm: 7.7
Krümmungsradius r in mm: 1000
Brennweite f in mm: 500
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø50
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 8
Dicke des Zentrums tc in mm: 7.8
Krümmungsradius r in mm: 1500
Brennweite f in mm: 750
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø50
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 8
Dicke des Zentrums tc in mm: 7.8
Krümmungsradius r in mm: 2000
Brennweite f in mm: 1000
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø50
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 8
Dicke des Zentrums tc in mm: 7.9
Krümmungsradius r in mm: 2500
Brennweite f in mm: 1250
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø50
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 8
Dicke des Zentrums tc in mm: 7.9
Krümmungsradius r in mm: 3000
Brennweite f in mm: 1500
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø50
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 8
Dicke des Zentrums tc in mm: 7.9
Krümmungsradius r in mm: 3500
Brennweite f in mm: 1750
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø50
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 8
Dicke des Zentrums tc in mm: 7.9
Krümmungsradius r in mm: 4000
Brennweite f in mm: 2000
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø50
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 8
Dicke des Zentrums tc in mm: 7.9
Krümmungsradius r in mm: 5000
Brennweite f in mm: 2500
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø50
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 8
Dicke des Zentrums tc in mm: 8
Krümmungsradius r in mm: 10000
Brennweite f in mm: 5000
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø50
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 8
Dicke des Zentrums tc in mm: 8
Krümmungsradius r in mm: 30000
Brennweite f in mm: 15000
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip

Art: Aluminium-Konkave Spiegelsubstrate
Durchmesser D in mm: Ø10
Radius-Toleranz: ±2%
Dicke der Kante te in mm: 5
Dicke des Zentrums tc in mm: 3.7
Krümmungsradius r in mm: 10
Brennweite f in mm: 5
Material: BK7
Kugel-Genauigkeit: λ/2
Freie Apertur: 85% der tatsächlichen Apertur
Beschichtung: Al
Rückseitige Oberfläche: Geschliffen

Downloads

OSE-TCBS_TCA_TCAN.pdf

Opt_Substratesundamp_Windows_.zip
