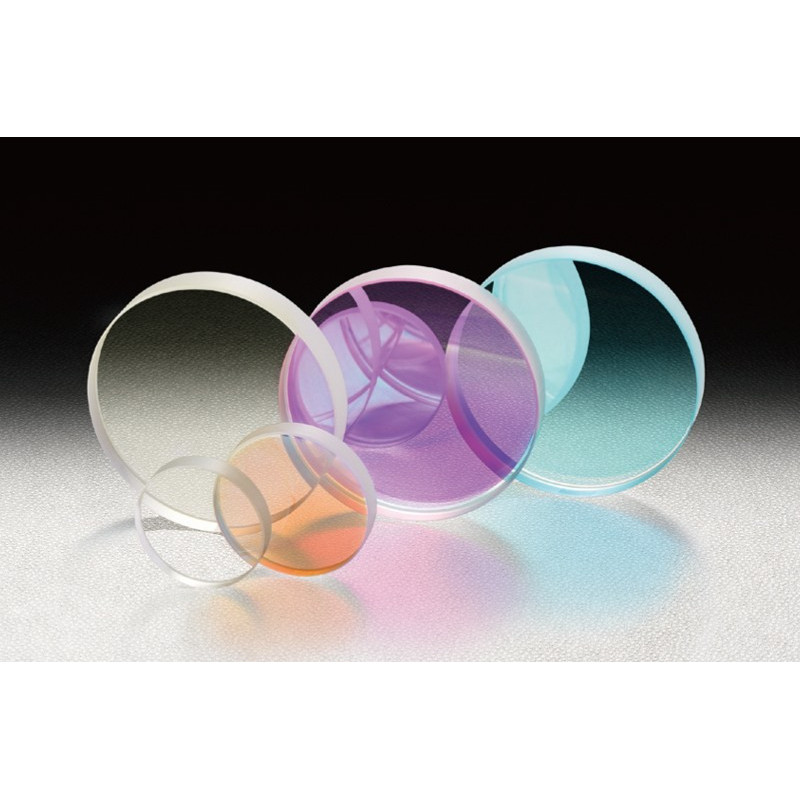

Hochleistungs-Laserlinien-Spiegel

-->

Artikel-Nr.: OSE-TFMHP-30C05-193

Alle dielektrischen Beschichtungsdesigns sind wesentlich widerstandsfähiger gegen Laserschäden als typische Spiegel und eignen sich für den Einsatz mit Hochleistungslasersystemen.

Wellenlängenbereich in nm

Durchmesser in mm

Wellenlängenbereich in nm

Durchmesser in mm

Für mehr Infos
Experten kontaktieren

Optik & Optomechanik Team
Tel.: +49 8153 405-11

opticsoptomechanics@laser2000.com

Beschreibung

Art: Laserlinien-Spiegel

Einfallswinkel (°): 45
Beschichtung: Dielektrische Beschichtung

Material: BK7

Ebenheit: λ/10

Oberflächenebenheit (Scratch-Dig): 10-5

Artikelnummer: OSE-TFMHP-30C05-193

Art: Laserlinien-Spiegel

Wellenlängenbereich (nm): 193 - -
Einfallswinkel (°): 45
Reflektivität (%): 95
Beschichtung: Dielektrische Beschichtung

Laserzerstörschwelle (J/cm²): 2

Durchmesser (mm): 30
Dicke der Optik (mm): 5
Krümmung (mm): ∞

Material: BK7

Ebenheit: λ/10

Oberflächenebenheit (Scratch-Dig): 10-5

Downloads

Artikelnummer: OSE-TFMHP-50C08-193

Art: Laserlinien-Spiegel

Wellenlängenbereich (nm): 193 - -
Einfallswinkel (°): 45
Reflektivität (%): 95
Beschichtung: Dielektrische Beschichtung

Laserzerstörschwelle (J/cm²): 2

Durchmesser (mm): 50
Dicke der Optik (mm): 8
Krümmung (mm): ∞

Material: BK7

Ebenheit: λ/10

Oberflächenebenheit (Scratch-Dig): 10-5

Downloads

OSE-TFMHP.pdf

DOWNLOAD

TFMHP.xls

DOWNLOAD

Opt_Mirrors_.zip

DOWNLOAD

Artikelnummer: OSE-TFMHP-25.4C05-193

Art: Laserlinien-Spiegel

Wellenlängenbereich (nm): 193 - -
Einfallswinkel (°): 45
Reflektivität (%): 95
Beschichtung: Dielektrische Beschichtung

Laserzerstörschwelle (J/cm²): 2

Durchmesser (mm): 25.4
Dicke der Optik (mm): 5
Krümmung (mm): ∞

Material: BK7

Ebenheit: λ/10

Oberflächenebenheit (Scratch-Dig): 10-5

Downloads

OSE-TFMHP.pdf

DOWNLOAD

TFMHP.xls

DOWNLOAD

Opt_Mirrors_.zip

DOWNLOAD

Artikelnummer: OSE-TFMHP-30C05-248

Art: Laserlinien-Spiegel

Wellenlängenbereich (nm): 248 - -
Einfallswinkel (°): 45
Reflektivität (%): 98
Beschichtung: Dielektrische Beschichtung

Laserzerstörschwelle (J/cm²): 4

Durchmesser (mm): 30
Dicke der Optik (mm): 5
Krümmung (mm): ∞

Material: BK7

Ebenheit: λ/10

Oberflächenebenheit (Scratch-Dig): 10-5

Downloads

OSE-TFMHP.pdf

DOWNLOAD

TFMHP.xls

DOWNLOAD

Opt_Mirrors_.zip

DOWNLOAD

Artikelnummer: OSE-TFMHP-50C08-248

Art: Laserlinien-Spiegel

Wellenlängenbereich (nm): 248 - -
Einfallswinkel (°): 45
Reflektivität (%): 98
Beschichtung: Dielektrische Beschichtung

Laserzerstörschwelle (J/cm²): 4

Durchmesser (mm): 50
Dicke der Optik (mm): 8
Krümmung (mm): ∞

Material: BK7

Ebenheit: λ/10

Oberflächenebenheit (Scratch-Dig): 10-5

Downloads

OSE-TFMHP.pdf

DOWNLOAD

TFMHP.xls

DOWNLOAD

Opt_Mirrors_.zip

DOWNLOAD

Artikelnummer: OSE-TFMHP-25.4C05-248

Art: Laserlinien-Spiegel

Wellenlängenbereich (nm): 248 - -
Einfallswinkel (°): 45
Reflektivität (%): 98
Beschichtung: Dielektrische Beschichtung

Laserzerstörschwelle (J/cm²): 4

Durchmesser (mm): 25.4
Dicke der Optik (mm): 5
Krümmung (mm): ∞

Material: BK7

Ebenheit: λ/10

Oberflächenebenheit (Scratch-Dig): 10-5

Downloads

OSE-TFMHP.pdf

DOWNLOAD

TFMHP.xls

DOWNLOAD

Opt_Mirrors_.zip

DOWNLOAD

Artikelnummer: OSE-TFMHP-30C05-266

Art: Laserlinien-Spiegel

Wellenlängenbereich (nm): 266 - -
Einfallswinkel (°): 45
Reflektivität (%): 98
Beschichtung: Dielektrische Beschichtung

Laserzerstörschwelle (J/cm²): 5

Durchmesser (mm): 30
Dicke der Optik (mm): 5
Krümmung (mm): ∞

Material: BK7

Ebenheit: λ/10

Oberflächenebenheit (Scratch-Dig): 10-5

Downloads

OSE-TFMHP.pdf

DOWNLOAD

TFMHP.xls

DOWNLOAD

Opt_Mirrors_.zip

DOWNLOAD

Artikelnummer: OSE-TFMHP-50C08-266

Art: Laserlinien-Spiegel

Wellenlängenbereich (nm): 266 - -
Einfallswinkel (°): 45
Reflektivität (%): 98
Beschichtung: Dielektrische Beschichtung

Laserzerstörschwelle (J/cm²): 5

Durchmesser (mm): 50
Dicke der Optik (mm): 8
Krümmung (mm): ∞

Material: BK7

Ebenheit: λ/10

Oberflächenebenheit (Scratch-Dig): 10-5

Downloads

OSE-TFMHP.pdf

DOWNLOAD

TFMHP.xls

DOWNLOAD

Opt_Mirrors_.zip

DOWNLOAD

Artikelnummer: OSE-TFMHP-25.4C05-266

Art: Laserlinien-Spiegel

Wellenlängenbereich (nm): 266 - -
Einfallswinkel (°): 45
Reflektivität (%): 98
Beschichtung: Dielektrische Beschichtung

Laserzerstörschwelle (J/cm²): 5

Durchmesser (mm): 25.4
Dicke der Optik (mm): 5
Krümmung (mm): ∞

Material: BK7

Ebenheit: λ/10

Oberflächenebenheit (Scratch-Dig): 10-5

Downloads

OSE-TFMHP.pdf

DOWNLOAD

TFMHP.xls

DOWNLOAD

Opt_Mirrors_.zip

DOWNLOAD

Artikelnummer: OSE-TFMHP-30C05-355

Art: Laserlinien-Spiegel

Wellenlängenbereich (nm): 355 - -
Einfallswinkel (°): 45
Reflektivität (%): 99
Beschichtung: Dielektrische Beschichtung

Laserzerstörschwelle (J/cm²): 8

Durchmesser (mm): 30
Dicke der Optik (mm): 5
Krümmung (mm): ∞

Material: BK7

Ebenheit: λ/10

Oberflächenebenheit (Scratch-Dig): 10-5

Downloads

OSE-TFMHP.pdf

DOWNLOAD

TFMHP.xls

DOWNLOAD

Opt_Mirrors_.zip

DOWNLOAD

Artikelnummer: OSE-TFMHP-50C08-355

Art: Laserlinien-Spiegel

Wellenlängenbereich (nm): 355 - -
Einfallswinkel (°): 45
Reflektivität (%): 99
Beschichtung: Dielektrische Beschichtung

Laserzerstörschwelle (J/cm²): 8

Durchmesser (mm): 50
Dicke der Optik (mm): 8
Krümmung (mm): ∞

Material: BK7

Ebenheit: λ/10

Oberflächenebenheit (Scratch-Dig): 10-5

Downloads

OSE-TFMHP.pdf

DOWNLOAD

TFMHP.xls

DOWNLOAD

Opt_Mirrors_.zip

DOWNLOAD

Artikelnummer: OSE-TFMHP-25.4C05-355

Art: Laserlinien-Spiegel

Wellenlängenbereich (nm): 355 - -
Einfallswinkel (°): 45
Reflektivität (%): 99
Beschichtung: Dielektrische Beschichtung

Laserzerstörschwelle (J/cm²): 8

Durchmesser (mm): 25.4
Dicke der Optik (mm): 5
Krümmung (mm): ∞

Material: BK7

Ebenheit: λ/10

Oberflächenebenheit (Scratch-Dig): 10-5

Downloads

OSE-TFMHP.pdf

DOWNLOAD

TFMHP.xls

DOWNLOAD

Opt_Mirrors_.zip

DOWNLOAD

Artikelnummer: OSE-TFMHP-30C05-532

Art: Laserlinien-Spiegel

Wellenlängenbereich (nm): 532 - -
Einfallswinkel (°): 45
Reflektivität (%): 99
Beschichtung: Dielektrische Beschichtung

Laserzerstörschwelle (J/cm²): 26.5

Durchmesser (mm): 30
Dicke der Optik (mm): 5
Krümmung (mm): ∞

Material: BK7

Ebenheit: λ/10

Oberflächenebenheit (Scratch-Dig): 10-5

Downloads

OSE-TFMHP.pdf

DOWNLOAD

TFMHP.xls

DOWNLOAD

Opt_Mirrors_.zip

DOWNLOAD

Artikelnummer: OSE-TFMHP-50C08-532

Art: Laserlinien-Spiegel

Wellenlängenbereich (nm): 532 - -
Einfallswinkel (°): 45
Reflektivität (%): 99
Beschichtung: Dielektrische Beschichtung

Laserzerstörschwelle (J/cm²): 26.5

Durchmesser (mm): 50
Dicke der Optik (mm): 8
Krümmung (mm): ∞

Material: BK7

Ebenheit: λ/10

Oberflächenebenheit (Scratch-Dig): 10-5

Downloads

OSE-TFMHP.pdf

DOWNLOAD

TFMHP.xls

DOWNLOAD

Opt_Mirrors_.zip

DOWNLOAD

Artikelnummer: OSE-TFMHP-25.4C05-532

Art: Laserlinien-Spiegel

Wellenlängenbereich (nm): 532 - -
Einfallswinkel (°): 45
Reflektivität (%): 99
Beschichtung: Dielektrische Beschichtung

Laserzerstörschwelle (J/cm²): 26.5

Durchmesser (mm): 25.4
Dicke der Optik (mm): 5
Krümmung (mm): ∞

Material: BK7

Ebenheit: λ/10

Oberflächenebenheit (Scratch-Dig): 10-5

Downloads

OSE-TFMHP.pdf

DOWNLOAD

TFMHP.xls

DOWNLOAD

Opt_Mirrors_.zip

DOWNLOAD

Artikelnummer: OSE-TFMHP-30C05-1064

Art: Laserlinien-Spiegel

Wellenlängenbereich (nm): 1064 - -
Einfallswinkel (°): 45
Reflektivität (%): 99
Beschichtung: Dielektrische Beschichtung

Laserzerstörschwelle (J/cm²): 28

Durchmesser (mm): 30
Dicke der Optik (mm): 5
Krümmung (mm): ∞

Material: BK7

Ebenheit: λ/10

Oberflächenebenheit (Scratch-Dig): 10-5

Downloads

OSE-TFMHP.pdf

DOWNLOAD

TFMHP.xls

DOWNLOAD

Opt_Mirrors_.zip

DOWNLOAD

Artikelnummer: OSE-TFMHP-50C08-1064

Art: Laserlinien-Spiegel

Wellenlängenbereich (nm): 1064 - -
Einfallswinkel (°): 45
Reflektivität (%): 99
Beschichtung: Dielektrische Beschichtung

Laserzerstörschwelle (J/cm²): 28

Durchmesser (mm): 50
Dicke der Optik (mm): 8
Krümmung (mm): ∞

Material: BK7

Ebenheit: λ/10

Oberflächenebenheit (Scratch-Dig): 10-5

Downloads

Art: Laserlinien-Spiegel

Wellenlängenbereich (nm): 1064 - -
Einfallswinkel (°): 45
Reflektivität (%): 99
Beschichtung: Dielektrische Beschichtung

Laserzerstörschwelle (J/cm²): 28

Durchmesser (mm): 25.4
Dicke der Optik (mm): 5
Krümmung (mm): ∞

Material: BK7

Ebenheit: λ/10

Oberflächenebenheit (Scratch-Dig): 10-5

Downloads
