Verchromte Strahlteilerplatten

-->

Artikel-Nr.: OSE-PSCH-25.4C03-10-550

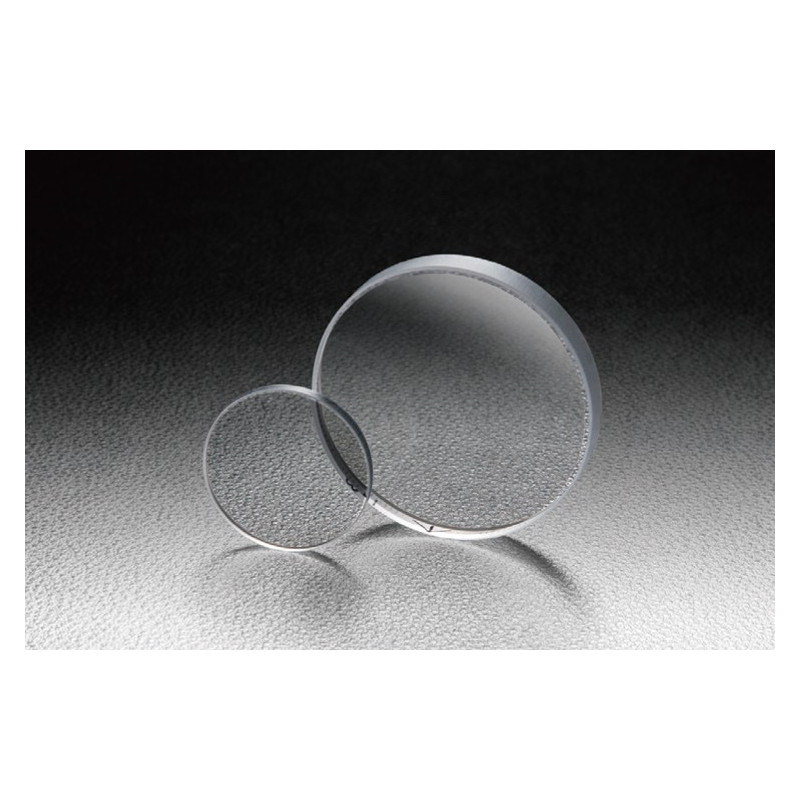

Chromplatten-Halbspiegel sind Platten-Strahlteiler, die auf der Vorderseite von optischen Parallelen oder keilförmigen Substraten mit Chrom beschichtet sind.

Wellenlängenbereich in nm

Durchmesser in mm

Dicke in mm

Wellenlängenbereich in nm

Durchmesser in mm

Dicke in mm

Für mehr Infos
Experten kontaktieren

Optik & Optomechanik Team
Tel.: +49 8153 405-11

opticsoptomechanics@laser2000.com

Beschreibung

Material: BK7
Oberflächenebenheit des Substrats: λ/10
Beschichtung: Vorderseite: Chrom / Rückseite: Mehrschichtige Antireflexbeschichtung
Einfallswinkel in °: 45
Divergenzverhältnis (Reflektionsvermögen:Durchlässigkeit): 1:1
Laserzerstörschwelle in J/cm2 (LIDT) : 0,25
Oberflächenqualität (Scratch-Dig): 40-20
Freie Apertur: 90% der tatsächlichen Apertur

Wellenlängenbereich in nm: 400 - 700
Durchmesser D mm: 25.4
Dicke in mm: 3
Material: BK7
Parallelität W: 5
Oberflächenebenheit des Substrats: λ/10
Beschichtung: Vorderseite: Chrom / Rückseite: Mehrschichtige Antireflexbeschichtung
Einfallswinkel in °: 45
Divergenzverhältnis (Reflektionsvermögen:Durchlässigkeit): 1:1
Laserzerstörschwelle in J/cm2 (LIDT) : 0,25
Oberflächenqualität (Scratch-Dig): 40-20
Freie Apertur: 90% der tatsächlichen Apertur

Downloads

OSE-PSCH.pdf

PSCH.xls

Opt_Beamsplitters_.zip

Wellenlängenbereich in nm: 400 - 700
Durchmesser D mm: 30
Dicke in mm: 3
Material: BK7
Parallelität W: 5
Oberflächenebenheit des Substrats: λ/10
Beschichtung: Vorderseite: Chrom / Rückseite: Mehrschichtige Antireflexbeschichtung
Einfallswinkel in °: 45
Divergenzverhältnis (Reflektionsvermögen:Durchlässigkeit): 1:1
Laserzerstörschwelle in J/cm2 (LIDT) : 0,25
Oberflächenqualität (Scratch-Dig): 40-20
Freie Apertur: 90% der tatsächlichen Apertur

Downloads

OSE-PSCH.pdf

PSCH.xls

Opt_Beamsplitters_.zip

Wellenlängenbereich in nm: 400 - 700
Durchmesser D mm: 30
Dicke in mm: 5
Material: BK7
Parallelität W: 1°±5
Oberflächenebenheit des Substrats: λ/10
Beschichtung: Vorderseite: Chrom / Rückseite: Mehrschichtige Antireflexbeschichtung
Einfallswinkel in °: 45
Divergenzverhältnis (Reflektionsvermögen:Durchlässigkeit): 1:1
Laserzerstörschwelle in J/cm2 (LIDT) : 0,25
Oberflächenqualität (Scratch-Dig): 40-20
Freie Apertur: 90% der tatsächlichen Apertur

Downloads

OSE-PSCH.pdf

PSCH.xls

Opt_Beamsplitters_.zip

Wellenlängenbereich in nm: 400 - 700
Durchmesser D mm: 40
Dicke in mm: 4
Material: BK7
Parallelität W: 5
Oberflächenebenheit des Substrats: λ/10
Beschichtung: Vorderseite: Chrom / Rückseite: Mehrschichtige Antireflexbeschichtung
Einfallswinkel in °: 45
Divergenzverhältnis (Reflektionsvermögen:Durchlässigkeit): 1:1
Laserzerstörschwelle in J/cm2 (LIDT) : 0,25
Oberflächenqualität (Scratch-Dig): 40-20
Freie Apertur: 90% der tatsächlichen Apertur

Downloads

OSE-PSCH.pdf

PSCH.xls

Opt_Beamsplitters_.zip

Wellenlängenbereich in nm: 400 - 700
Durchmesser D mm: 50
Dicke in mm: 5
Material: BK7
Parallelität W: 5
Oberflächenebenheit des Substrats: λ/10
Beschichtung: Vorderseite: Chrom / Rückseite: Mehrschichtige Antireflexbeschichtung
Einfallswinkel in °: 45
Divergenzverhältnis (Reflektionsvermögen:Durchlässigkeit): 1:1
Laserzerstörschwelle in J/cm2 (LIDT) : 0,25
Oberflächenqualität (Scratch-Dig): 40-20
Freie Apertur: 90% der tatsächlichen Apertur

Downloads

OSE-PSCH.pdf

PSCH.xls

Opt_Beamsplitters_.zip

Wellenlängenbereich in nm: 400 - 700
Durchmesser D mm: 50
Dicke in mm: 8
Material: BK7
Parallelität W: 1°±5
Oberflächenebenheit des Substrats: λ/10
Beschichtung: Vorderseite: Chrom / Rückseite: Mehrschichtige Antireflexbeschichtung
Einfallswinkel in °: 45
Divergenzverhältnis (Reflektionsvermögen:Durchlässigkeit): 1:1
Laserzerstörschwelle in J/cm2 (LIDT) : 0,25
Oberflächenqualität (Scratch-Dig): 40-20
Freie Apertur: 90% der tatsächlichen Apertur

Downloads

OSE-PSCH.pdf

PSCH.xls

Opt_Beamsplitters_.zip

Wellenlängenbereich in nm: 400 - 700
Durchmesser D mm: 60
Dicke in mm: 6
Material: BK7
Parallelität W: 5
Oberflächenebenheit des Substrats: λ/10
Beschichtung: Vorderseite: Chrom / Rückseite: Mehrschichtige Antireflexbeschichtung
Einfallswinkel in °: 45
Divergenzverhältnis (Reflektionsvermögen:Durchlässigkeit): 1:1
Laserzerstörschwelle in J/cm2 (LIDT) : 0,25
Oberflächenqualität (Scratch-Dig): 40-20
Freie Apertur: 90% der tatsächlichen Apertur

Downloads

OSE-PSCH.pdf

PSCH.xls

Opt_Beamsplitters_.zip

Wellenlängenbereich in nm: 400 - 700
Durchmesser D mm: 100
Dicke in mm: 10
Material: BK7
Parallelität W: 5
Oberflächenebenheit des Substrats: λ/10
Beschichtung: Vorderseite: Chrom / Rückseite: Mehrschichtige Antireflexbeschichtung
Einfallswinkel in °: 45
Divergenzverhältnis (Reflektionsvermögen:Durchlässigkeit): 1:1
Laserzerstörschwelle in J/cm2 (LIDT) : 0,25
Oberflächenqualität (Scratch-Dig): 40-20
Freie Apertur: 90% der tatsächlichen Apertur

Downloads

OSE-PSCH.pdf

PSCH.xls

Opt_Beamsplitters_.zip

Wellenlängenbereich in nm: 400 - 700
Durchmesser D mm: 100
Dicke in mm: 15
Material: BK7
Parallelität W: 1°±5
Oberflächenebenheit des Substrats: λ/10
Beschichtung: Vorderseite: Chrom / Rückseite: Mehrschichtige Antireflexbeschichtung
Einfallswinkel in °: 45
Divergenzverhältnis (Reflektionsvermögen:Durchlässigkeit): 1:1
Laserzerstörschwelle in J/cm2 (LIDT) : 0,25
Oberflächenqualität (Scratch-Dig): 40-20
Freie Apertur: 90% der tatsächlichen Apertur

Downloads

OSE-PSCH.pdf

PSCH.xls

Opt_Beamsplitters_.zip

Wellenlängenbereich in nm: 750 - 850
Durchmesser D mm: 25.4
Dicke in mm: 3
Material: BK7
Parallelität W: 5
Oberflächenebenheit des Substrats: λ/10
Beschichtung: Vorderseite: Chrom / Rückseite: Mehrschichtige Antireflexbeschichtung
Einfallswinkel in °: 45
Divergenzverhältnis (Reflektionsvermögen:Durchlässigkeit): 1:1
Laserzerstörschwelle in J/cm2 (LIDT) : 0,25
Oberflächenqualität (Scratch-Dig): 40-20
Freie Apertur: 90% der tatsächlichen Apertur

Downloads

OSE-PSCH.pdf

PSCH.xls

Opt_Beamsplitters_.zip

Wellenlängenbereich in nm: 750 - 850
Durchmesser D mm: 30
Dicke in mm: 3
Material: BK7
Parallelität W: 5
Oberflächenebenheit des Substrats: λ/10
Beschichtung: Vorderseite: Chrom / Rückseite: Mehrschichtige Antireflexbeschichtung
Einfallswinkel in °: 45
Divergenzverhältnis (Reflektionsvermögen:Durchlässigkeit): 1:1
Laserzerstörschwelle in J/cm2 (LIDT) : 0,25
Oberflächenqualität (Scratch-Dig): 40-20
Freie Apertur: 90% der tatsächlichen Apertur

Downloads

OSE-PSCH.pdf

PSCH.xls

Opt_Beamsplitters_.zip

Wellenlängenbereich in nm: 750 - 850
Durchmesser D mm: 30
Dicke in mm: 5
Material: BK7
Parallelität W: 1°±5
Oberflächenebenheit des Substrats: λ/10
Beschichtung: Vorderseite: Chrom / Rückseite: Mehrschichtige Antireflexbeschichtung
Einfallswinkel in °: 45
Divergenzverhältnis (Reflektionsvermögen:Durchlässigkeit): 1:1
Laserzerstörschwelle in J/cm2 (LIDT) : 0,25
Oberflächenqualität (Scratch-Dig): 40-20
Freie Apertur: 90% der tatsächlichen Apertur

Downloads

OSE-PSCH.pdf

PSCH.xls

Opt_Beamsplitters_.zip

Wellenlängenbereich in nm: 750 - 850
Durchmesser D mm: 50
Dicke in mm: 5
Material: BK7
Parallelität W: 5
Oberflächenebenheit des Substrats: λ/10
Beschichtung: Vorderseite: Chrom / Rückseite: Mehrschichtige Antireflexbeschichtung
Einfallswinkel in °: 45
Divergenzverhältnis (Reflektionsvermögen:Durchlässigkeit): 1:1
Laserzerstörschwelle in J/cm2 (LIDT) : 0,25
Oberflächenqualität (Scratch-Dig): 40-20
Freie Apertur: 90% der tatsächlichen Apertur

Downloads

OSE-PSCH.pdf

PSCH.xls

Opt_Beamsplitters_.zip

Wellenlängenbereich in nm: 750 - 850
Durchmesser D mm: 50
Dicke in mm: 8
Material: BK7
Parallelität W: 1°±5
Oberflächenebenheit des Substrats: λ/10
Beschichtung: Vorderseite: Chrom / Rückseite: Mehrschichtige Antireflexbeschichtung
Einfallswinkel in °: 45
Divergenzverhältnis (Reflektionsvermögen:Durchlässigkeit): 1:1
Laserzerstörschwelle in J/cm2 (LIDT) : 0,25
Oberflächenqualität (Scratch-Dig): 40-20
Freie Apertur: 90% der tatsächlichen Apertur

Downloads

OSE-PSCH.pdf

PSCH.xls

Opt_Beamsplitters_.zip
