Phrontier PHAST - Kompakte Glasfaserübertragung für alle Camera Link Geräte

search

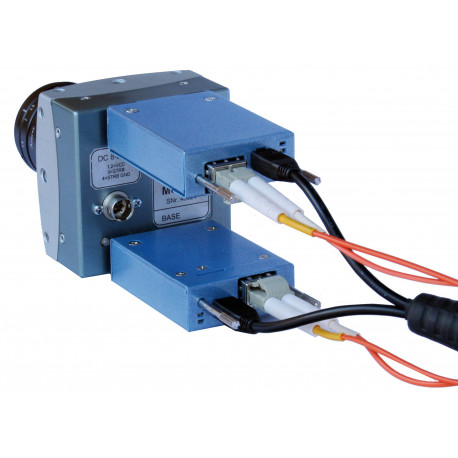

  • phastwmc1310.jpg
-->

Artikel-Nr.: PHT-PHAST

Kompakter Camera Link Glasfaser-Umsetzer, welcher direkt auf Kamera und Framegrabber aufgesteckt werden kann. Die Varianten Base-, Medium- und Full-Mode von Camera Link werden alle unterstützt.

alt

Für mehr Infos
Experten kontaktieren

Bildverarbeitung Team
Tel.: +49 8153 405-11

Beschreibung

PHAST Camera Link Glasfaser Umsetzer

Für alle Anwendungen bei denen wenig Platz, jedoch voller Funktionsumfang notwendig ist. Angeboten werden zwei Modelle, welche sich nur in Ihrer Pixel Clock unterscheiden. Übertragungsstrecken des Camera Link Signals von bis zu 600 m sind hiermit kein Problem mehr.

Hauptmerkmale

  • Unterstützt Base/Medium/Full Konfigurationen von Camera Link
  • Für die anspruchsvolle Extend Full Konfiguration mit 10 x 8 Bit
  • Bis zu 670 Mb/s effektive Übertragungs-Bandbreite
  • Kein zusätzliches Kabel notwendig - wird direkt in Framegrabber und Kamera gesteckt (MDR26 oder SDR26 mit Adapter)
  • 5 bis 24 VDC Stromversorgung
  • Zwei LC-Duplex Glasfaserschnittstellen
  • Übertragungsstrecken von bis zu 250 m (Multi-mode) oder 600 m (Single-mode) möglich
  • Kompakte Abmessungen (LxBxH) - 59,1 mm x 39,4 mm x 17 mm

Verfügbare Modelle

Model Pixel Clock [MHz]
PHT-PHF-66-M025 24 - 66
PHT-PHF-85-M025 60 - 85

Beide Systeme sind für Base, Medium und Full Konfigurationen mit bis 10 Taps x 8 Bits bei einer maximalen Datenrate von bis zu 670 MB/s geeignet.

Lieferumfang

  • 1x CM-Base (Sender)
  • 1x CM-Full (Sender)
  • 1xFG-Base (Empfänger)
  • 1xFG-Full (Empfänger)
  • 2x 12V DC AC/DC Netzteil mit gesicherten Steckern
