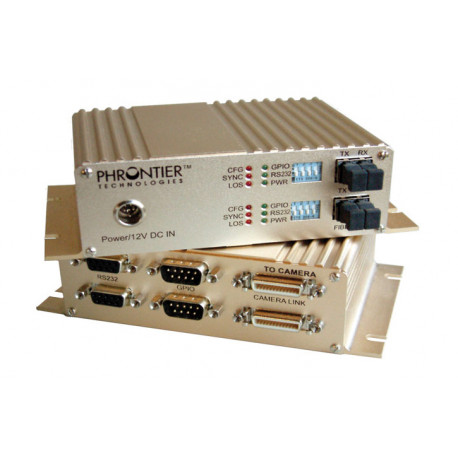

  • phox-dual-base-800x500(2).jpg
  • phoxpairbest3inch.jpg
  • pht_clrfrnt.jpg
-->

Artikel-Nr.: PHT-PHOX

Der schnelle Camera Link Glasfaser-Umsetzer, welcher ebenso für große Entfernungen geeignet ist. Für die Varianten Base-, Medium- und Full-Mode von Camera Link existiert jeweils ein passendes Modell.

alt

Für mehr Infos
Experten kontaktieren

Bildverarbeitung Team
Tel.: +49 8153 405-11

Beschreibung

PHOX Camera Link Glasfaser Umsetzer

Der PHOX Camera Link Fiber Extender bietet für jede Camera Link-Konfiguration ein eigenes Modell. Mit dem leistungsstärksten Modell können hier bis zu 85 MHz auf Übertragungsstrecken von bis zu 80 km erreicht werden.

Hauptmerkmale

  • Für jede Konfiguration ein passendes Modell
  • Bis zu 10 Gb/s effektive Übertragungs-Bandbreite
  • Keine Programmierung notwendig
  • Optional zwei LC Duplex oder eine LC Simplex Faser-Schnittstelle
  • RS232 / RS422 / GPIO für Fernzugriff
  • 5 V - 24 V Spannungsversorgung
  • Übertragungsstrecken von bis zu 300 m (Multi-Mode) oder 80 km (Single-Mode) möglich
  • CWDM-spezifische und Einzelfaseroptionen auf Anfrage erhältlich
  • Abmessungen (LxBxH) - 147 mm x 88 mm x 41.25 mm



Ausführungen

Full

10x8, 8x8 bit, 85 MHz

Modell Übertragungsdistanz
PHT-PHOX-FEM-300 300 m (Multi-mode duplex)
PHT-PHOX-FE-S10 10 km (Single-mode duplex)
PHT-PHOX-FE-S20 20 km (Single-mode duplex)
PHT-PHOX-FE-Cxx CWDM  (Single mode)
PHT-PHOX-FE-B10 10 km (Single mode simplex)
PHT-PHOX-FE-B20 20 km (Single mode simplex)



10x8, 8x10 bit, 85 MHz

Modell Übertragungsdistanz
PHT-PHOX-FD-M300         Up to 300 m (Multi-mode duplex)
PHT-PHOX-FD-S10 - S80  Up to 80km (Single-mode duplex)
PHT-PHOX-FD-B10 - B80  Up to 80 km (Single-mode simplex)
PHT-PHOX-FD-Cxx           CWDM  (Single mode)

Lieferumfang

  • 1x PHOX-CM (Umsetzer Kameraseitig)
  • 1x PHOX-FG (Umsetzer Framgrabberseitig)
  • 2x AC/DC Spannungsversorgung mit verschraubbarem Stecker (12V DC)
