Artikel-Nr.: AMN-AEDFA-CW-CL

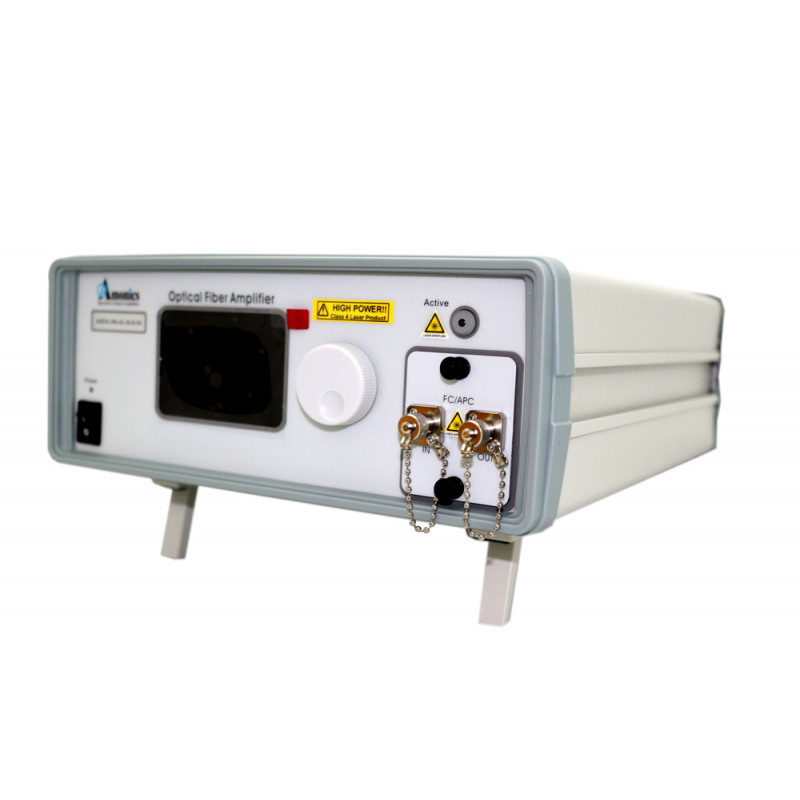

Die Single-Wavelength C+L-Band -Verstärker sind im kompakten Tisch- oder im 19” Rackgehäuse verfügbar.
Für mehr Infos
Experten kontaktieren
Faseroptik Team
Tel.: +49 8153 405-11
Beschreibung
Die Single-Wavelength C+L-Band -Verstärker sind im kompakten Tisch- oder im 19” Rackgehäuse verfügbar. Sie verfügen über ein LC-Display, Schlüsselschalter und Steuerungsrad zur Einstellung der Ausgangsleistung. Die integrierte RS-232 Schnittstelle ermöglicht die einfache Fernsteuerung und Abfrage der Status und Alarmfunktionen.
|
|
AEDFA-CL-17 |
AEDFA-CL-20 |
AEDFA-CL-23 |
|
Gesättigte Ausgangsleistung @ 0dBm Eingangspegel |
Min. +17 dBm |
Min. +20 dBm |
Min. +23 dBm |
|
Eingangssignalpegelbereich |
-6 bis +3 dBm |
-6 bis +3 dBm |
-6 bis +3 dBm |
|
Small Signal Gain @ -6dBm Eingangspegel |
Min. 23 dB |
Min. 26 dB |
Min. 29 dB |
|
Betriebswellenlängenbereich |
1528 nm - 1563 nm 1570 nm - 1603 nm |
1528 nm - 1563 nm; 1570 nm - 1603 nm |
1528 nm - 1563 nm; 1570 nm - 1603 nm |
|
Rasuchzahl (Noise Figure)@0dBm Eingangspegel |
Typ. 5.5 dB, Max. 6.5 dB |
Typ. 5.5 dB, Max. 6.5 dB |
Typ. 5.5 dB, Max. 6.5 dB |
|
Eingangs-/ Ausgangsisolation |
Min. 30 dB |
Min. 30 dB |
Min. 30 dB |
|
Kontrollmodus |
ACC, APC |
ACC, APC |
ACC, APC |
AMN-AEDFA-CL-aa-b-cc
aa: gesättigte Ausgangsleistung in dBm
bb: B = Benchtop (Tischgerät)
R = 19” Rackmount Gehäuse
M = Modul
cc: FA = FC/APC
FC = FC/UPC
SA = SC/APC
SC = SC/UPC weitere Varianten auf Anfrage
Optische Kommunikationstechnik
Faseroptische Sensorik
Labor
Prüffeld
CATV
