Artikel-Nr.: SWR-Acuros-0640-XXXX-002/4

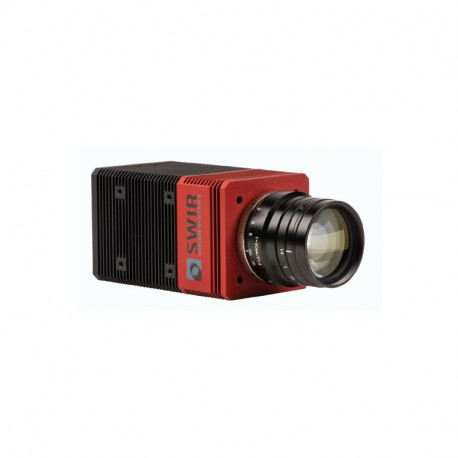

Die VGA Kameras der Acuros eSWIR Serie von SWIR Vision Systems liefern scharfe Bilder im Bereich von 400 – 2100 nm. Durch den Verzicht auf InGaAs-Halbleitermaterialien unterliegt die Kamera nicht der Dual-Use Klassifizierung.
Für mehr Infos
Experten kontaktieren
Optische Messtechnik Team
Tel.: +49 8153 405-11
Beschreibung
Die eSWIR Kameras der Acuros Serie von SWIR Vision Systems eröffnen eine neue Klasse von Kameras im kurzwelligen Infrarotbereich, da sie mit einem Detektor den Bereich des sichtbaren Lichts ab 400 nm und des SWIR-Bandes bis 2100 nm lückenlos abdecken.
CQD-Sensoren werden durch Abscheidung von Quantenpunkt-Halbleiterkristallen direkt auf der Oberfläche des Silizium-Wafers hergestellt. Das resultierende CQD-Fotodiodenarray ermöglicht somit
Die CQD-Sensortechnologie ist auf Wafergröße skalierbar, was ein Potenzial für kostengünstige Lösungen in Anwendungen mit hohen Stückzahlen bietet.
| Sensor-Spezifikationen | Sonstige Spezifikationen | ||
| Sensor | AcurosTM CQDTM Sensor | Betriebstemperatur | -20 °C bis +55 °C |
| Temperaturregelung | Einstufig, thermoelektrisch | Leistungsaufnahme | 6.5 W |
| Sensorarray Format | 640 x 512 Pixel | Spannungsversorgung | 6 - 16 V DC |
| Auflösung | 0.33 Megapixel | CE-Konformität | Ja |
| Spektraler Bereich | 400 - 2100 nm | Abmessungen | 6.1 x 6.1 x 9.7 (mit C-Mount Frontplatte) |
| Array Maße | 9.6 x 7.7 mm, 12.3 mm diagonal | Gewicht | 508 g (mit C-Mount Frontplatte) |
| Pixel Pitch | 15 µm x 15µm | Objektivaufnahme | C-Mount, M42* |
| Max. Framerate,10 Bit | 380 fps | Elektrischer Anschluss | Hirose 12 Pin, HR10A-10R-12PB |
| Max. Framerate, 14 Bit | 190 fps | Datenschnittstelle | USB3 Vision, GigE Vision |
| Pixel Operability | typ. 99.5% | Software | Pleora eBus SDK, Windows GUI |
| Bittiefe | 8, 10, 12, 14 bit (wählbar) | GenICam-Compliance | Ja |
| Shutter | Global Shutter | ||
| Trigger | Extern TTL via BNC | ||
| Integrationszeit | 10 µs - 30 ms | ||
| Dynamikbereich | 70 dB typ. | ||
| ROI-Auswahl | Arrayzentriert | ||
| Binning | 2x2, 4x4 | ||
| Non-Uniformity Korrektur | 2-Punkt NUC | ||
| Ausleserauschen | <210 e- rms typ. | ||
| Quanteneffizienz | s. QE-Kurve im Datenblatt |
* M42 (C-Mount flange-back distance)
