Lumentum NPRO Single-Frequency-Laser

search

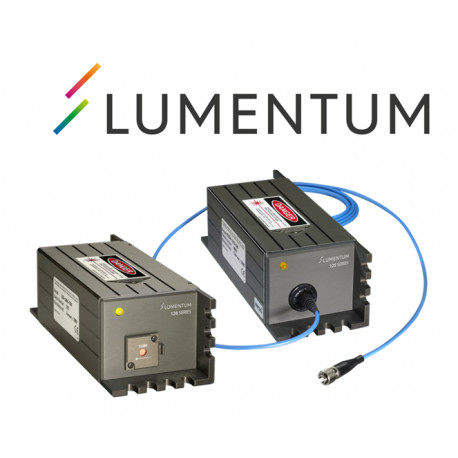

  • jdp-npro-series(2).jpg
  • jdp-npro-series_2.jpg
-->

Artikel-Nr.: JDP-NPRO-series

NPRO-Festkörperlaser von Lumentum sind extrem schmalbandig (Single-Frequency) und rauscharm.

alt

Für mehr Infos
Experten kontaktieren

Laser & Lichtquellen Team
Tel.: +49 8153 405-11

Beschreibung

Lumentum NPRO Single-Frequency-Laser (JDSU)

Die Lumentum NPRO 125/126-Serien sind diodengepumpte Dauerstrichlaser (CW).

Das Herzstück eines jeden NPRO 125/126 Laser ist die einzigartige monolithische NPRO Laserkavität von JDSU, die echte Single-Frequency-Laserstrahlung liefert. Seit der ersten Entwicklung im Jahr 1985, hat die NPRO Technologie einen Ruf für Zuverlässigkeit bei hoher Leistung.

Die wichtigsten Eigenschaften der NPRO Single-Frequency-Laser sind


  • Wellenlänge bei 1064 nm oder 1319 nm
  • Bewährtes NPRO-Design: Nichtplanarer Ringoszillator
  • Extrem schmale Linienbreite (Ein-Frequenz-Laser)
  • Durchstimmbarkeit
  • Extrem geringes Rauschen
  • Einstellbare Leistung
  • Hohe Leistungsstabilität
  • Strahlaustriff frei, oder mit Glasfaser

Eigenschaften der NPRO Single-Frequency-Laser

Das Amplitudenrauschen der NPRO 125/126 Laser liegt bei <0,05 Prozent rms über den Bereich von 10 Hz bis 2 MHz, und weniger als -165 dB / Hz oberhalb von 10 MHz (Schrotrauschen begrenzt – „shot-noise limited“). Dies wird erreicht durch die Kombination eines besonders rauscharmen Laseroszillators mit einer Rauschunterdrückungsschaltung, welche sehr effektiv die natürliche Relaxationsschwingung des Lasers unterdrückt.

Aufbau der NPRO Single-Frequency-Laser


NPRO Single-Frequency-Laser sind mit einem kompakten, OEM-freundlichen Gehäuse aufgebaut, welches die notwendige Steuerelektronik bereits enthält. Dadurch können sie einfach in bestehende Systeme oder neue Produktplattformen integriert werden. Auch die Bedienung ist einfach gehalten.

Anwendungen der NPRO Single-Frequency-Laser

  • Faseroptische Sensor
  • Kohärente Kommunikation
  • Optical heterodyning
  • Lidar-Oszillator
  • Passives Sonar

Technische Daten (Auszug) der NPRO Single-Frequency-Laser

Parameter 125N-1319-xxx 125N-1064-xxx 126N-1319-xxx 126N-1064-xxx
Wellenlänge 1319 nm 1064 nm 1319 nm 1064 nm
Strahlaustritt PM-Faser, FC/PC, 2m Freistrahl
CW-Leistung ≥100, 150, 200 mW ≥25 mW ≥100, 250, 350 mW ≥100, 200, 500, 700 mW
Transversale Mode TEM00
Longitudinale Mode Single-Frequency
Linienbreite <5 kHz/ms
Kohärenzlänge >1000 m (berechnet)
Amplitudenrauschen <0.05% rms bei 10 Hz to 2 MHz
Thermischer Tuningbereich >30 GHz (Rate: >1 GHz/s)
Piezo Tuningbereich >30 MHz (0 to 100 V)
Aufwärmzeit nach Kaltstart 1 min.
Maße Laserkopf (w x h x d) 69,9 x 57,2 x 185,4 mm³
Gewicht 1,2 kg (2.65 lbs)
