Osela Bioshape Laser

search
-->

Artikel-Nr.: L2S-BIOSHAPE

Vollständig optisch integrierter Top-Hat-Linienlaser für Life Science, Umwelt und wissenschaftliche Anwendungen. Die verwendeten Technologien garantieren ein Strahlprofil mit hoher Gleichmäßigkeit (U) und ohne hochfrequentes Rauschen.

alt

Für mehr Infos
Experten kontaktieren

Laser & Lichtquellen Team
Tel.: +49 8153 405-11

Beschreibung

BIOSHAPE Laser

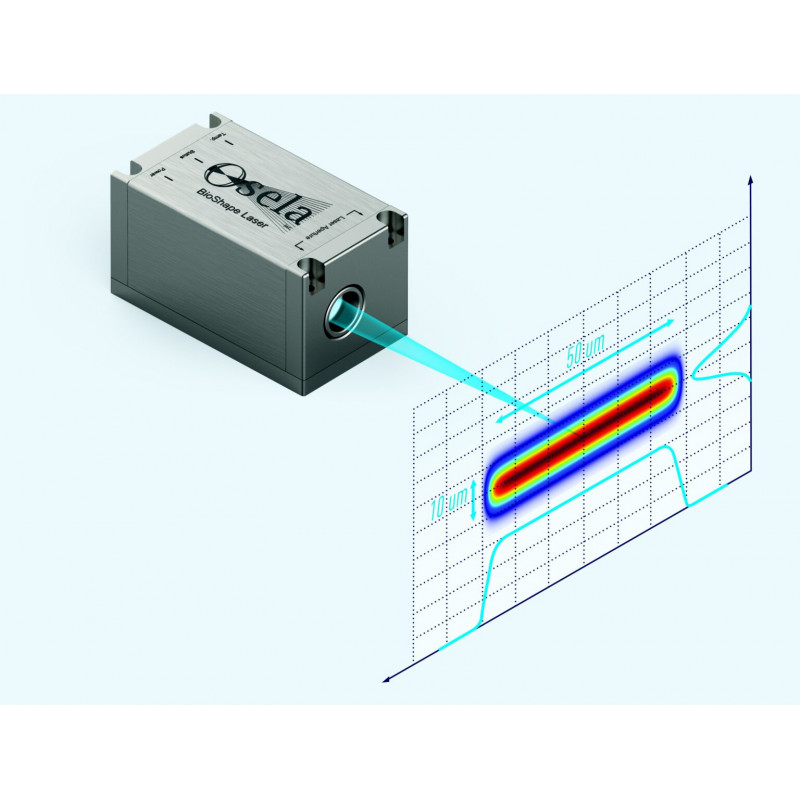

Der BioShape-Laser von Osela ist eine OEM-geeignete Laserquelle, die eine einfache Systemintegration ermöglicht und bei der die Strahlform speziell auf die Anwendung des Benutzers zugeschnitten ist. Unsere flexible optische Plattform erzeugt effizient ein Top Hat-Strahlprofil mit hoher Gleichmäßigkeit (U) und ohne hochfrequentes Rauschen, wie es in vielen analytischen Instrumenten erforderlich ist. Der Top Hat-Strahl kann direkt in der Zielebene des Kunden (ITH-Option) oder in der Fokusebene eines vorhandenen optischen Systems (DTH-Option) erzeugt werden.

Abhängig von Ihrer Anwendung können Sie zwischen verschiedenen Wellenlängen, Leistungen und Strahlabmessungen wählen.

Features

  • industrielle Standardabmessungen
  • einfach zu integrieren
  • temperaturstabile Optiken
  • Low noise Elektronik (<0.2% RMS)
  • Integrierte Kommunikation
  • schnelle analoge und digitale Modulation

Anwendungen

  • DNS sequencing
  • Durchflusszytometrie
  • Environmental monitoring
  • Medizinische Instrumente
  • Mikroskopie
  • Laser induzierte Fluoreszenz und Streuung

Optionen

Model 375 395 405 420 445 450 455 460 473 488 505 515 520 633 640 660 685 785 830
Wellenlänge (nm) 375 395 405 422 445 450 455 460 473 488 505 515 521 633 640 660 685 785 827
Toleranz (nm) +-5 +-5 +-5 +-3 +-5 +-10 +-5 +-5 +-5 +-5 +-2 +-5 +-10 +-3 +-5 +-6 +-10 +-10 +-10
Diodenleistung (mW) 70 120

120

150

300

120

 100 80 100 100

100

300

60

200

 80

80

150

50

520

 100

150

200

50

100

200

 50

50

120

50

100

250


Gaussian Axis Dimension

Konstante (G) (um/mm)

 0.28 0.30 0.32 0.40 0.32 0.32 0.34 0.34 0.34 0.36 0.41 0.40 0.39 0.60 0.71 0.77 0.59 0.55 0.79
0.19 0.20 0.22 0.27 0.22 0.22 0.23 0.23 0.23 0.24 0.28 0.28 0.27 0.41 0.49 0.53 0.40 0.38 0.54
0.13 0.13 0.14 0.18 0.14 0.14 0.15 0.15 0.15 0.16 0.18 0.18 0.17 0.27 0.31 0.34 0.26 0.24 0.35
0.10 0.10 0.11 0.14 0.11 0.11 0.12 0.12 0.12 0.12 0.14 0.14 0.13 0.21 0.24 0.27 0.20 0.19 0.27

Wenn Ihre Anforderungen über diese Tabelle hinausgehen, zögern Sie nicht, uns zu kontaktieren. Wir bieten Ihnen weitere maßgeschneiderte Optionen an und helfen Ihnen gerne, die perfekte Lösung zu finden.

Spezifikationen

Leistungsstabilität

 <2% (Drift über 48h bei Raumtemperatur +- 3°C)

RMS noise

 <0.2% (20Hz - 20 MHz)
Pointing Stability <5 urad /C
Analoge Modulation 500 KHz max., <0.7 us rise/fall time (10-90%)
Digitale Modulation 5V TTL or LVDS signal levels, 5 ns rise/fall time (10-90%), 70 MHz
Kommunikation RS232, RS485, USB, kein externes Gerät nötig
DC Input 12 V DC, 2 A
Leistungsverbrauch <25 W
Wärmeabgabe <12 W (baseplate @ 50°C)
Aufwärmzeit <5 min
Temperatur 15°C-40°C (Operation), -10°C-60°C (Lagerung)
Relative Feuchtigkeit <90% (non-condensing)
Qualifikation CE zertifiziert, Klasse IIIb Qualifikation, Level 4 ESD Schutz
