Artikel-Nr.: DAT-WinCamD-LCM
Dieser Laser Beam Profiler verfügt über einen CMOS Sensor, der Bildraten von bis zu 60 Hz bei hoher Dynamik garantiert und ist für große Strahldurchmesser bis 11 mm geeignet.
Für mehr Infos
Experten kontaktieren
Optische Messtechnik Team
Tel.: +49 8153 405-11
Beschreibung

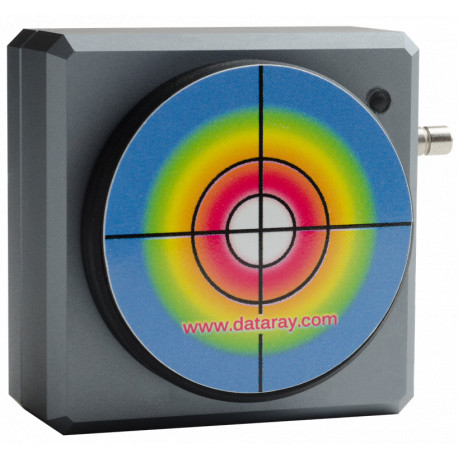

DataRay’s WinCamD-LCM Laser Beam Profiler (Strahlanalyse-Kamera) vermisst gepulste und Dauerstrich-Laser nun mit Frameraten von bis zu 60 Hz bei sehr hoher Auflösung (2048 x 2048 Pixel). Für den Betrieb der Kamera ist keine externe Spannungsversorgung erforderlich.
Der Laser Beam Profiler wird standardmäßig mit 3 Neutraldichtefiltern mit den optischen Dichten OD1, OD2 und OD4 geliefert. Diese sind magnetisch vor der C-Mount Öffnung fixiert und können frei miteinander kombiniert werden.
Die Anwendungen umfassen von der Laserstrahlanalyse gepulster und CW-Laser den Service-Einsatz im Feld von Lasersystemen optischen Aufbauten, Justage, Überwachung der Strahlrichtungsstabilität, Qualitätskontrolle und M²-Messung mit passender M²-Stage.
| Spezifikation | Detail |
|---|---|
| Varianten | WinCamD-LCM: 355 to 1150 nm WinCamD-LCM-1310: 355 to 1350 nm (includes long pass filter) WinCamD-LCM-TEL: 1480 to 1605 nm WinCamD-LCM-UV: 190 to 1150 nm |
| Pixelzahl‚ H x V | 4.2 MPixel‚ 2048 x 2048 |
| Optisches Format | 1" |
| Bildfläche | 11.3 x 11.3 mm |
| Pixel-Dimension | 5.5 x 5.5 µm |
| Min. Strahl (10 Pixel) | ~55 µm |
| Verschlusstyp | Global |
| Max. Vollbildrate | 60 Hz |
| Einzelimpuls-Erfassung PRR | USB 2.0: 6.3 kHz USB 3.0: 12.6 kHz |
| Signal zu RMS-Rauschen | 2,500:1 (34 dB optisch / 68 dB elektrisch) |
| Elektronischer Verschlussbereich | USB 2.0: 12,600:1 (41 dB) USB 3.0: 25,000:1 (44 dB) |
| ADC | 12-bit |
| Messbare Quellen | CW-Strahlen' gepulste Quellen; CW bis 12,6 kHz mit Einzelimpuls-Isolierung Software-konfigurierbarer Auto-Trigger' Synchron & variable Verzögerung |
| Manuelle Strahldämpfung | Umfasst magnetische ND-1-, ND-2- und ND-4-Filter oder C-Mount-ND-Filter |
