Artikel-Nr.: DAT-TaperCamD-LCM
Laser Beam Profiler mit faseroptischem Taper zur Charakterisierung großer Laserstrahlen bis 25 mm x 25 mm.
Für mehr Infos
Experten kontaktieren
Optische Messtechnik Team
Tel.: +49 8153 405-11
Beschreibung

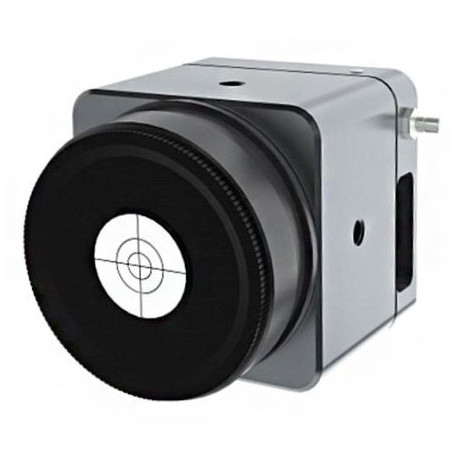

DataRay’s TaperCamD-LCM Laser Beam Profiler (Strahlanalyse-Kamera) wurde speziell für große Laserstrahlen entwickelt. Während die Sensorfläche bei der Standardvariante auf 1" x 1" limitiert ist, können mit der TaperCam noch Strahlen mit Abmessungen bis 25 mm x 25 mm charakterisiert werden.
Der Laser Beam Profiler wird standardmäßig mit 3 Neutraldichtefiltern mit den optischen Dichten OD1, OD2 und OD4 geliefert. Diese werden an die Kamera angeschraubt und können frei miteinander kombiniert werden.
| Spezifikation | Detail |
|---|---|
| Wellenlänge | 355 bis 1150 nm |
| Pixelanzahl‚ H x V | 4.2 MPixel‚ 2048 x 2048 |
| Bildfläche | 25 x 25 mm |
| Pixelgröße | 12.5 x 12.5 µm effectiv |
| Min. Strahl (10 Pixel) | ~125 µm |
| Verschlusstyp | Global |
| Maximale Bildfrequenz | 60 Hz |
| Einzelimpuls-Erfassung PRR | USB 2.0: 6.3 kHz USB 3.0: 12.6 kHz |
| Signal zu RMS-Rauschen | 2,500:1 (34 dB optical / 68 dB electrical) |
| Elektronischer Verschlussbereich | USB 2.0: 12,600:1 (41 dB) USB 3.0: 25,000:1 (44 dB) |
| ADC | 12-bit |
| Messbare Quellen | CW-Strahlen' gepulste Quellen; CW bis 12,6 kHz mit Einzelimpuls-Isolierung Software-konfigurierbarer Auto-Trigger' Synchron & variable Verzögerung |
| Manuelle Strahldämpfung | Inklusive 2" NDXL-1' NDXL-2' NDXL-4 Neutraldichtefilter. Andere OD-Werte verfügbar |
Die aktuelle Software kann auf der Herstellerseite kostenlos herunter geladen werden.
Aktuelle Datenblätter, Application Notes, White Papers, und Handbücher sind hier verfügbar.
