UV-Konverteroptik für WinCamD

search

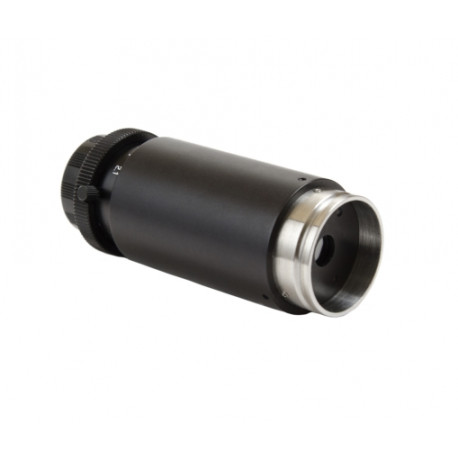

  • bsf08x12.jpg
-->

Artikel-Nr.: DAT-Converter-UV

Mit Hilfe der UV-Konverteroptiken ist die Bestimmung der Intensitätsverteilung von UV-Laserstrahlung mit Beam Profilern der WinCamD-Serie aber auch mit "normalen" CCD oder CMOS-Kameras möglich.

alt

Für mehr Infos
Experten kontaktieren

Optische Messtechnik Team
Tel.: +49 8153 405-11

Beschreibung

UV-Konverteroptik für Beam Profiler der WinCamD-Serie



Bei diesen Vorsatzoptiken transformieren spezielle Fluoreszenzkonverterkristalle das UV-Laserlicht in sichtbares Licht. Die erzeugte sichtbare Strahlung wird mit Hilfe einer im Modul integrierten Optik auf die Kamera abgebildet. Je nach Wellenlänge, Laserenergie und Strahlabmessungen sind unterschiedliche Laserkristalle und Aperturen für die jeweilige Anwendung verfügbar.



Kristalloptionen mit Wellenlängenbereich:

  • Typ C:110 nm bis 250 nm
  • Typ G: 1 nm bis 400 nm
  • Typ P: 110 nm 350 nm
  • Typ R: 110 nm bis 532 nm



Aperturoptionen für Beamprofiler WinCamD-LCM:

  • Typ BSF-08: 5,6 mm x 5,6 mm
  • Typ BSF-12: 8,4 mm x 8,4 mm
  • Typ BSF-23: 16,3 mm x 16,3 mm
  • Typ BSF-47: 33,2 mm x 33,2 mm
