Artikel-Nr.: EOP-CH-xx
Der VARIABLE FREQUENCY Shutter / Chopper Modell EOP-CH-50, EOP-CH-60 und EOP-CH-61 besteht aus einer Schaufel (Flügel), die auf einem Motor mit begrenztem Drehwinkel montiert ist.
Für mehr Infos
Experten kontaktieren
Optik & Optomechanik Team
Tel.: +49 8153 405-11
Beschreibung

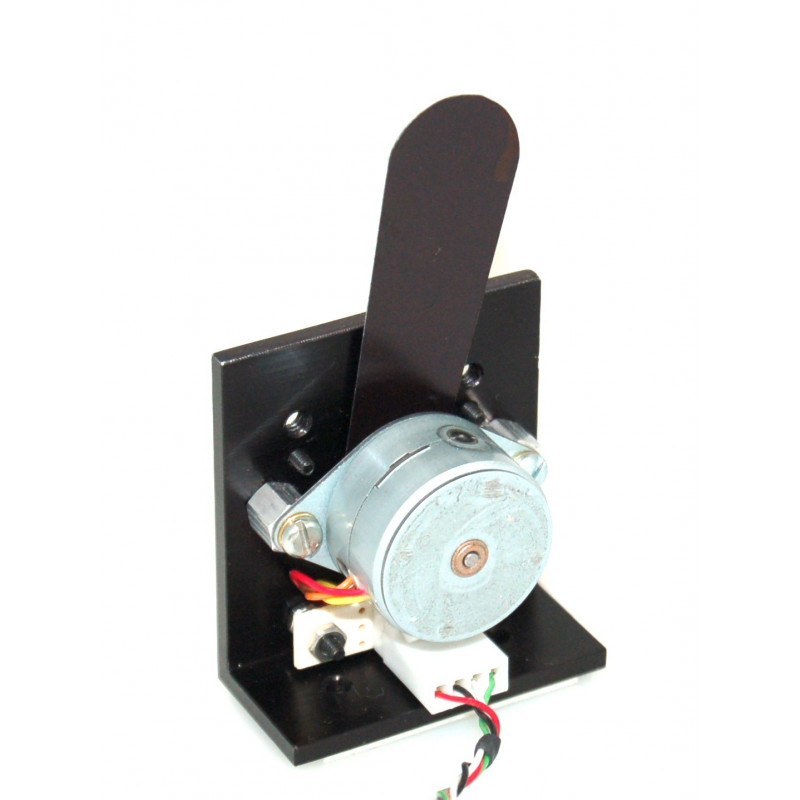

Der VARIABLE FREQUENCY Shutter / Chopper Modell EOP-CH-50, EOP-CH-60 und EOP-CH-61 besteht aus einer Schaufel (Flügel), die auf einem Motor mit begrenztem Drehwinkel montiert ist. Die Position der Klinge folgt der Richtung des Stroms in der Motorwicklung. Strom in einer Richtung stellt den Verschluss in die offene Position und Strom in die andere Richtung setzt den Verschluss in die geschlossene Position. Wenn der Strom gewechselt wird, öffnen und schließen die Messer den Chopper in einem Frequenzbereich von DC bis 12 Hz für die EOP-CH-50 oder DC bis 50 Hz für die EOP-CH-60 und EOP-CH-61. Diese Art des Zerhackens ist jitterfrei. Hohe Zuverlässigkeit und lange Lebensdauer werden durch den Verzicht auf Bürstenmotoren oder Getriebeköpfe erreicht.
In Verbindung mit unserem EOP-DCH-50 oder EOP-DCH-60 Treiber und einem externen Takteingang ist eine Frequenzstabilität von 0,005% möglich. Diese extrem hohe Stabilität kann mit einem rotierenden Chopper nicht erreicht werden. Der Zerhackungsvorgang ist in Phase mit dem Takteingang synchronisiert; Für die Phasenverriegelung wird keine zusätzliche Schaltung benötigt. Der Fahrer kann den Auslöser auch in eine geschlossene oder geöffnete Position stellen, wenn er nicht läuft.
Konfigurationen:
Die Modelle EOP-CH-50, EOP-CH-60 und EOP-CH-61 werden mit einer Montageplatte geliefert, die eine horizontale und vertikale Montage ermöglicht.
Die Modelle EOP-CH-50-B, EOP-CH-60-B und EOP-CH-61-B sind mit einem Fenster für Laserlicht ausgestattet und können horizontal und vertikal montiert werden.
Der Shutter / Chopper ist besonders geeignet für kostengünstige, dedizierte Anwendungen, OEM, eingebaut in ein Instrument / System und für tragbare Systeme
