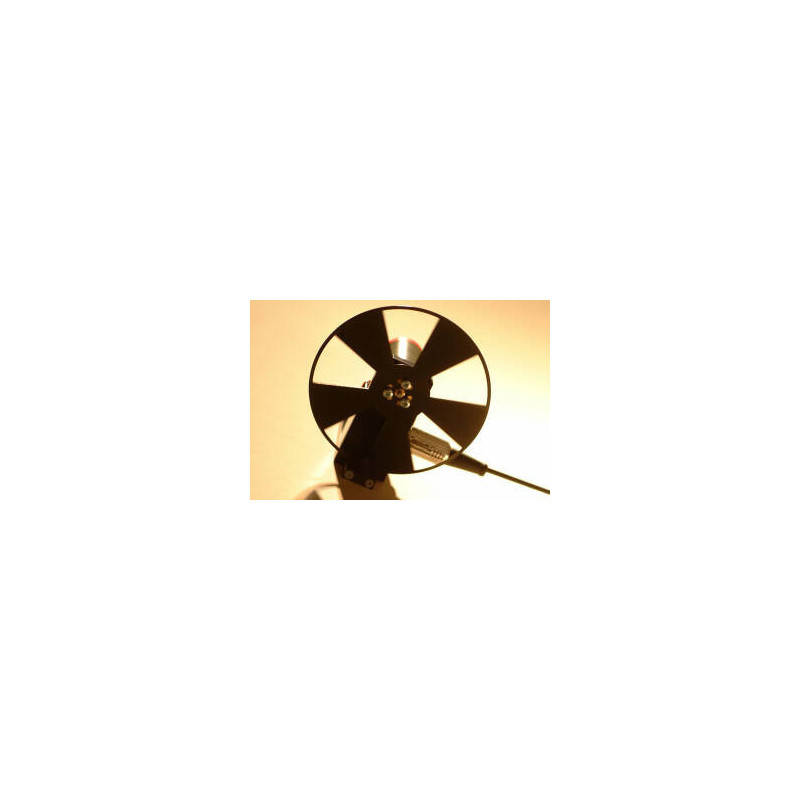

SCT-300CD Rotierender Optischer Chopper

Beschreibung

Eigenschaften:

Der SCT-300CD ist ein hochstabiler optischer Chopper mit variabler Frequenz. Das Basissystem besteht aus einer Steuereinheit, einem Chopping Head und vier chemisch geschwärzten Chopping Discs. Dieses System bietet den Betrieb über den Frequenzbereich von 5 Hz bis 3 kHz. Zur Erweiterung des Frequenzbereichs und zur Erfüllung individueller Anforderungen steht eine große Auswahl an zusätzlichen Discs und Zubehör zur Verfügung.

• 5 Hz – 3 kHz optischer Standard-Chopping-Frequenzbereich (0.015 Hz bis 40 kHz)
• Scheiben mit 102 mm Durchmesser
• Auswahl der Steuergerät
• Kompakter optischer Chopping Head
• Geräusch- und vibrationsarm
• Photochemisch geätzte nichtmagnetische Discs
• Variable Apertur
• Zubehörsortiment

Die Steuereinheit SCT-300CD verfügt über eine 5-stellige Anzeige der Chopping-Frequenz. Die Chopping-Frequenz kann extern gesteuert werden, indem eine analoge Spannung an einen BNC „Control“ angelegt wird. Ein „Referenz“-BNC liefert einen TTL-Pegel, der direkt vom Optoschalter am Chopping Head erzeugt wird. Dieses Signal hat eine konstante Phase in Bezug auf das Zerhacken und kann als Referenz für andere Instrumente wie z.B. Lock-In-Verstärker verwendet werden.

Der im Lieferumfang des Standardsystems enthaltene optische Chopping Head SCT-300H kann auf der Werkbank verschraubt oder so geliefert werden, dass Teile wie Hochfrequenzzubehör oder Klingenschutz angebracht werden. Für den Niederfrequenzbetrie kann der Chopping Head mit einem Getriebemotor ausgestattet werden.

Der Satz von vier im System enthaltenen Chopping-Discs (SCT-300D) bietet eine Auswahl von 2, 5, 10 und 40 Slots mit einem Verhältnis von Markierung zu Abstand von 1 : 1. Durch die gleichzeitige Montage von zwei identischen Discs können variable Aperturen erzielt werden. Zusätzliche Discs mit bis zu 445 Slots stehen zur Verfügung, um die Chopping-Frequenz auf bis zu 40 kHz zu verlängern.

Spezifikationen:

SCT-300CD Steuereinheit

• Ausgangsspannung: maximal 15 V DC
• Stabilität: ± 0,01 %/°C
• Frequenzregelung: Intern – Manuelle Regelung über 10-Gang-Potentiometer. Externer BNC-Anschluss für 0 bis 15 V
• Frequenzanzeige: 5-stellige 14-mm-LED-Anzeige einer Auflösung von 0,01 Hz, 0,1 Hz oder 1 Hz je nach Frequenz
• Frequenzstabilität: Kurzzeitig – siehe Phasenjitter. Langzeit - ± % der Maximalfrequenz
• Referenzausgang: 5 V HCT TTL-Signal über BNC-Buchse
• Leistungsbedarf: 100 – 130 V oder 200 – 260 V AC, 50 oder 60 Hz, 12 VA
• Abmessungen: 254 (W) x 76 (H) x 178 (D) mm
• Gewicht:6 kg

SCT-300H Chopping Head

• Motor: 11-poliger Gleichstrommotor, Gleitlager mit einer Lebensdauer von mehr als 6000 Stunden, 0 – 6000 U/min umschaltbar
• Referenzaufnehmer: IR-LED und Fototransistorpaar mit Schmitt-Trigger
• Abmessungen: 73 (H) x 75 (L) x 32 (W) mm, ohne Disc.
• Montage: Optischer Stiel – einstellbar zwischen 6,5 und 14,0 mm Durchmesser. Befestigungslöche – 2 x 3 mm

SCT-300D Satz Chopping Discs

• Disktypen: 2, 5, 10 und 30 Slots
• Material: Messing, 0,5 mm dick
• Durchmesser: 102 mm
• Oberfläche: Chemisch geschwärzt
• Verhältnis von Markierung zu Abstand: 1 zu 1 mit einer Klinge
