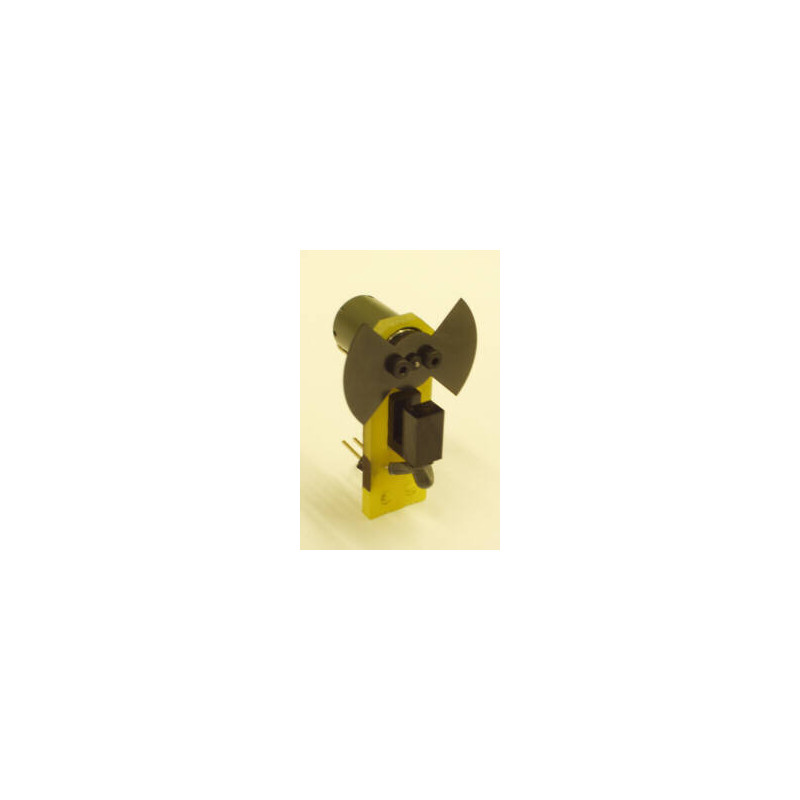

SCT-360C Ultra Miniature Chopper

Beschreibung

Eigenschaften

Das optische Choppersystem SCT-360-C besteht aus einem Hackkopf, einer Laufwerksplatine, photochemisch geätzten Scheiben und einem Verbindungskabel. Dieser optische Chopper verwendet Scheiben mit einem Durchmesser von 30 mm. Die Treiberkarte und der Hackkopf wurden so kompakt wie möglich konstruiert. Die geringe Größe des Hackkopfs ermöglicht die Positionierung in Bereichen, in denen der Platz kritisch ist. Da das System für den OEM-Einsatz konzipiert ist, ist jede Komponente separat erhältlich.

• 10 Hz - 14000 Hz Standard-Chopping-Frequenzbereich
• Scheiben mit 30 mm Durchmesser
• Photochemisch geätzte nichtmagnetische Disks
• Ultrakompakter Hackkopf
• Kleine Treiberkarte
• Niedrige Kosten für OEM-Anwendungen

Spezifikationen

SCT-360H Hackkopf

• Motor: 5-poliger Gleichstrommotor, Gleitlager mit 1000 Stunden Lebensdauer, 0 – 15000 U/min umschaltbar
• Referenzaufnehmer: IR-LED und Fototransistorpaar mit Schmitt-Trigger
• Abmessungen: 43 (H) x 30 (L) x 14 (W) mm ohne Blade. Abmessungen: 50 (H) x 30 (L) x 30 (W) mm mit Blade
• Montage: Zwei 3 mm Löcher

SCT-360C-OEM Treiberkarte

• Eingangsspannung: 7 V bis 15 V DC oder 9 V bis 18 V AC
• Frequenzregelung: Integrierte Trimmung, externes Potentiometer oder externe Spannung
• Frequenzstabilität: Kurzzeitig – siehe Phasenjitter. Langzeit - ± 1 % der Maximalfrequenz innerhalb von 10 bis 100 % der Maximalfrequenz.
• Referenzausgang: 5 V HCT TTL Signal über Klinkenbuchse
• Leistungsbedarf: 60 mA ohne Last, 80 mA Höchstgeschwindigkeit
• Abmessungen: 43 x 73 mm
• Gewicht: 25 g

SCT-350D Frequenzscheiben-Set

• Scheibentypem: 2, 4, 10 und 40 Schlitze (20- und 80-Schlitzscheiben sind ebenfalls erhältlich)
• Material: Halbhartes Messing, 0.3 mm Dicke
• Durchmesser: 30 mm
• Lackierung: Chemisch geschwärzt
• Verhältnis zwischen undurchlässiger und durchlässiger Fläche: 1 zu 1
