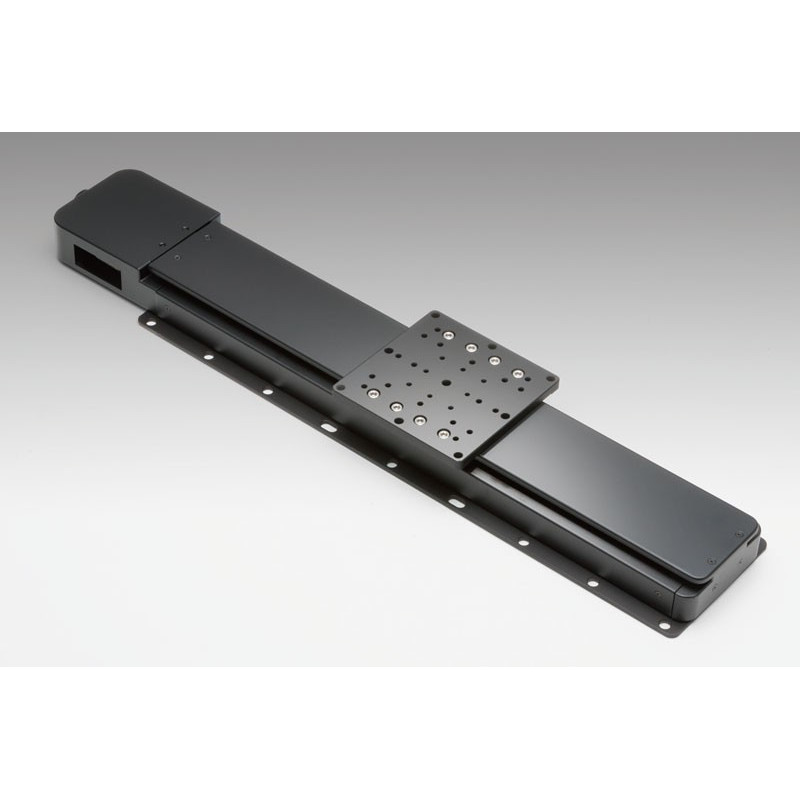

X-Achsen, 100 x 100 mm, Kompaktwaage

-->

Artikel-Nr.: OSE-OSMS(CS)26-100(X)

Version

Verfahrweg in mm

Für mehr Infos
Experten kontaktieren

Optik & Optomechanik Team
Tel.: +49 8153 405-11

opticsoptomechanics@laser2000.com

Beschreibung

Motorisierte Präzisionstische mit kompakten optischen Maßstäben ermöglichen ein hochgenaues und zuverlässiges System mit geschlossenem Regelkreis unter Verwendung von Controllern.

Verfahrweg in mm: 100
Tischgröße in mm: 100x100 (120x120)
Spindeltyp: Kugelgewindespindel-Durchmesser Ø8mm, 2mm Steigung
Lagerung: Außenschienenstruktur
Achsmaterial: Aluminium
Oberflächenbeschaffenheit: Schwarz eloxiert
Gewicht in kg: 3.2
Auflösung / (Voll) in µm/Puls: 4
Auflösung / (Halb) in µm/Puls: 2
Maximale Geschwindikteit in mm/sec: 40
Positioniergenauigkeit in µm: 10
Wiederholgenauigkeit in µm: 2
Maximale Nutzlastin N: 117
Pitch iN*cm: 0.23
Yaw iN*cm: 0.12
Roll iN*cm: 0.2
Totgang [µm]: 3
Umkehrspiel [µm]: 3
Parallelität in µm: 50
Paralellität der Lagerung µm: 10
Pitch [´´]/Yaw [´´]: 25/25
Sensor Artikelnummer: Kleiner Fotosensor: GP1S092HCPIF(Sharp Corporation)
Endschalter: Ausgestattet (Im Normalzustand geschlossen)
Home-Sensor: Ausgestattet
Näherungssensor: Ausgestattet
Auflösung der Stellschraube µm: 0.5
Motortyp: 5-Phasen-Schrittmotor 0.75A/Phase (Oriental Motor Co., Ltd.)
Motor-Artikelnummer: PK525HPB-C4 (28mm)
Schrittwinkel: 0.72°
Netzspannung: DC5-24V ±10%
Stromaufnahme: 80mA oder weniger (20mA oder weniger per sensor)
Steuerungsausgang: NPN Offener-Kollektor-AusgangDC30V oder weniger, 50mA oder weniger
Output Logik: Wenn schattiert: Ausgangstransistor aus (Keine Leitung)
Netzspannung /Strom: DC5V±5% / 50mA
Treiberkanal: D15D15A-CA
Maßstabskabel: GSEF-CA-3
Kompatible Treiber: -
Kompatible Controller: OSE-SHOT-302GS, OSE-SHOT-304GS, OSE-HIT-M*HIT-S
