Artikel-Nr.: OSE-PT-ON200

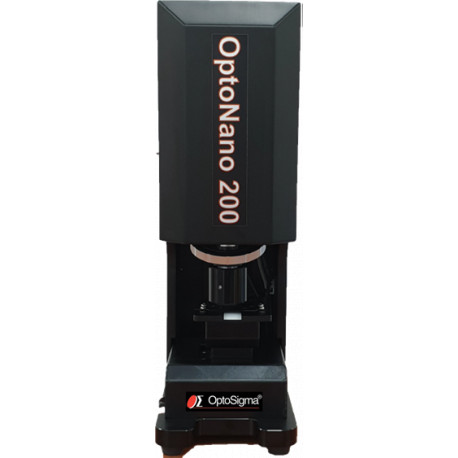

OptoNano Mikroskop mit Hochauflösung durch Optical Microsphere Nanoscopy, CMOS-Kamera mit 5M Pixel, motorisierter XY-Tisch, transparenter LED-Beleuchtungstisch und koaxiale Beleuchtung.
Für mehr Infos
Experten kontaktieren
Optik & Optomechanik Team
Tel.: +49 8153 405-11
Beschreibung

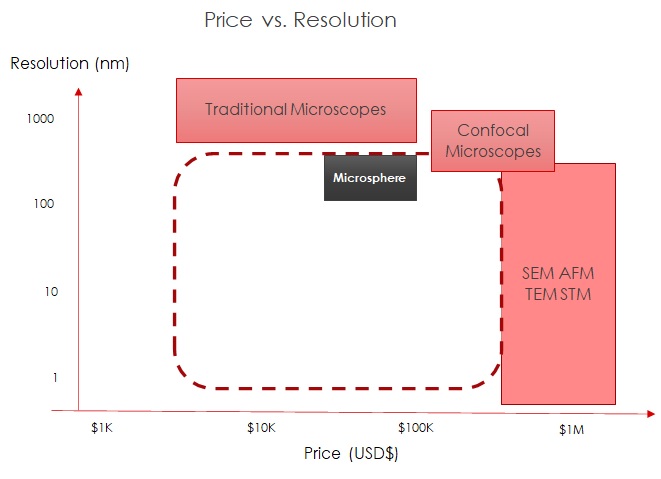

Die Mikroskopie hat sich von konventionellen optischen Lösungen zu hochentwickelten „Super-Resolution-Mikroskopen“ weiterentwickelt. In der klassischen Mikroskopie wird die Auflösung durch die Beugungsgrenze (nach Abbe) begrenzt. Diese entspricht in etwa der halben Wellenlänge der verwendeten Lichtquelle. Somit ist die Auflösung auf max. 200 nm (Betrachtung bei blauem Licht und Umbegungsluft) limitiert.

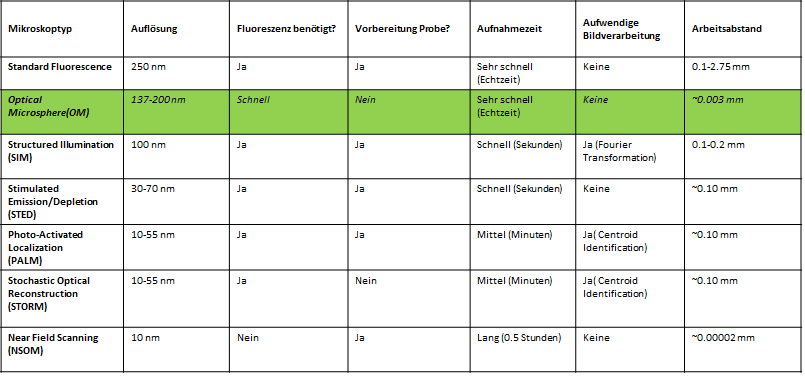

Das revolutionäre hochauflösende Mikroskop oder sog. „super-resolution-microscopy“ OptoNano überwindet diese Grenze, durch eine Technology names „Optical Microsphere Nanoscopy“ (OMN). Somit ist das OptoNano 200 das weltweit erste Bildgebungsinstrument mit einer Auflösung im Nanometerbereich in Umgebungsluft. Damit können Strukturen von bis zu 137nm aufgelöst werden, ohne dass hierfür eine aufwendige Präparation der Probe erforderlich ist. Dies spart Zeit und Kosten und ermöglicht es dem einzigartigen OptoNano 200 den Einsatz sowohl im Forschungslabor als in der industriellen Produktion.
|
Name |
Hochauflösendes Mikroskop OptoNano 200, 5M Pixel CMOS Kamera, Motorisierte XY Stage, blaue oder weiße koaxiale LED-Beleuchtung |
|
Gewicht |
15 kg |
|
Beleuchtung |
Blaue LED 420 nm oder weiße LED 700 nm, Koaxial |
|
Umgebungsbedingungen |
Umgebungsluft |
|
Effektive Auflösung |
137 nm |
|
Kameratyp |
5MP, 8,44 X 7,06 mm monochromatisch oder farbig CMOS, C-Mount, USB3.0 SS |
|
Mitgeliefertes 10x Objektiv |
0,3 NA, f20 mm, 6,4 mm WD, 12 mm Pupil, 900 nm Res. |
|
Mitgeliefertes Mikrosphäre |
0,55 NA, f4 mm, 0-3 µm WD, 4,4 mm Pupil, <200 nm Res. |
