Artikel-Nr.: FOV-Vorlauf-x-y-z
Vor- und Nachlauffasern werden zur Adaption vom Messgerät auf das Messobjekt eingesetzt. Durch die Verwendung einer Vorlauffaser für OTDR-Messungen werden die Adapter am Messgerät geschützt und die Anfangs- bzw. Endereignisse auswertbar.
Für mehr Infos
Experten kontaktieren
Faseroptik Team
Tel.: +49 8153 405-11
Beschreibung

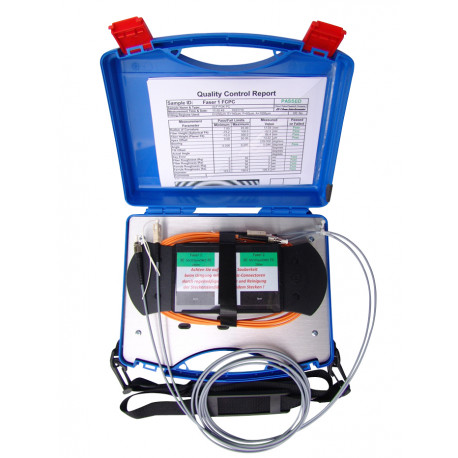

Der kompakte und robuste Koffer kann auf Kundenwunsch bis zu 4 unterschiedliche Fasern mit einer Gesamtlänge von 3.000m aufnehmen. Die beiden Pigtails sind mit einer Länge von 2m herausgeführt. Standardmäßig sind sie mit einem 2,4mm dicken Schutzmantel versehen.
Für extreme Beanspruchung können die Pigtails mit einem speziellen Metall-Silikon-Schutz überzogen werden. Dieser schützt vor Knicken und Druckbelastung (trittfest) und zieht sich immer wieder selbständig in eine gestreckte Position. Verknotungen gehören der Vergangenheit an!
Zur besseren Handhabung werden die Pigtails im Koffer um eine Metallaufnahme gewickelt, die gleichzeitig den minimalen Biegeradius begrenzt und sie vor dem Einklemmen im Deckel bewahrt. In der Mitte befindet sich eine Ablagebox für Kleinteile, wie Adapter, Staubschutzkappen etc..
Als Stecker stehen alle derzeit üblichen Typen in PC- und APC-Schliff zur Auswahl. Zur Qualifizierung der Oberflächenqualität wird zu jedem Stecker ein Interferometerprotokoll mitgeliefert.
FOV-Kx-Fasertyp-Länge-Stecker1-Stecker2
Länge x Breite x Höhe: 275 x 220 x 65mm
Gewicht abhängig von verbauter Faserlänge
| Trockenreinigung Stecker: | LWL-Cletop oder LWL-Reel-Cleaner |
| Trockenreinigung Stecker/Kupplung: | NOY-One-Click-2,5 oder NOY-One-Click-1,25 |
| Nass-/Trocken-Kombinationsreinigung: | RIF-Cleaning-Pen-QbE |
