Artikel-Nr.: ULT-Ultratoolkit(-bare)

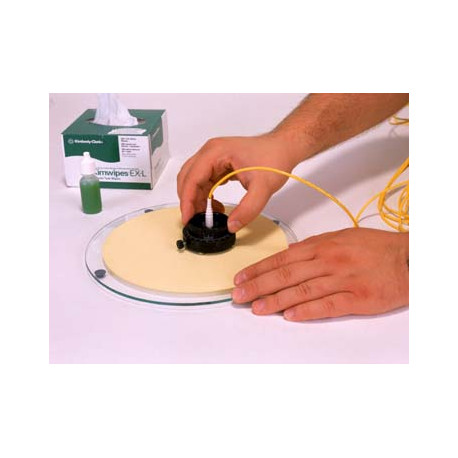

Einsatzgebiet für das Ultratoolkit ist die schnelle Steckerkonfektionierung im Feld oder Labor oder auch die Endflächenbearbeitung von blanken Fasern (Bare-Fiber).

alt

Für mehr Infos
Experten kontaktieren

Faseroptik Team
Tel.: +49 8153 405-11

Beschreibung

Handpoliturset für LWL-Stecker Ultratoolkit

Schlüssel für die Ultratool-Performance ist eine universelle Polierhalteraufname (Puck) für alle Polierhalter mit einer fein einstellbaren Mikrometerschraube für eine Höhenfeinjustierung.
Für Planschliff, PC- und APC-Polituren sind  Standard-Halter für die gängigen Steckertypen (nicht E2000) erhältlich. Die Bare Fiber-Polierhalter ermöglichen das Polieren  blanker Fasern (Planschliff oder gewinkelter Planschliff). Sie sind in unterschiedlichen Durchmessern verfügbar. Kundenspezifische  Halter ermöglichen die Politur andere Materialen wie z.B. Small-Wafer-Sections (kleinteilige Wafer).
Lieferumfang Ultrotoolkit für LWL-Stecker:
  • Ultratool Werkzeug für Handpolitur (1101.1)
  • Replacement Wear feet (8)
  • 4 Polierhalter (SC, LC, ST, FC), oder 1 Halter für bare fiber
  • Tragekoffer
  • Grundausstattung Polierfolien und Suspension
Optional:

  • Halter für 1 Stecker
    • Planschliff-Stecker: SMA905, SMA906
    • PC-Stecker: Biconic, FC, SC, ST, 2,5 mm-Ferrulen, LC, MU, 1,25 mm-Ferrulen
    • APC-Stecker: FC, SC, ST, 2,5 mm-Ferrulen, LC, MU, 1,25 mm-Ferrulen
  • Halter für blanke Fasern( flach oder angewinkelt, Durchmesser wählbar)
Weiteres empfohlenes Zubehör:
  • Messuhr zur Bestimmung des Überstands (Protrusion Gauge)
  • Brech- und Anritzwerkzeug (Cleave- und Scribetools)
Verbrauchsmaterial:
  • Polierfilmset für Singlemode- oder Multimode-Steckerpolitur
  • Polierflüssigkeit (Suspension)
  • Polierfolien
Übersicht verfügbare Polierfolien:
  • Material: Aluminiumoxid 100 Stück pro VPE (0,3µ, 0,5µ, 1µ, 3µ, 5µ, 9µ, 12µ, 16µ, 30µ, Ultrafilm B)
  • Material: Siliziumkarbid 100 Stück pro VPE (1µ, 3µ, 5µ, 9µ, 12µ, 16µ, 30µ)
  • Material: Diamant 15 Stück oder 50 Stück pro VPE (0,1µ, 0,5µ, 1µ, 3µ, 6µ, 9µ, 15µ, 30µ)
