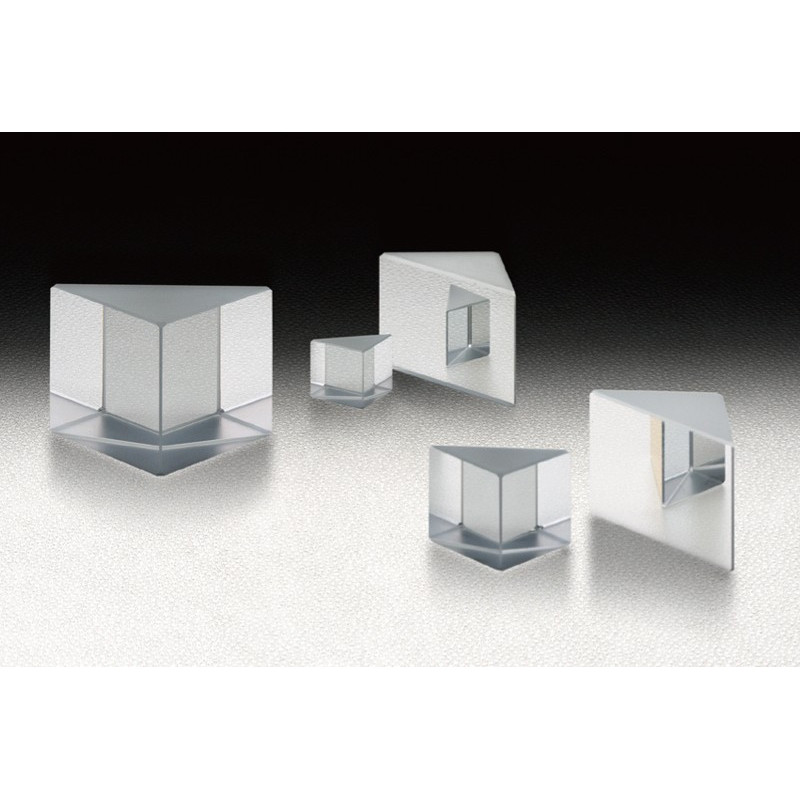

Rechtwinklige Prismen, SiO2

-->

Artikel-Nr.: OSE-RPSQ-05-2L

Rechtwinklige Prismen, die nicht beschichtet sind, können in verschiedenen Anwendungen eingesetzt werden, z. B. für den kritischen Winkel der Totalreflexion und die Wellenlängendispersion.

Oberflächenebenheit

A - B in mm

Oberflächenebenheit

A - B in mm

Für mehr Infos
Experten kontaktieren

Optik & Optomechanik Team
Tel.: +49 8153 405-11

opticsoptomechanics@laser2000.com

Beschreibung

Material: Quarzglas
Brechungsindex nd: 1.458
Freie Apertur: 90% vom Kreis oder von der Ellipse zum tatsächlichen Maß für Eingang und Ausgangsoberfläche

Material: Quarzglas
Brechungsindex nd: 1.458
Oberflächenebenheit des Substrats: ?/2
Oberflächenqualität (Scratch-Dig): 20-10
Freie Apertur: 90% vom Kreis oder von der Ellipse zum tatsächlichen Maß für Eingang und Ausgangsoberfläche
A=B in mm: 7
Winkelgenauigkeit 90°: ±3´´
Winkelgenauigkeit 45°: ±3´´

Downloads

OSE-RPSQ-07-2L_STP.zip

OSE-RPB_RPSQ.pdf

Opt_Prisms_.zip

Material: Quarzglas
Brechungsindex nd: 1.458
Oberflächenebenheit des Substrats: ?/2
Oberflächenqualität (Scratch-Dig): 20-10
Freie Apertur: 90% vom Kreis oder von der Ellipse zum tatsächlichen Maß für Eingang und Ausgangsoberfläche
A=B in mm: 10
Winkelgenauigkeit 90°: ±3´´
Winkelgenauigkeit 45°: ±3´´

Downloads

OSE-RPSQ-10-2L_STP.zip

OSE-RPB_RPSQ.pdf

Opt_Prisms_.zip

Material: Quarzglas
Brechungsindex nd: 1.458
Oberflächenebenheit des Substrats: ?/2
Oberflächenqualität (Scratch-Dig): 20-10
Freie Apertur: 90% vom Kreis oder von der Ellipse zum tatsächlichen Maß für Eingang und Ausgangsoberfläche
A=B in mm: 15
Winkelgenauigkeit 90°: ±3´´
Winkelgenauigkeit 45°: ±3´´

Downloads

OSE-RPSQ-15-2L_STP.zip

OSE-RPB_RPSQ.pdf

Opt_Prisms_.zip

Material: Quarzglas
Brechungsindex nd: 1.458
Oberflächenebenheit des Substrats: ?/2
Oberflächenqualität (Scratch-Dig): 20-10
Freie Apertur: 90% vom Kreis oder von der Ellipse zum tatsächlichen Maß für Eingang und Ausgangsoberfläche
A=B in mm: 20
Winkelgenauigkeit 90°: ±3´´
Winkelgenauigkeit 45°: ±3´´

Downloads

OSE-RPSQ-20-2L_STP.zip

OSE-RPB_RPSQ.pdf

Opt_Prisms_.zip

Material: Quarzglas
Brechungsindex nd: 1.458
Oberflächenebenheit des Substrats: ?/2
Oberflächenqualität (Scratch-Dig): 20-10
Freie Apertur: 90% vom Kreis oder von der Ellipse zum tatsächlichen Maß für Eingang und Ausgangsoberfläche
A=B in mm: 25
Winkelgenauigkeit 90°: ±3´´
Winkelgenauigkeit 45°: ±3´´

Downloads

OSE-RPSQ-25-2L_STP.zip

OSE-RPB_RPSQ.pdf

Opt_Prisms_.zip

Material: Quarzglas
Brechungsindex nd: 1.458
Oberflächenebenheit des Substrats: ?/2
Oberflächenqualität (Scratch-Dig): 20-10
Freie Apertur: 90% vom Kreis oder von der Ellipse zum tatsächlichen Maß für Eingang und Ausgangsoberfläche
A=B in mm: 30
Winkelgenauigkeit 90°: ±3´´
Winkelgenauigkeit 45°: ±3´´

Downloads

OSE-RPSQ-30-2L_STP.zip

OSE-RPB_RPSQ.pdf

Opt_Prisms_.zip

Material: Quarzglas
Brechungsindex nd: 1.458
Oberflächenebenheit des Substrats: ?/2
Oberflächenqualität (Scratch-Dig): 20-10
Freie Apertur: 90% vom Kreis oder von der Ellipse zum tatsächlichen Maß für Eingang und Ausgangsoberfläche
A=B in mm: 40
Winkelgenauigkeit 90°: ±3´´
Winkelgenauigkeit 45°: ±3´´

Downloads

OSE-RPSQ-40-2L_STP.zip

OSE-RPB_RPSQ.pdf

Opt_Prisms_.zip

Material: Quarzglas
Brechungsindex nd: 1.458
Oberflächenebenheit des Substrats: ?/2
Oberflächenqualität (Scratch-Dig): 20-10
Freie Apertur: 90% vom Kreis oder von der Ellipse zum tatsächlichen Maß für Eingang und Ausgangsoberfläche
A=B in mm: 50
Winkelgenauigkeit 90°: ±3´´
Winkelgenauigkeit 45°: ±3´´

Downloads

OSE-RPSQ-50-2L_STP.zip

OSE-RPB_RPSQ.pdf

Opt_Prisms_.zip

Material: Quarzglas
Brechungsindex nd: 1.458
Oberflächenebenheit des Substrats: λ/4
Oberflächenqualität (Scratch-Dig): 10-5
Freie Apertur: 90% vom Kreis oder von der Ellipse zum tatsächlichen Maß für Eingang und Ausgangsoberfläche
A=B in mm: 5
Winkelgenauigkeit 90°: ±1´
Winkelgenauigkeit 45°: ±1´

Downloads

OSE-RPSQ-05-4M_STP.zip

OSE-RPB_RPSQ.pdf

Opt_Prisms_.zip

Material: Quarzglas
Brechungsindex nd: 1.458
Oberflächenebenheit des Substrats: λ/4
Oberflächenqualität (Scratch-Dig): 10-5
Freie Apertur: 90% vom Kreis oder von der Ellipse zum tatsächlichen Maß für Eingang und Ausgangsoberfläche
A=B in mm: 7
Winkelgenauigkeit 90°: ±1´
Winkelgenauigkeit 45°: ±1´

Downloads

OSE-RPSQ-07-4M_STP.zip

OSE-RPB_RPSQ.pdf

Opt_Prisms_.zip

Material: Quarzglas
Brechungsindex nd: 1.458
Oberflächenebenheit des Substrats: λ/4
Oberflächenqualität (Scratch-Dig): 10-5
Freie Apertur: 90% vom Kreis oder von der Ellipse zum tatsächlichen Maß für Eingang und Ausgangsoberfläche
A=B in mm: 10
Winkelgenauigkeit 90°: ±1´
Winkelgenauigkeit 45°: ±1´

Downloads

OSE-RPSQ-10-4M_STP.zip

OSE-RPB_RPSQ.pdf

Opt_Prisms_.zip

Material: Quarzglas
Brechungsindex nd: 1.458
Oberflächenebenheit des Substrats: λ/4
Oberflächenqualität (Scratch-Dig): 10-5
Freie Apertur: 90% vom Kreis oder von der Ellipse zum tatsächlichen Maß für Eingang und Ausgangsoberfläche
A=B in mm: 15
Winkelgenauigkeit 90°: ±1´
Winkelgenauigkeit 45°: ±1´

Downloads

OSE-RPSQ-15-4M_STP.zip

OSE-RPB_RPSQ.pdf

Opt_Prisms_.zip

Material: Quarzglas
Brechungsindex nd: 1.458
Oberflächenebenheit des Substrats: λ/4
Oberflächenqualität (Scratch-Dig): 10-5
Freie Apertur: 90% vom Kreis oder von der Ellipse zum tatsächlichen Maß für Eingang und Ausgangsoberfläche
A=B in mm: 20
Winkelgenauigkeit 90°: ±1´
Winkelgenauigkeit 45°: ±1´

Downloads

OSE-RPSQ-20-4M_STP.zip

OSE-RPB_RPSQ.pdf

Opt_Prisms_.zip

Material: Quarzglas
Brechungsindex nd: 1.458
Oberflächenqualität (Scratch-Dig): 10-5
Freie Apertur: 90% vom Kreis oder von der Ellipse zum tatsächlichen Maß für Eingang und Ausgangsoberfläche
A=B in mm: 25
Winkelgenauigkeit 90°: ±1´
Winkelgenauigkeit 45°: ±1´

Downloads

OSE-RPSQ-25-4M_STP.zip

OSE-RPB_RPSQ.pdf

Opt_Prisms_.zip

Material: Quarzglas
Brechungsindex nd: 1.458
Oberflächenebenheit des Substrats: λ/4
Oberflächenqualität (Scratch-Dig): 10-5
Freie Apertur: 90% vom Kreis oder von der Ellipse zum tatsächlichen Maß für Eingang und Ausgangsoberfläche
A=B in mm: 30
Winkelgenauigkeit 90°: ±1´
Winkelgenauigkeit 45°: ±1´

Downloads

OSE-RPSQ-30-4M_STP.zip

OSE-RPB_RPSQ.pdf

Opt_Prisms_.zip

Material: Quarzglas
Brechungsindex nd: 1.458
Oberflächenebenheit des Substrats: λ/4
Oberflächenqualität (Scratch-Dig): 10-5
Freie Apertur: 90% vom Kreis oder von der Ellipse zum tatsächlichen Maß für Eingang und Ausgangsoberfläche
A=B in mm: 5
Winkelgenauigkeit 90°: ±5´´
Winkelgenauigkeit 45°: ±30´´

Downloads

OSE-RPSQ-05-10H_STP.zip

OSE-RPB_RPSQ.pdf

Opt_Prisms_.zip

Material: Quarzglas
Brechungsindex nd: 1.458
Oberflächenebenheit des Substrats: ?/10
Oberflächenqualität (Scratch-Dig): 10-5
Freie Apertur: 90% vom Kreis oder von der Ellipse zum tatsächlichen Maß für Eingang und Ausgangsoberfläche
A=B in mm: 7
Winkelgenauigkeit 90°: ±5´´
Winkelgenauigkeit 45°: ±30´´

Downloads

OSE-RPSQ-07-10H_STP.zip

OSE-RPB_RPSQ.pdf

Opt_Prisms_.zip

Material: Quarzglas
Brechungsindex nd: 1.458
Oberflächenebenheit des Substrats: ?/10
Oberflächenqualität (Scratch-Dig): 10-5
Freie Apertur: 90% vom Kreis oder von der Ellipse zum tatsächlichen Maß für Eingang und Ausgangsoberfläche
A=B in mm: 10
Winkelgenauigkeit 90°: ±5´´
Winkelgenauigkeit 45°: ±30´´

Downloads

OSE-RPSQ-10-10H_STP.zip

OSE-RPB_RPSQ.pdf

Opt_Prisms_.zip

Material: Quarzglas
Brechungsindex nd: 1.458
Oberflächenebenheit des Substrats: ?/10
Oberflächenqualität (Scratch-Dig): 10-5
Freie Apertur: 90% vom Kreis oder von der Ellipse zum tatsächlichen Maß für Eingang und Ausgangsoberfläche
A=B in mm: 15
Winkelgenauigkeit 90°: ±5´´
Winkelgenauigkeit 45°: ±30´´

Downloads

OSE-RPSQ-15-10H_STP.zip

OSE-RPB_RPSQ.pdf

Opt_Prisms_.zip

Material: Quarzglas
Brechungsindex nd: 1.458
Oberflächenebenheit des Substrats: ?/10
Oberflächenqualität (Scratch-Dig): 10-5
Freie Apertur: 90% vom Kreis oder von der Ellipse zum tatsächlichen Maß für Eingang und Ausgangsoberfläche
A=B in mm: 20
Winkelgenauigkeit 90°: ±5´´
Winkelgenauigkeit 45°: ±30´´

Downloads

OSE-RPSQ-20-10H_STP.zip

OSE-RPB_RPSQ.pdf

Opt_Prisms_.zip

Material: Quarzglas
Brechungsindex nd: 1.458
Oberflächenebenheit des Substrats: ?/10
Oberflächenqualität (Scratch-Dig): 10-5
Freie Apertur: 90% vom Kreis oder von der Ellipse zum tatsächlichen Maß für Eingang und Ausgangsoberfläche
A=B in mm: 25
Winkelgenauigkeit 90°: ±5´´
Winkelgenauigkeit 45°: ±30´´

Downloads

OSE-RPSQ-25-10H_STP.zip

OSE-RPB_RPSQ.pdf

Opt_Prisms_.zip

Material: Quarzglas
Brechungsindex nd: 1.458
Oberflächenebenheit des Substrats: ?/10
Oberflächenqualität (Scratch-Dig): 10-5
Freie Apertur: 90% vom Kreis oder von der Ellipse zum tatsächlichen Maß für Eingang und Ausgangsoberfläche
A=B in mm: 30
Winkelgenauigkeit 90°: ±5´´
Winkelgenauigkeit 45°: ±30´´

Downloads

OSE-RPSQ-30-10H_STP.zip

OSE-RPB_RPSQ.pdf

Opt_Prisms_.zip

Material: Quarzglas
Brechungsindex nd: 1.458
Oberflächenebenheit des Substrats: λ/4
Oberflächenqualität (Scratch-Dig): 10-5
Freie Apertur: 90% vom Kreis oder von der Ellipse zum tatsächlichen Maß für Eingang und Ausgangsoberfläche
A=B in mm: 12.7
Winkelgenauigkeit 90°: ±1´
Winkelgenauigkeit 45°: ±1´

Downloads

OSE-RPSQ-12.7-4M_STP.zip

OSE-RPB_RPSQ.pdf

Opt_Prisms_.zip

Material: Quarzglas
Brechungsindex nd: 1.458
Oberflächenebenheit des Substrats: λ/4
Oberflächenqualität (Scratch-Dig): 10-5
Freie Apertur: 90% vom Kreis oder von der Ellipse zum tatsächlichen Maß für Eingang und Ausgangsoberfläche
A=B in mm: 25.4
Winkelgenauigkeit 90°: ±1´
Winkelgenauigkeit 45°: ±1´

Downloads

OSE-RPSQ-25.4-4M_STP.zip

OSE-RPB_RPSQ.pdf

Opt_Prisms_.zip

Material: Quarzglas
Brechungsindex nd: 1.458
Oberflächenebenheit des Substrats: ?/2
Oberflächenqualität (Scratch-Dig): 20-10
Freie Apertur: 90% vom Kreis oder von der Ellipse zum tatsächlichen Maß für Eingang und Ausgangsoberfläche
A=B in mm: 5
Winkelgenauigkeit 90°: ±3´´
Winkelgenauigkeit 45°: ±3´´

Downloads

OSE-RPSQ-05-2L_STP.zip

OSE-RPB_RPSQ.pdf

Opt_Prisms_.zip
