Artikel-Nr.: EOP-SH-X-O
Der Lasershutter der Serie SH eignet sich hervorragend als OEM Bauteil zum preisgünstigen Schalten und Modulieren von Laserstrahlung. Eine Vielzahl von Variationen sind möglich, bzw. kundenspezifisch für größere Stückzahlen erhältlich.
Für mehr Infos
Experten kontaktieren
Laserschutz Team
Tel.: +49 8153 405-11
Beschreibung
Die Lasershutter SH-10 und SH-20 dienen als Sicherheitsschalter zum Blocken von Laserstrahlung und Röntgenstrahlung.

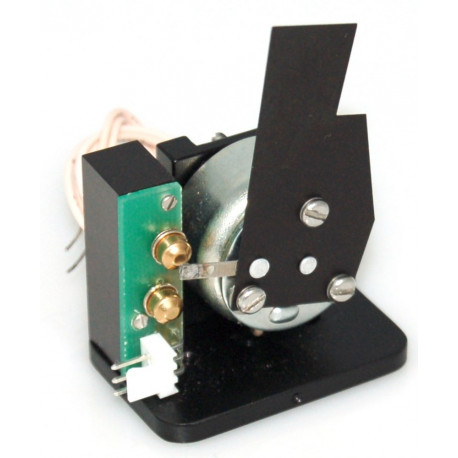

Der SH-10 Laser-Sicherheitsverschluss besteht aus einem Blatt auf einem Drehmagneten mit einem begrenzten Drehwinkel. Im spannungslosen Zustand ist der Strahl blockiert. Bei angelegter Spannung bewegt der Drehmagnet das Blatt aus dem Strahlengang.
Das Standardblatt ist ein schwarz eloxiertes, 0,25 mm dickes Aluminiumblech. Um strengeren Anforderungen bei Lasern höherer Leistung und Röntgenstrahlern zu genügen, sind zahlreiche weitere Materialen verfügbar. Die Oberfläche kann auch reflektierend ausgeführt, oder mit Spiegeln versehen werden, um Strahlungen höherer Intensitäten in eine Strahlfalle umzulenken. Die Ansteuerung des Shutters erfolgt direkt mit einer Spannung (5V, 12V, 15V, oder 24V). Alternativ kann auch eine Treiberbox verwendet werden, die es ermöglicht, den Shutter direkt mit einem TTL-Signal anzusteuern (EOP-DSH).
Highlights:
Weitere Optionen:
| SH-10 | SH-20 | |
| Apertur (mm) | 13 | 25 |
| Versorgung (V) | 5, 12, 24 | 5, 12, 24 |
| Ansprechzeit (ms) | 15 | 15 |
| Min. Lebensdauer | 2 Millionen Zyklen | 2 Millionen Zyklen |
| Max. Lebensdauer Model -L | 50 Millionen Zyklen | 50 Millionen Zyklen |
| Kraft der Rückstellfeder (Nm) | 0,0055 bis 0,009 | 0,0055 bis 0,009 |
| Abmessungen l x b x h (mm) | 43 x 56 x 29 | 69 x 56 x 49 |
| Gewicht (g) | 60 | 150 |
| Max. Betriebstemperatur (°C) | 75 | 75 |
