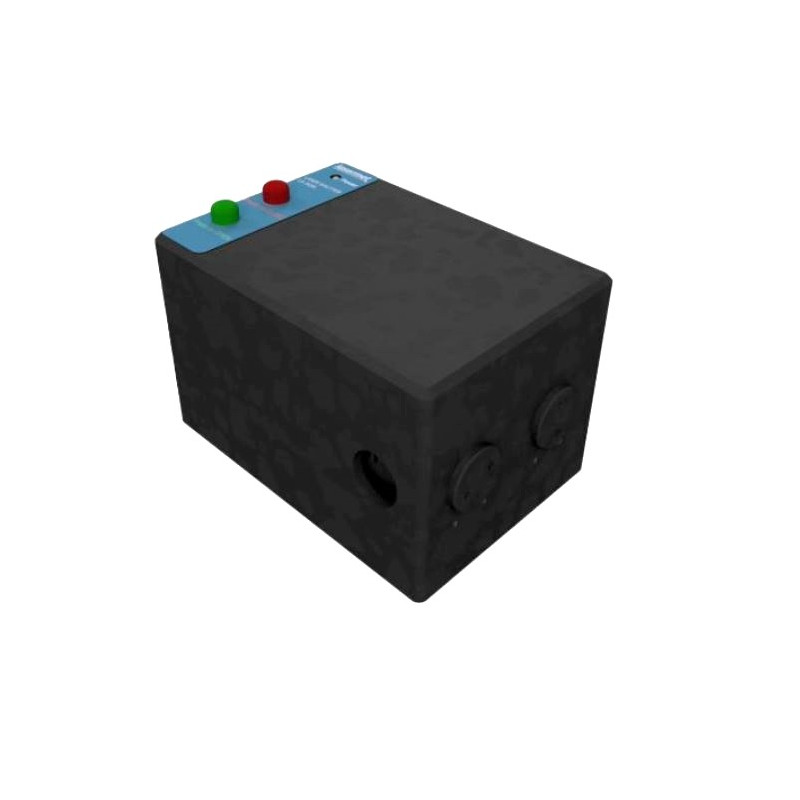

Laser-Shutter bis 20 W, SIL3

LS-30SIL
search
  • LS-30SIL
  • LS-30SIL-OEM
  • LS-30SIL Abmessungen
-->

Artikel-Nr.: LMT-LS-30SIL

Laser-Sicherheits-Shutter für Laser bis 20 W optischer Leistung mit der Möglichkeit, eine externe Strahlfalle anzuschließen. Einbau vertikal oder horizontal möglich. Sicherheitsstandard SIL3.

alt

Für mehr Infos
Experten kontaktieren

Laserschutz Team
Tel.: +49 8153 405-11

Beschreibung

Sicherheits-Shutter für Laser bis 20 W (>2 mm Strahldurchmesser). Höhere Leistungen mit externer Strahlfalle möglich.

  • Standard-Blade: Stahl (Spiegel oder Keramik auf Anfrage)
  • Apertur: 16 mm
  • Gewinde für Strahlführung: M17x1
  • Abmessung (mm):  112 x 78 x 68
  • Gewicht: 900 g (500 g OEM-Version)
  • Betriebsspannung: 24 VDC
  • Betriebsstrom, typ.: 20 mA (geschlossen), 100 mA (offen), 625 mA (Spitze, max. 1,1 s)
  • Öffnungszeit: 45 ms typ.
  • Schließzeit: 70 ms typ.
  • Erwartete Lebensdauer: >1.000.000 Schaltzyklen

Sicherheitsstandard:

EN ISO 13849-1:2008, Performance level 'e', IEC 61508-1 SIL 3 (bei Anschluss an ein entsprechend klassifiziertes Kontrollsystem)

Zulässige Bestrahlungsstärken (nach EN 60825-4):

Bestrahlte Fläche                PEL (T1) 30 000 s

4 mm²                                      5 MW/m²

Der Shutter kann horizontal oder vertikal betrieben werden.
