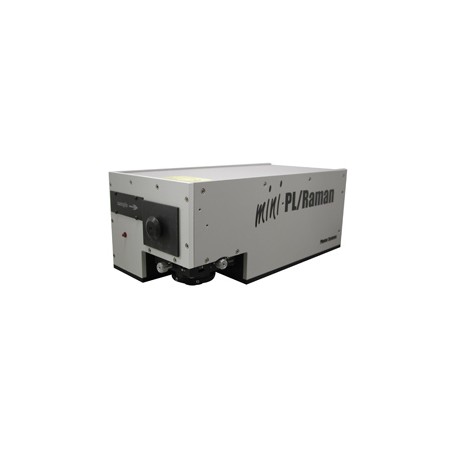

Deep UV Raman-Spektrometer MiniPL

Beschreibung

Spektroskopie im tiefen UV: Deep-UV Photolumineszenz- und Raman-Spektrometer

Photolumineszenz- und Raman-Spektren im tiefen UV ermöglichen detaillierte Aussagen über Materialeigenschaften, die hohe Anregungsenergien erfordern und mit herkömmlichen Spektroskopieverfahren nur unzureichend charakterisiert werden können.

Mit dem MiniPL steht ein neues, sehr kompaktes und komplett ausgestattetes Photolumineszenz- und Raman-Spektrometer zur Verfügung.

Das MiniPL beinhaltet alle erforderlichen Komponenten eines Spektrometers einschließlich des Anregungslasers. Wahlweise kann zwischen 224 nm und 248 nm als Anregungswellenlänge gewählt werden. Der in Czerny-Turner-Anordnung ausgeführte Monochromator mit zwei Beugungsgittern erlaubt eine Auflösung von bis zu 0,2 nm.

Ein hochempfindlicher Photomultiplier für den Wellenlängenbereich von 190 nm bis 650 nm ermöglicht die Aufnahme von intensitätsschwachen Spektren. Ein justierbarer Probentisch zusammen mit allen erforderlichen Optiken und Filtern sowie einer Software zur Steuerung des Systems vervollständigen das MiniPL.

• PL: Ex=5.5(224.3nm) or 5.0 eV(248.6nm)
• Raman: Ex=5.0 eV (248.6 nm) only
• Highly portable 15 x 18 x 36cm, <8kg
• High Resolution down to 0.2nm (multi slits included: 125 μm to 2.4 mm).
• Computer controlled selection and calibration of two (2) gratings selected from following:
• 600g/mm optional grating (400nm blaze and 200-850nm spectral range)
• 1200g/mm grating standard (240nm blaze and 190-650nm spectral range)
• 3600g/mm optional grating for High Res PL or Raman (240nm blaze and 190-500nm spectral range)
• Digital PMT controller with gated box car Integrator & Averager for low noise digital PMT output measurement
• Automatic PL/Raman signal gain control with over seven (7) decades of dynamic range
• < 40Watts (90-240VAC or 24 VDC) input
• Fully integrated, self contained, system
• LabView interface and control of laser, spectrograph, PMT, spectral data
• Spectral display in nm or wavenumber
• Analysis software included, FWHM, Peak, Side lobe identification, spectral subtract, normalize etc.
• Up to 50 mm diameter sample size
• Laser spot size: 35μm, 70μm with cryostage
• X-Y-Z stage manual sample control 50x50x10m standard
• 50x50mm X-Y motorized, 10mm Z manual stage including mapping software optional.
• Helium and liquid nitrogen cryostage options available.
• Control: external laptop or tablet computer via USB
• Safety: Class I, DHHS/CDRH, CE, RoHS
