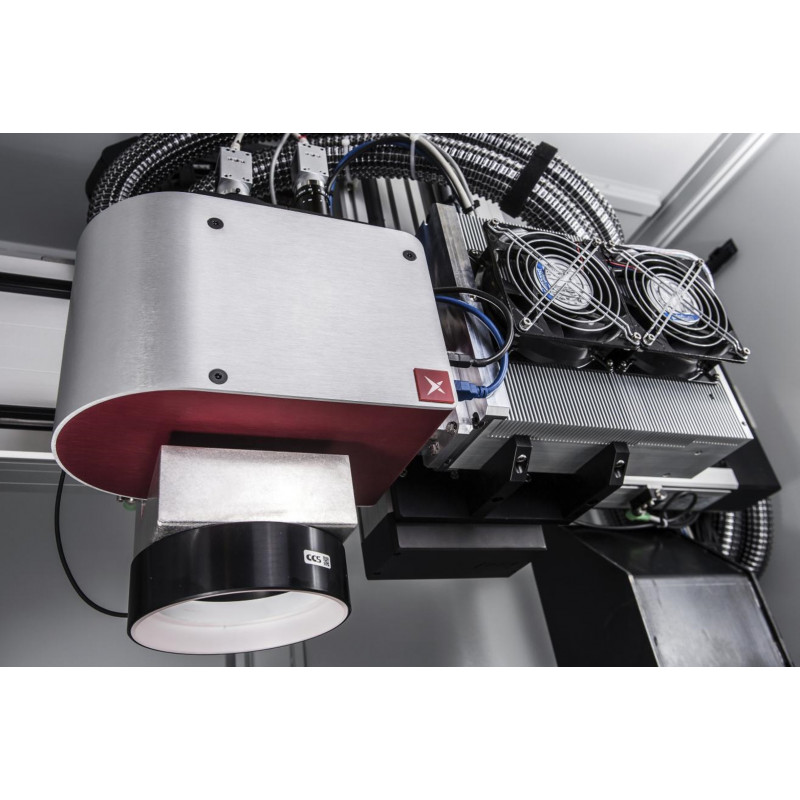

High-Speed Multibeam Marking Solution VULQ1

-->

Artikel-Nr.: QVA-VULQ1

Qiova hat eine innovative, laserbasierte Technologie entwickelt, die Markierungsleistungen im anspruchsvollen, industriellen Umfeld ermöglicht. Dieses einzigartige Verfahren eröffnet neue Möglichkeiten für die Produktverfolgung, Rückverfolgung sowie im Markenschutz. Die VULQ1-Multibeam-Technologie garantiert den höchstmöglichen Durchsatz an Mikrocodes im Markt.
Jede Markierung wird mit einem einzigen Laserpuls durchgeführt.

Für mehr Infos
Experten kontaktieren

Solutions Team
Tel.: +49 8153 405-11

solutions@laser2000.com

Beschreibung

Stand der Technik

Der in vielen Industriezweigen kommt es zunehmend zum Einsatz von Laserbeschriftungsprozessen, die derzeit mit 2D-Galvanometer-Scannersystemen durchgeführt werden. Dabei wird der Laserstrahl in der Regel aufgeweitet und durch zwei kleine Spiegel geführt, die für die Positionierung des Strahls in einer XY-Ebene auf dem bearbeiteten Teil verantwortlich sind. Um einen Abtrag/Farbumschlag auf dem Material zu erreichen, wird der Strahl durch eine spezielle F-Theta-Linse mit einer geeigneten Brennweite gelenkt und fokussiert.

Für eine vollständige Kennzeichnung von Barcodes, QR-Codes oder frei wählbaren Beschriftungen müssen die verwendeten Galvo-Spiegel den Laserstrahl in einer optimierten Trajektorie über die gesamte zu beschriftende Fläche lenken. Daher muss jeder Punkt eines QR-Codes in einem sequentiellen Verfahren abgearbeitet werden.

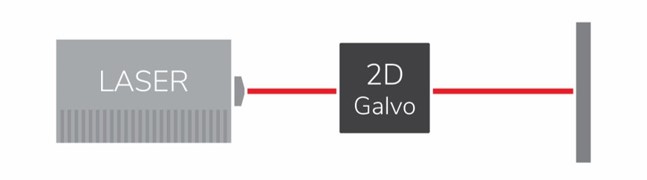

common galvanometer scanner beam

Je nach Größe und Komplexität der Beschriftung ergeben sich für Hochgeschwindigkeits-Fertigungslinien oft individuelle Anforderungen: Zur optimalen Beschriftung wird das Produkt vorab auf seine Positionierung geprüft, zudem muss die Scan-Lösung in den meisten Fällen on-the-fly beschriften können.

Die VULQ1-Technologie bietet eine einzigartige Hochgeschwindigkeits-Markierungsleistung mit einer Vielzahl von Vorteilen gegenüber herkömmlichen scannerbasierten QR-Code-Markierungen:

schneller: 10 bis 100 Codes pro Sekunde
intelligenter: konfigurierbare Codes per Software mit voller Flexibilität
umweltfreundlicher: keine Tinte, keine Verbrauchsmaterialien und keine Chemikalien erforderlich
sicherer: direkte und dauerhafte Markierung auf jedem Material

Wie wird dies erreicht?

Die patentierte Multibeam-Technologie erzeugt bei Bedarf aus einem einzigen Strahl mehrere hundert kleine Laserstrahlen mit einer räumlichen Auflösung von <50 µm, die dynamisch durch eine Software gesteuert werden können. Jede Markierung wird mit einem einzigen Puls durchgeführt! Dies beschleunigt den Markierungsdurchsatz anwendungsabhängig um das 5- bis 10-fache.

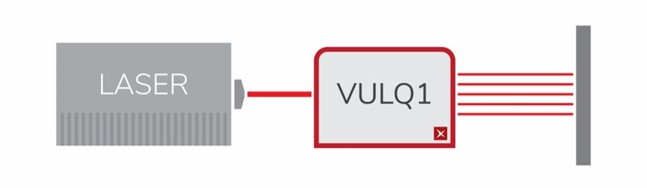

QiOVA multibeam marking solution

Vorteile und Anwendungsgebiete:

individuelle Rückverfolgbarkeit jedes Codes/jeder Markierung
maximale Vorteile bei kleinen Teilen
optimale In-line-Ergänzung für schnell bewegte/Rolle-zu-Rolle Teilemarkierungen
Fälschungssicherheit durch 100 % eindeutige Codes

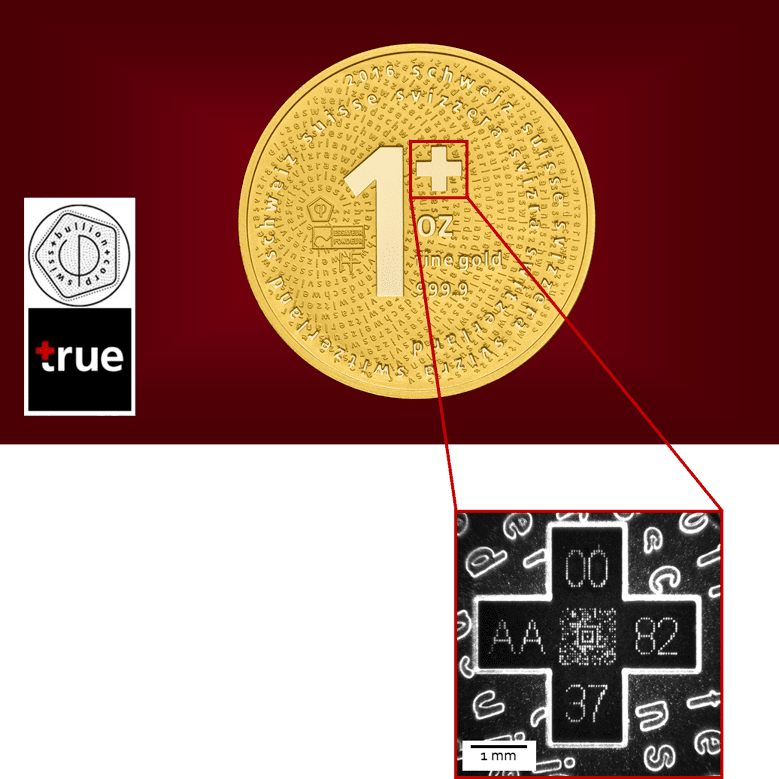

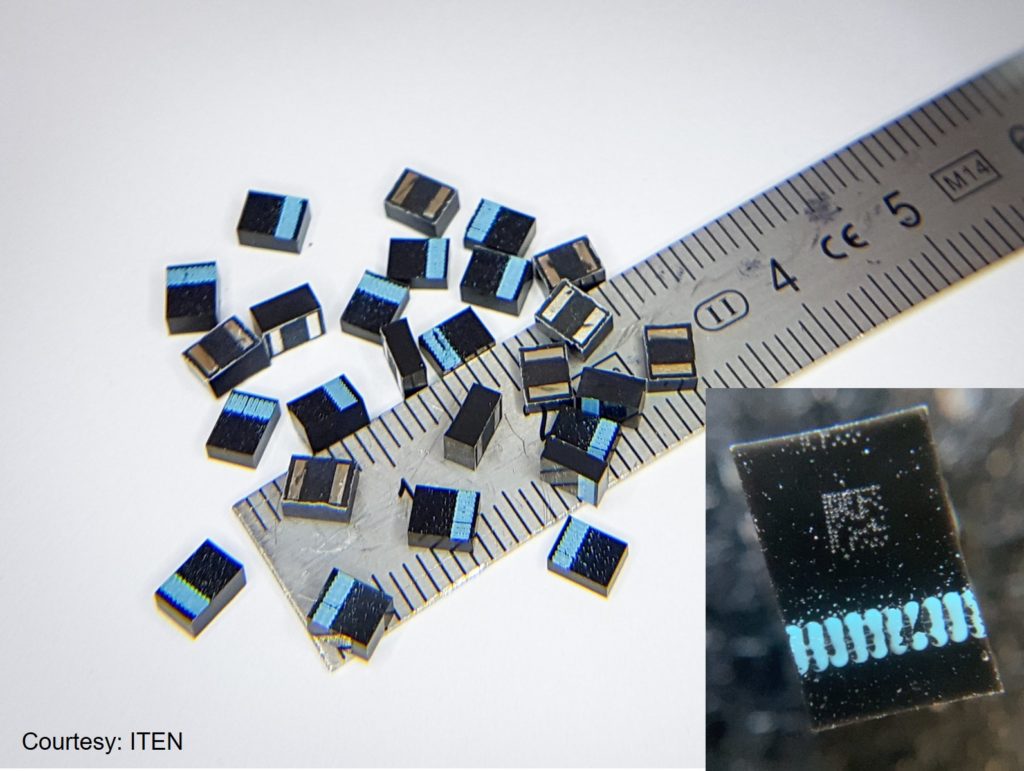

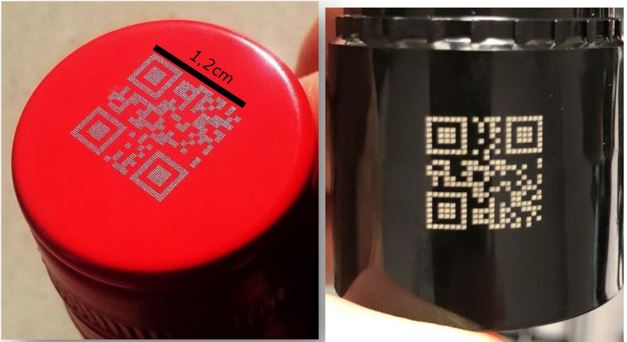

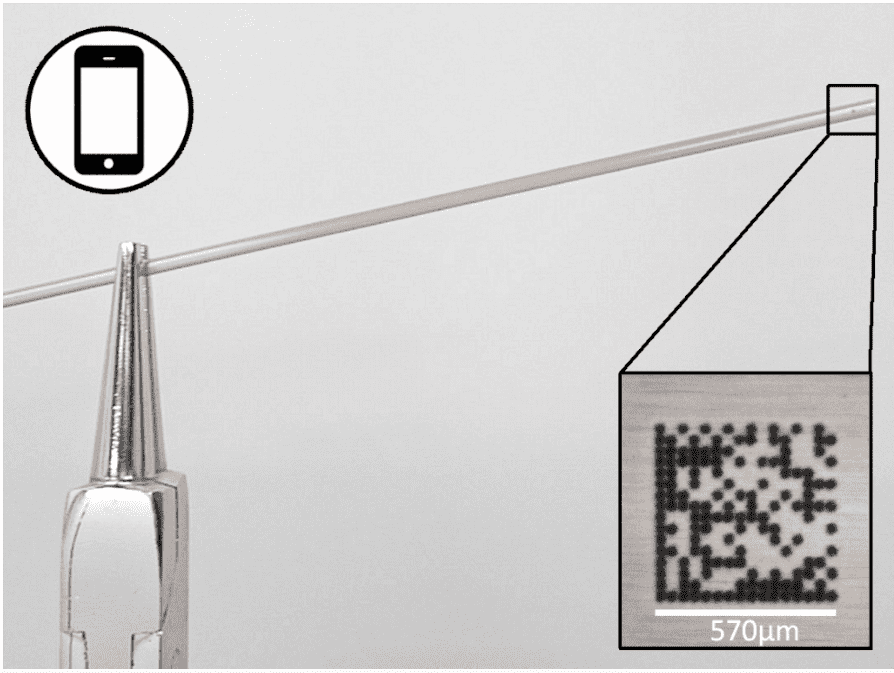

Ursprünglich wurde das System für die Halbleiterindustrie, pharmazeutische und biomedizinische Anwendungen, die Lebensmittel- und Getränkeindustrie sowie den Luxus- und Glasmarkt entwickelt. Neben diesen anspruchsvollen Märkten eröffnet diese innovative Lösung weitere, möglicherweise unerwartete Bereiche im Feld der Kennzeichnung.
