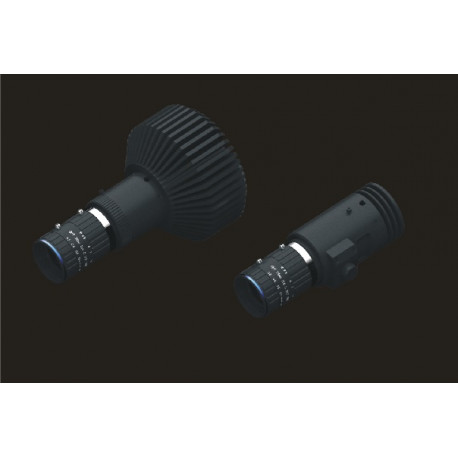

OPT-SLS Schräg strukturierte Beleuchtungen
Artikel-Nr.: OPT-SLS
Für mehr Infos
Experten kontaktieren
Bildverarbeitung Team
Tel.: +49 8153 405-11
Beschreibung
Features:
- Die Objektivposition ist einstellbar, es sind keine Adapterringe erforderlich
- Geeignet für C-Mount-Objektive mit einer Sensorgröße von 2/3’’
- Mehrere Grid-Chips können je nach Anwendung angepasst werden
- Die Spotgrenze ist klar und gleichmäßig und kann eine präzise Beleuchtung erzielen
- Für Anwendungen, bei der die Beleuchtung nicht senkrecht zur Messfläche steht

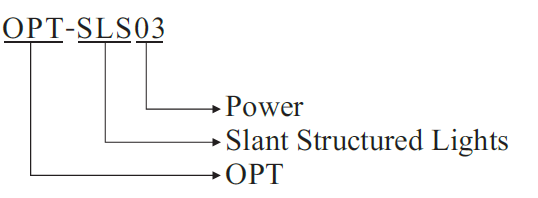

Selection Guide
Kombination aus Grid Chip und Objektiv
- Die Beschichtungsseite des Grid Chips zeigt beim Zusammenbau in Richtung der Achse.
- Beim Auswechseln des Grid Chips den Klemmring drehen, um den Grid Chip auszutauschen.
Strukturdiagramm
|
Serie |
Artikelnummer |
Farbe |
Leistung [W] |
Kompatible Controller |
|
Strukturierte Beleuchtungen |
OPT-SLS03 |
R / G / B / W |
3,5 / 2,6 / 2,6 / 2,6 |
|
|
Strukturierte Beleuchtungen |
OPT-SLS10 |
R / G / B / W |
9,1 / 7,4 / 7,4 / 7,4 |
OPT-DPA2012E |
Grid Chip
Objektiv- und Spotgröße
|
Artikelnummer Objektiv |
Arbeitsabstand |
||||||
|
50 mm |
100 mm |
150 mm |
200 mm |
300 mm |
400 mm |
500 mm |
|
|
Spot-Durchmesser |
|||||||
|
OPT-C0825-5M |
60 |
115 |
160 |
210 |
300 |
390 |
480 |
|
OPT-C1216-5M |
40 |
75 |
105 |
140 |
205 |
270 |
335 |
|
OPT-C1614-5M |
45 |
65 |
90 |
115 |
160 |
210 |
260 |
|
OPT-C2514-5M |
20 |
35 |
45 |
65 |
95 |
125 |
160 |
|
OPT-C3514-5M |
- |
25 |
35 |
50 |
70 |
90 |
115 |
