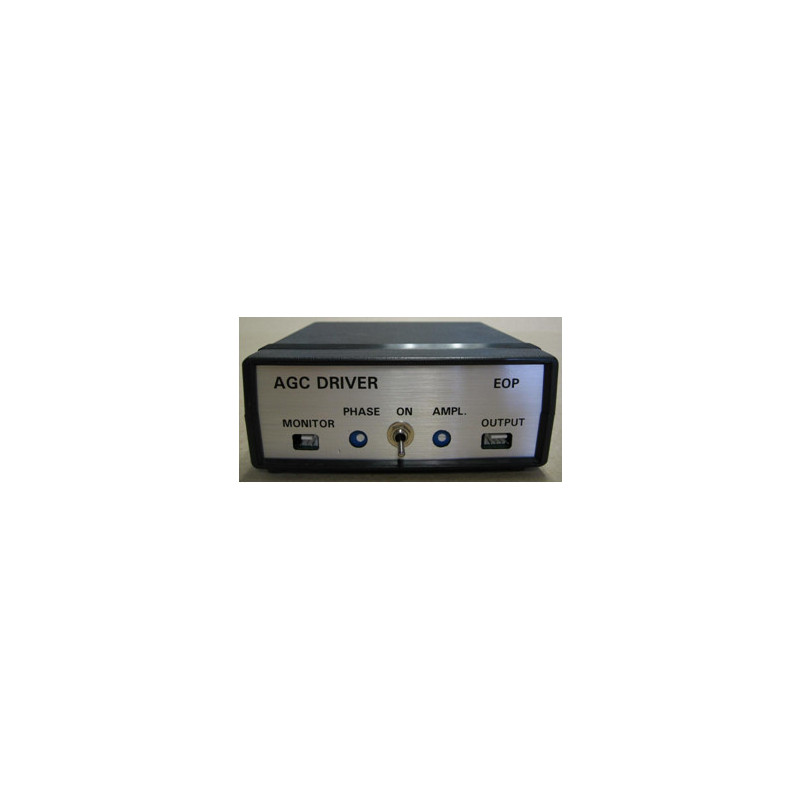

EOP-AGC-110 Treiber

Beschreibung

Treiber für automatische Verstärkungsregelung

Der EOP-AGC-Treiber, ein Rückkopplungsverstärker mit enger Schleife, betreibt eine breite Palette von resonanten optischen Scannern und Chopper mit ihrer Eigenfrequenz. Der Treiber verfügt über eine automatische Verstärkungsregelung, die die Bewegungsamplitude des resonanten Geräts automatische reguliert. Es verbessert die Amplitudenstabilität im Vergleich zu ungeregelten Treibern um das 10-fache und bietet eine präzise Steuerung für einen großen Temperaturbereich.

Als Referenzsignale werden sowohl die Sinuswelle als auch die TTL-Rechteckwelle bereitgestellt. Eine Trimpot-Steuerung ermöglicht es dem Benutzer, die Phase der Refernzsignale in Bezug auf die Position des Spiegels oder der Leitschaufel einzustellen. Der einstellbare Bereich beträgt 180°. Ein zweiter Trimpot ermöglicht eine Amplitudeneinstellung im Bereich von 10% bis 100% der vollen Amplitude.

Spezifikationen

Eingangsspannung	± 12 V bis ± 15 V dc
Frequenzbereich	5 Hz bis 20 kHz
Amplitudenregelung	0.01 % oder besser (abhängig vom Temperaturbereich)
Amplitudeneinstellbereich	10 % bis 100 % der vollen Amplitude
Referenzausgang	Sinus- und TTL-Pegel Rechteckwelle
Phasenverstellbereich	180 Grad
Abmessungen	5,3“ x 5,3“ x 2“
