SCT-300D Frequenzscheiben-Set

search
-->

Artikel-Nr.: SCT-300D

1 Set: Jeweils eine 102 mm-Frequenzscheibe mit 2, 5, 10 und 30 Schlitzen

alt

Für mehr Infos
Experten kontaktieren

Optik & Optomechanik Team
Tel.: +49 8153 405-11

Beschreibung

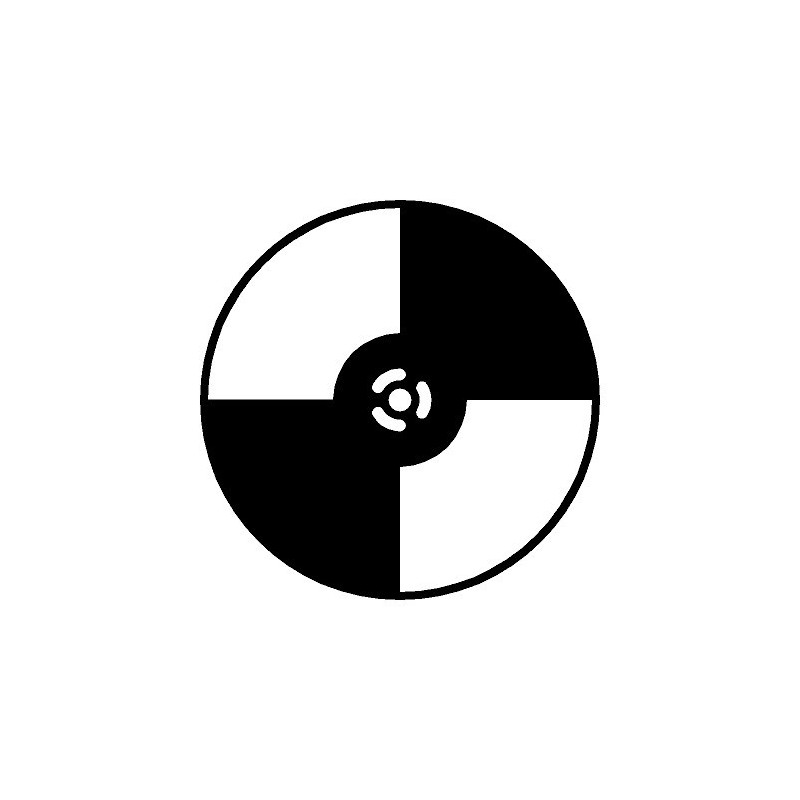

SCT-300D Frequenzscheiben-Set

  • Scheibentypen: 2, 5, 10 und 30 Schlitzen
  • Material: Halbhartes Messing, 0.5 mm Dicke
  • Durchmesser: 102 mm
  • Lackierung: Chemisch geschwärzt
  • Verhältnis zwischen undurchlässiger und durchlässiger Fläche: 1 zu 1 mit einem Blade


Frequenzbereich

Scheibe

Frequenz (Hz)

Apertur

Phase Jitter, Max

r

a

b

d

SCT-300D2

(2 Schlitze)

5 – 200

32.0

77.0

26.7

32.0

± 0.2°

SCT-300D5

(4 Schlitze)

12.5 – 500

32.0

30.8

10.7

23.1

± 0.5°

SCT-300D10

(10 Schlitze)

25 – 1000

32.0

15.4

5.4

13.2

± 1°

SCT-300D30

(30 Schlitze)

75 – 3000

32.0

5.1

1.8

4.8

± 3°
