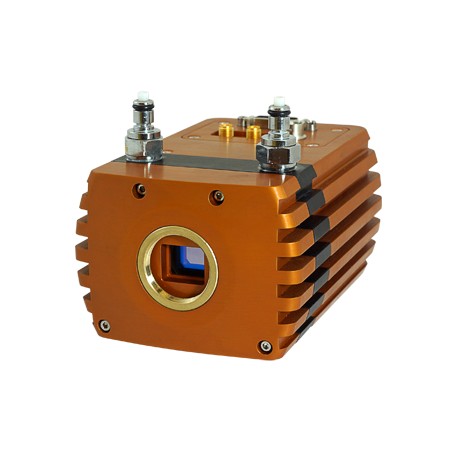

  • rap-ninox.png
-->

Artikel-Nr.: RAP-Ninox

Die Ninox-640 ist eine gekühlte, hochempfindliche digitale VIS-SWIR-Kamera.

alt

Für mehr Infos
Experten kontaktieren

Optische Messtechnik Team
Tel.: +49 8153 405-11

Beschreibung

VIS-SWIR Camera Ninox 640 -15°C VGA Wissenschaftlich Digital InGaAs

Die Ninox-640 ist eine gekühlte, hochempfindliche digitale VIS-SWIR-Kamera. Mit einem 640 x 512 InGaAs-Sensor von SCD ermöglicht der Ninox 640 eine hochempfindliche Bildgebung von 0,4 μm bis 1,7 μm. Der 15μm x 15μm Pixelabstand ermöglicht das höchstauflösende VIS-SWIR Bild und mit weniger als 50 Elektronen Ausleserauschen ermöglicht der OWL 640 die höchste VIS-SWIR Detektionsgrenze. Mit TEC und Flüssigkeitskühlung auf -20 ° C reduziert der Ninox 640 den Dunkelstrom auf ~ 1.500 e / p / s und ermöglicht längere Belichtungszeiten. Der Ninox 640 ist mit einem 14-Bit-CameraLink-Ausgang verfügbar und kann von 10 bis 120 Hz betrieben werden, wodurch digitales High-Speed-Video mit intelligenter automatischer AGC ermöglicht wird.

Hauptmerkmale der VIS-SWIR-Kamera Ninox

  • Gekühlte VIS-SWIR-Technologie
  • 15 μm x 15 μm Pixelabstand - Ermöglicht das hochauflösende VIS-SWIR-Bild
  • 50 Elektronen Ausleserauschen bei hoher Verstärkung - Aktiviert die höchste VIS-SWIR-Erkennungsgrenze
  • Gekühlt auf -15 ° C - Ermöglicht einen niedrigen Dunkelstrom für längere Belichtungszeiten
  • Ultra High Intrascene Dynamikbereich - 70dB. - Ermöglicht die gleichzeitige Erfassung von hellen und dunklen Teilen einer Szene
  • On-Board Automated Gain Control (AGC) - Ermöglicht ein klares Video bei allen Lichtverhältnissen
  • Integrierter intelligenter 3-Punkt NUC - Ermöglicht Bilder von höchster Qualität

Anwendungen

  • Astronomie
  • Strahlprofilierung
  • Hand gehalten
  • Hyperspektrale Bildgebung
  • Mikroskopie
  • Halbleiter-Inspektion
  • Solarzellen-Inspektion
  • Telekommunikation
  • Thermographie

Spezifikationen


Sensorart

InGaAs PIN-Photodiode

Aktives Pixel

640 x 512

Pixel Pitch

15 µm x 15 µm

Aktiver Bereich

9.6 mm x 7.68 mm

Spektrale Antwort

0.4 µm to 1.7 µm

Lärm (RMS)

<195 electrons Low Gain, <50 electrons High Gain

Quanteneffizienz

Peak >85 % (>73 % @ 1.064 µm, 78% @ 1.55 µm)

Pixeltiefe

700Ke Low Gain, 15Ke High Gain

Pixeloperabilität

>99.5 %

Dunkle Strömung

<1,500e/p/s @ -15 °C

Digitales Ausgabeformat

14 bit CameraLink (Base Configuration)

Belichtungszeit

1 μs to 107 sec or 1/frame rate

Shutter mode

Global shutter

Bildrate

bis zu 120 Hz

Optische Schnittstelle

C-mount (selection of SWIR lens available)

Kamera einrichten / steuern

CameraLink

Dynamikbereich

14 bit

Triggerschnittstelle

Trigger IN and OUT - TTL compatible

Energieversorgung

12 V DC ±10 %

TE Kühlung

to -35 °C Delta

Bildkorrektur

3 point NUC (offset, Gain & Dark Current) + pixel correction

Funktionen, die durch serielle Kommunikation gesteuert werden

Exposure, intelligent AGC, Non Uniformity Correction, Gamma, Pk/Av, TEC, ROI

Stromverbrauch der Kamera

< 4W with TEC OFF (Typical)

Betriebsfall Temperatur

-20 ˚C bis+55 ˚C

Lagertemperatur

-30 ˚C bis+60 ˚C

Maße und Gewicht

90 mm x 64 mm x 123 mm / 916 g
