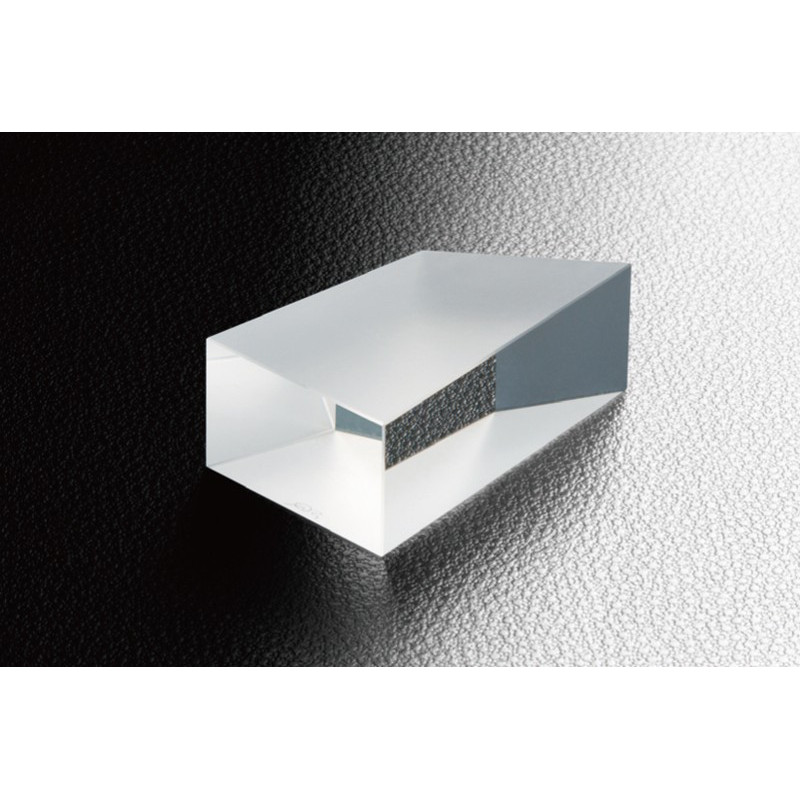

Pellin-Broca-Prisma

search
-->

Artikel-Nr.: OSE-PBPQ-30L20-10

Pellin-Broca-Prisma ist ein streuendes Brewster-Prisma und ist so konstruiert, dass es in der Richtung senkrecht zum einfallenden Strahl emittiert.

alt

Für mehr Infos
Experten kontaktieren

Optik & Optomechanik Team
Tel.: +49 8153 405-11

Beschreibung

  • Material: Quarzglas
  • Oberflächenebenheit des Substrats: λ/10
  • Design wavelength: 706nm (Zwischenstufe 532nm und 1063nm)
  • Oberflächenqualität (Scratch-Dig): 20-10
  • Freie Apertur: Kreis oder Ellipse in einem Rechteck von 90% der Dimension
  • A in mm: 30
  • B in mm: 50
  • C in mm: 20
  • θ1 in °: 56.13
  • θ2 in °: 79.5
  • Winkelgenauigkeit: <3´
