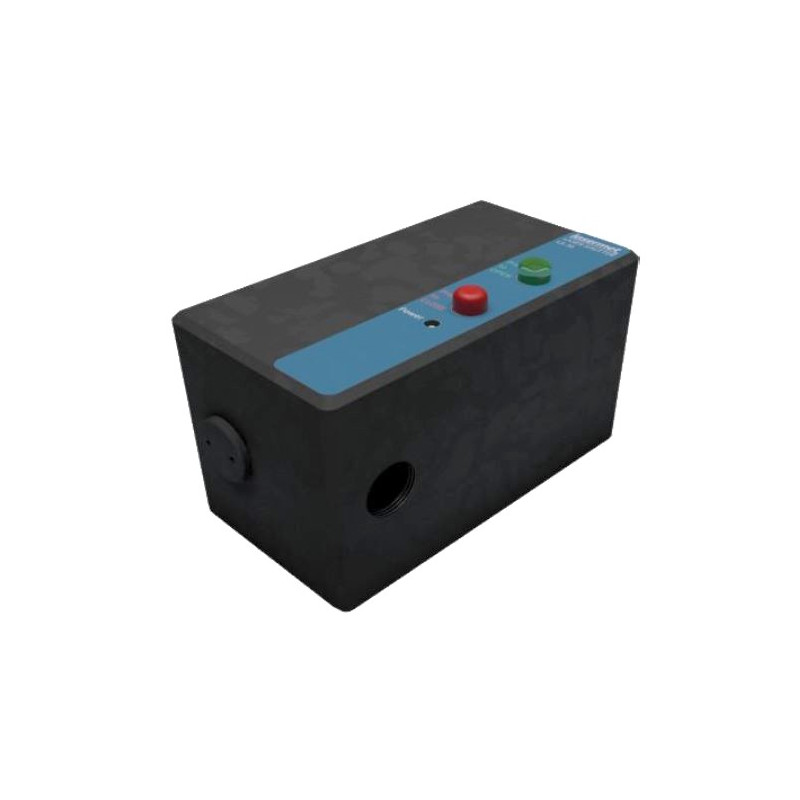

Laser-Shutter bis 20 W

LS-30
search
  • LS-30
  • LS-30-OEM
  • LS-30 Abmessungen
-->

Artikel-Nr.: LMT-LS-30

Laser-Sicherheits-Shutter für Laser bis 20 W optischer Leistung mit der Möglichkeit, eine externe Strahlfalle anzuschließen. Einbau vertikal oder horizontal möglich.

alt

Für mehr Infos
Experten kontaktieren

Laserschutz Team
Tel.: +49 8153 405-11

Beschreibung

Sicherheits-Shutter für Laser bis 20 W (>2 mm Strahldurchmesser). Höhere Leistungen sind mit externer Strahlfalle möglich.

  • Standard-Blade: Stahl (Spiegel oder Keramik auf Anfrage)
  • Apertur: 16 mm
  • Gewinde für Strahlführung: M17x1
  • Abmessung (mm):  112 x 60 x 68
  • Gewicht: 600 g (270 g OEM-Version)
  • Betriebsspannung: 24 VDC
  • Betriebsstrom, typ.: 13.5 mA (geschlossen), 52.5 mA (offen), 310 mA (Spitze, max. 1,1 s)
  • Öffnungszeit: 45 ms typ.
  • Schließzeit: 70 ms typ.
  • Erwartete Lebensdauer: >1.000.000 Schaltzyklen

Zulässige Bestrahlungsstärken (nach EN 60825-4):

Bestrahlte Fläche                PEL (T1) 30 000 s

4 mm²                                      5 MW/m²

Der Shutter kann horizontal oder vertikal betrieben werden.
