Artikel-Nr.: STE-BlueWave

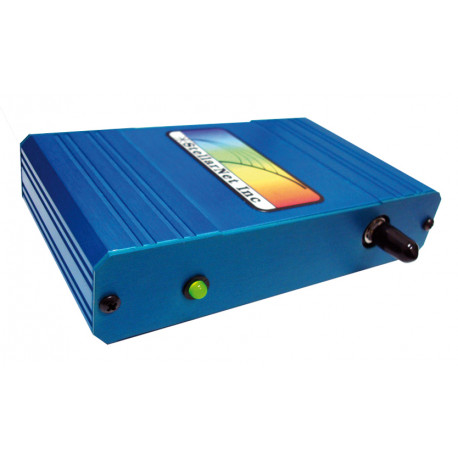

Das StellarNet BLUE-Wave Miniaturspektrometer ist ein faseroptisch gekoppeltes Gerät mit einer großen Auswahl an Modellen für Messungen im Wellenlängenbereich von 200 - 1150 nm.
Für mehr Infos
Experten kontaktieren
Optische Messtechnik Team
Tel.: +49 8153 405-11
Beschreibung
Das StellarNet BLUE-Wave Miniaturspektrometer ist ein faseroptisch gekoppeltes Gerät mit einer großen Auswahl an Modellen für Messungen im Wellenlängenbereich von 200 - 1150 nm. Jede Einheit enthält eine USB-Schnittstelle mit einem Schnappschussspeicher, um ein sofortiges Spektralbild von dem hochempfindlichen CCD mit 2048 zu liefern. Verschiedene Modelle bieten eine Auswahl von Gitterbereichs- und Spaltauflösungen. Neue und verbesserte Elektronik mit einem Hochgeschwindigkeits-16-Bit-Digitalisierer ermöglicht eine schnelle Datenerfassung und ein Signal-Rausch-Verhältnis von 1000: 1! Bis zu 8 Einheiten können miteinander verkettet werden und gleichzeitig ausgeführt werden. Zusätzlich kann das neue BLUE-Wave Miniaturspektrometer direkt von Ihrem PC USB-2 Port mit Strom versorgt werden. Ein Einstrang-Glasfaserkabel oder eine Sondenbaugruppe liefert den Eingang über einen SMA 905-Standard-Glasfaserstecker mit einer Auswahl an Kabellängen. Die Spektrographenoptik ist außergewöhnlich robust in einem vibrationstoleranten modularen Design ohne bewegliche Teile.
Die abnehmbare Spektrographenbaugruppe und die Steuerelektronik sind in einem robusten Metallgehäuse geschützt, das für tragbare Anwendungen, Prozesse und Laboranwendungen geeignet ist. Mehrere Einheiten können in Reihe geschaltet werden, indem ein Standard-USB-Hub verwendet wird, der einfache Konfigurationen für Zwei- und Mehrstrahlanwendungen in Chemie, Spektralradiometrie und PORTA-LIBS ermöglicht.
Weitere Anwendungen der BLUE-Wave-Messung umfassen die Emissionswellenlängenüberwachung / -charakterisierung von abstimmbaren Lasern oder LEDs und anderen Quellen, wie z. B. Elementaremissionen aus der Plasma- und Laserinduzierten Durchschlagsspektroskopie. Auch die Bragg-Gitter-Technologie ermöglicht die optische Erfassung vieler Parameter einschließlich Temperatur und Druck. Dünnschichtdickenmessungen können unter Verwendung von gerichteter Spiegelreflexion durchgeführt werden. Die geringe Größe und das geringe Gewicht machen das BLUE-Wave Kompakt-Miniatur-Spektrometer ideal für tragbare und OEM-Anwendungen.
Eine Detektorsammellinse (DLENS) kann dem Detektorfenster in jedem Miniaturspektrometer-BLUE-Wave-Modellspektrometer hinzugefügt werden. Bei Verwendung von Fasern mit größerem Durchmesser (600 μm und 1000 μm) kann DLENS die Lichtaufnahmeeffizienz um bis zu 3 Mal erhöhen! Dieses Detektor-Upgrade eignet sich hervorragend für Anwendungen mit wenig Licht wie Fluoreszenz, Reflexion oder jede andere Anwendung, bei der eine erhöhte Lichtsammlung und Datenerfassungsgeschwindigkeit wichtig sind.
|
Dynamikbereich: |
2000:1 with 6 decades |
|
Maße: |
1 x 3 x 5 inch = 25 x 75 x 125 mm |
|
Optische Auflösung: |
siehe Modelltabelle - to 0.2 nm |
|
Gewicht: |
400 g |
|
Detektortyp: |
CCD, 2k/3k Pixel |
|
Energieverbrauch: |
< 100 mA via USB port |
|
Detektorbereich: |
200 - 1100 nm |
|
Schnittstelle: |
USB oder USB Hub |
|
Pixel Größe: |
14 x 200 µm or 7 x 200 µm |
|
Detektorintegration: |
1 ms bis 65 s |
|
Beugungsgitter: |
Holographic & Ruled |
|
Schlitzgrößenoptionen: |
14, 25, 50, 100, 200 µm |
|
Gitter g/mm: |
300, 600,1200,1800, 2400 |
|
Streulicht: |
< 1 % at 435 nm < 0.05 % at 600 nm |
|
Spektrograph: |
f/4, SymX-Czerny–Turner |
|
LWL-Eingang: |
SMA905 0.22 na single fiber |
|
Order sorting filters: |
Integrierte und Hochpass |
|
Betriebssysteme: |
Windows XP/Vista/7/8/8.1/10 (32- und 64-Bit) |
|
Signal-Rausch: |
1000:1 |
|
Software enthalten: |
SpectraWiz program & apps |
|
Digitalisierer:
|
16-bit |
|
Auch kostenlose Programme für: |
LabView, Excel+VBA, Delphi |
| Model | Wellenlängenbereich [nm] | Gitter |
200µm Schlitz Auflösung [nm] |
100µm Schlitz Auflösung [nm] |
50µm Schlitz Auflösung [nm] |
25µm Schlitz Auflösung [nm] |
14µm Schlitz Auflösung [nm] |
| UV |
200-600 |
1200 | 3.0 | 1.6 | 0.8 | 0.50 | 0.40 |
| UV2 | 200-400 | 2400 | 1.5 | 0.8 |
0.4 |
0.25 | 0.20 |
| UV3 |
220-350 |
3600 | 1.0 | 0.5 | 0.25 | 0.16 | 0.13 |
| UVIS |
300-1100 |
600 | 6.0 | 3.2 | 1.6 | 1.00 | 0.80 |
| VIS |
350-1150 |
600 | 6.0 | 3.2 | 1.6 | 1.00 | 0.80 |
| VIS2 |
380-780 |
1200 | 3.0 | 1.6 | 0.8 | 0.50 | 0.40 |
| NIR |
500-1150 |
600 | 6.0 | 3.2 | 1.6 | 1.00 | 0.80 |
| NIR2 |
600-1000 |
1200 | 3.0 | 1.6 | 0.8 | 0.50 | 0.40 |
| NIR2b |
758-1150 |
1200 | 3.0 | 1.6 | 0.8 | 0.50 | 0.40 |
| NIR3 |
550-840 |
1800 | 2.2 | 1.2 | 0.6 | 0.35 | 0.28 |
| NIR3b |
680-935 |
1800 | 2.2 | 1.2 | 0.6 | 0.35 | 0.28 |
| NIR4 |
500-700 |
2400 | 1.5 | 0.8 | 0.4 | 0.25 | 0.20 |
| NIR4b |
600-800 |
2400 | 1.5 | 0.8 | 0.4 | 0.25 | 0.20 |
| UVN |
250-1100 |
600 | 6.0 | 3.2 | 1.6 | 1.00 | 0.80 |
| UVNb |
200-1050 |
600 | 6.0 | 3.2 | 1.6 | 1.00 | 0.80 |
