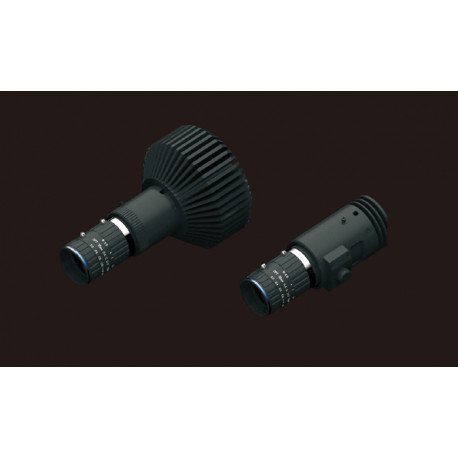

OPT-SL Strukturierte Beleuchtungen
Artikel-Nr.: OPT-SL
Für mehr Infos
Experten kontaktieren
Bildverarbeitung Team
Tel.: +49 8153 405-11
Beschreibung
Features:
- Die Objektivposition ist einstellbar, es sind keine Adapterringe erforderlich
- Geeignet für C-Mount-Objektive mit einer Sensorgröße von 2/3’’
- Mehrere Grid-Chips können je nach Anwendung angepasst werden
- Die Spotgrenze ist klar und gleichmäßig und kann eine präzise Beleuchtung erzielen
- Die Beleuchtung ist senkrecht zur Messfläche und die schräge Beleuchtung bezieht sich auf OPT-SLS

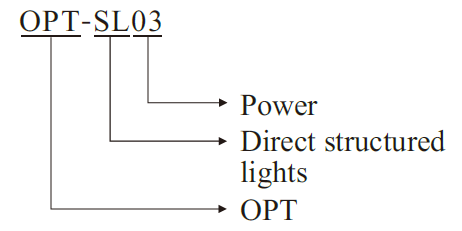

Selection Guide

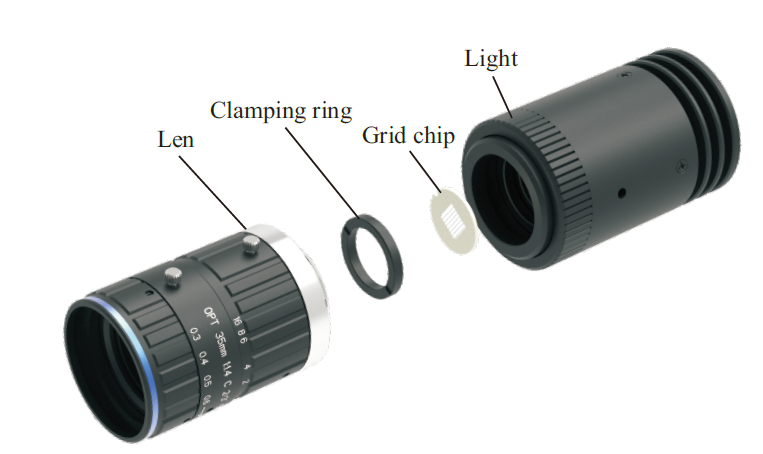

Kombination aus Grid Chip und Objektiv
- Die Beschichtungsseite des Grid Chips zeigt beim Zusammenbau in Richtung der Achse.
- Beim Auswechseln des Grid Chips den Klemmring drehen, um den Grid Chip auszutauschen.

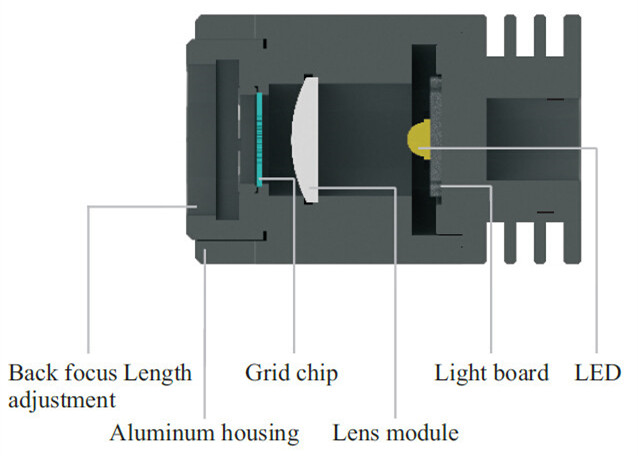

Strukturdiagramm
|
Serie |
Artikelnummer |
Farbe |
Leistung [W] |
Kompatible Controller |
|
Strukturierte Beleuchtungen |
OPT-SL03 |
R / G / B / W |
3,5 / 2,6 / 2,6 / 2,6 |
|
|
Strukturierte Beleuchtungen |
OPT-SL10 |
R / G / B / W |
9,1 / 7,4 / 7,4 / 7,4 |
OPT-DPA2012E |

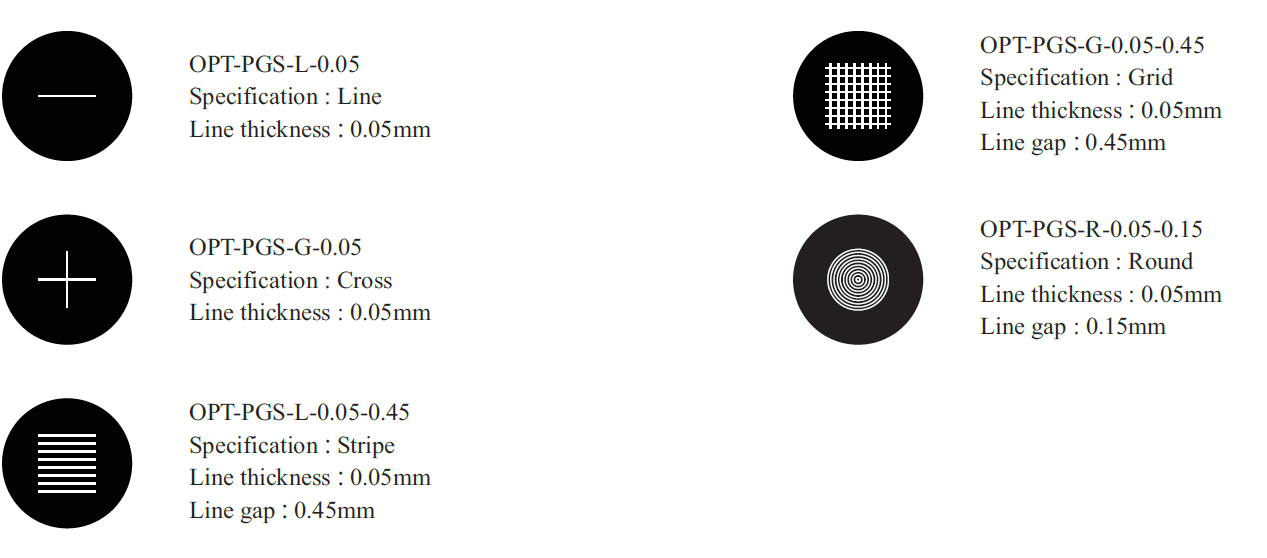

Grid Chip
Objektiv- und Spotgröße
|
Artikelnummer Objektiv |
Arbeitsabstand |
||||||
|
50 mm |
100 mm |
150 mm |
200 mm |
300 mm |
400 mm |
500 mm |
|
|
Spot-Durchmesser |
|||||||
|
OPT-C0825-5M |
90 |
160 |
220 |
280 |
420 |
460 |
|
|
OPT-C1216-5M |
70 |
110 |
160 |
200 |
290 |
380 |
490 |
|
OPT-C1614-5M |
- |
90 |
120 |
150 |
220 |
300 |
360 |
|
OPT-C2514-5M |
- |
- |
70 |
100 |
140 |
170 |
210 |
|
OPT-C3514-5M |
- |
- |
- |
- |
100 |
130 |
160 |
